Основная информация о токоизмерительных клещах
Токоизмерительные клещи. Контроль тока.
- Максимально допустимый ток
- 4000 А
- Используемая частота
- 10 Гц - 100 кГц
- Длина кабеля выходного сигнала
- 2.1 м
- Максимальный диаметр проводника
- 64 мм
Назначение и исполнение

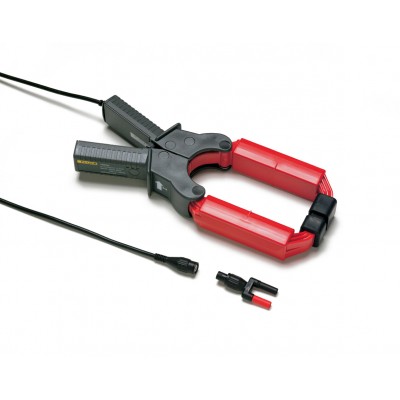

Токоизмерительные клещи FLUKE i3000s. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности i3000s
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.

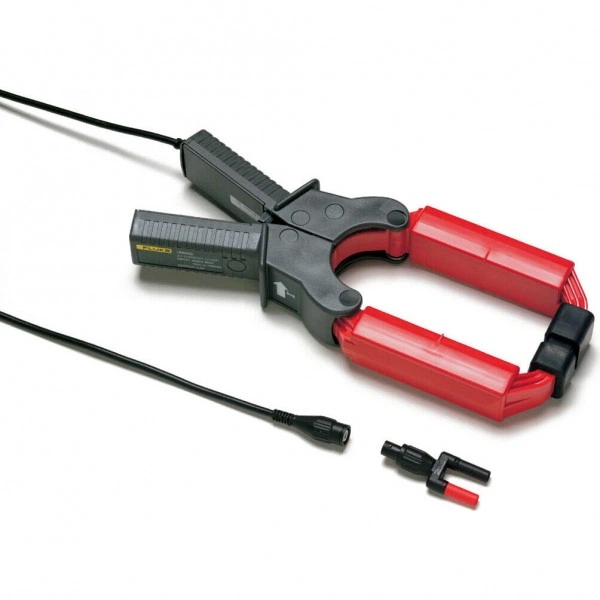

- Прижимные токовые клещи переменного тока i3000s предназначены для использования с осциллографами и мультиметрами со штепсельными разъемами и прилагаемым двойным переходником однополюсный штепсель — BNC.
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимально допустимый ток | 4000 А |
| Используемая частота | 10 Гц - 100 кГц |
| Длина кабеля выходного сигнала | 2.1 м |
| Переходник для штырькового разъема | Да |
| Максимальный диаметр проводника | 64 мм |
| Уровни выходного сигнала | 10 мВ/A 1 мВ/A 0.1 мВ/A |
| Спецификации безопасности: Безопасность | КАТ III, 600 В |
| Спецификации безопасности: Максимальное напряжение | 600 В переменного тока |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Подготовка рабочего набора
Для работы с FLUKE i3000s сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
