Основная информация о тестере

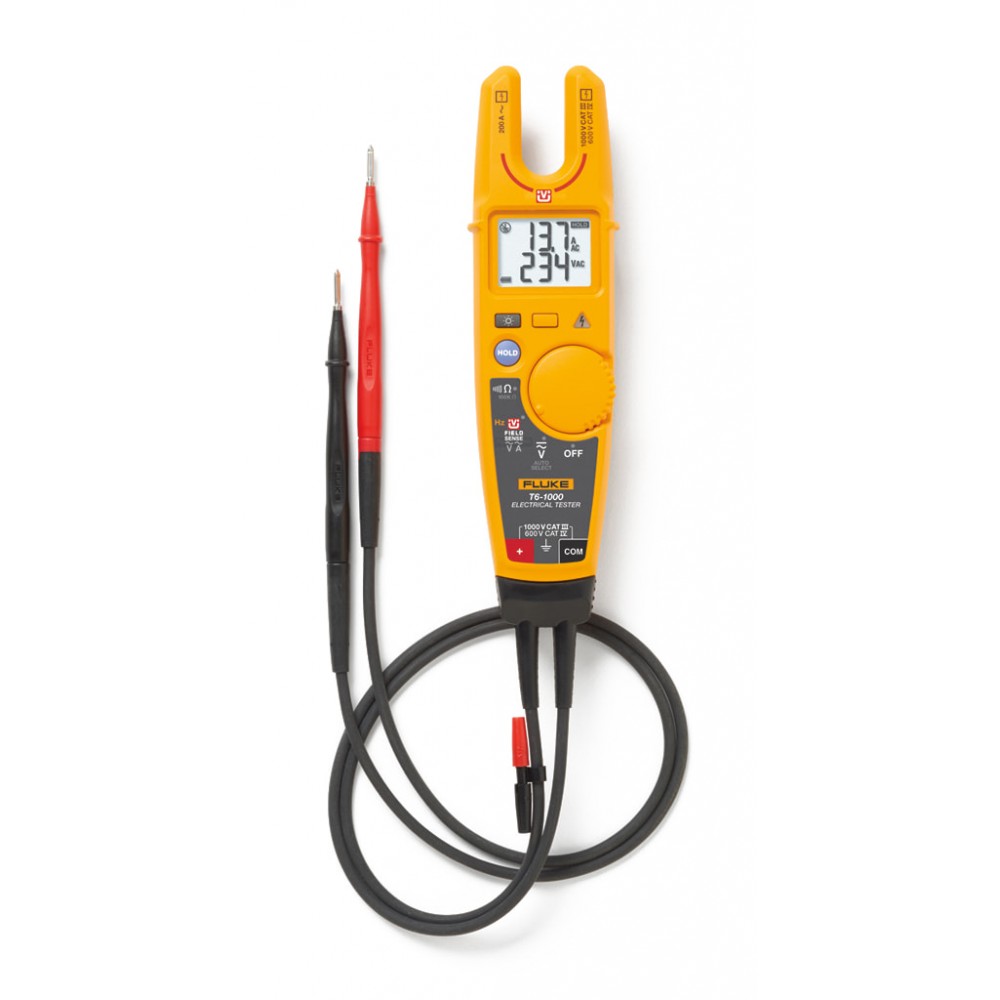

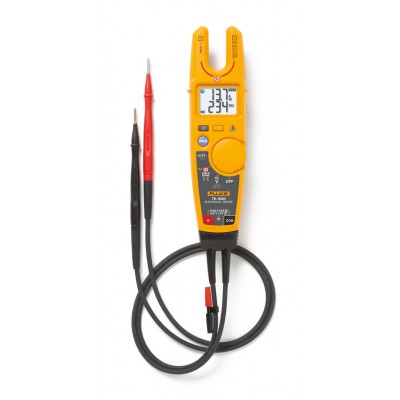

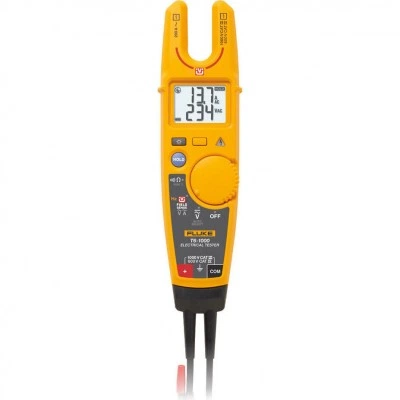

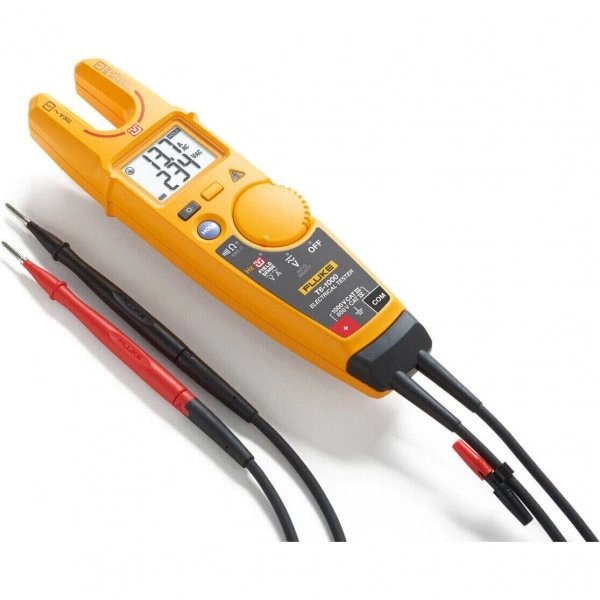

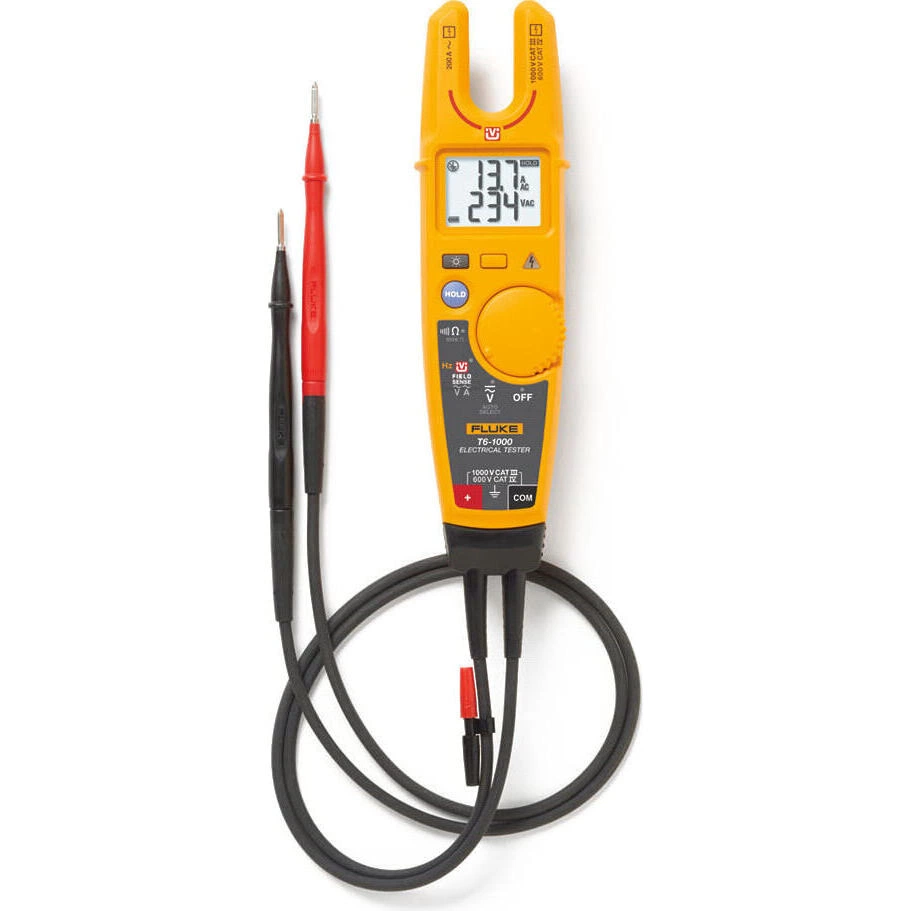

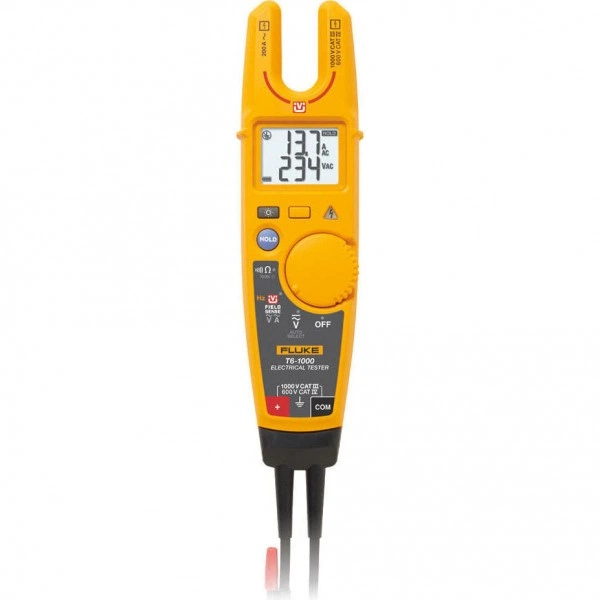

Тестер FLUKE T6-1000.
- Частоты
- От 45 до 66 Гц
- Раскрытие губок
- 17,8 мм
Назначение и исполнение
Тестер FLUKE T6-1000. Электрический прибор выбирают под измеряемую величину и рабочую цепь. Для этого исполнения важны доступные функции, пределы входов, способ получения показания и удобство подключения. Полное обозначение FLUKE помогает отличить самостоятельную модель от комплекта с дополнительными принадлежностями.
Функциональные возможности T6-1000
При диагностике последовательность измерений связывают с задачей: наличие питания, уровень сигнала, состояние соединения или изменение параметра во времени. Несколько функций в одном корпусе позволяют работать с разными вопросами, однако каждая функция сохраняет собственные пределы и условия. Параметры одного режима не переносят автоматически на соседний.
- Технология FieldSense, позволяющая измерять напряжение переменного тока, а также ток и частоту без контакта измерительных проводов с поверхностями, находящимися под напряжением +
- Одновременное отображение значений напряжения и тока — на дисплей мгновенно выводятся все результаты измерений электрических параметров, необходимых для эффективного поиска и устранения неполадок
- Диапазон измеряемых напряжений: от 1 до 1000 В перем. или пост. тока (T6-1000)
- Токов: от 0,1 до 200 А перем. тока
- True-rms значения напряжения и тока
- Сопротивления: от 1 Ом до 100 кОм
- Частоты: от 45 до 66 Гц

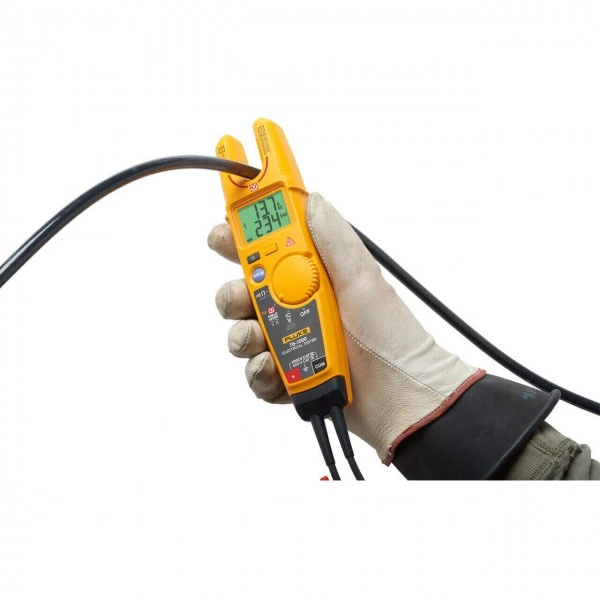

- Благодаря захвату с просветом 17,8 мм, для измерений тестером пригодны большинство типов проводов, вплоть до калибра AWG 4/0 (120 мм 2 )
- Кнопка HOLD (Удержание) на некоторое время удерживает показания на дисплее для удобства просмотра
- Считываемый дисплей с подсветкой
- Для удобства работы возможно использование дополнительно поставляемого магнитного держателя Fluke TPAK

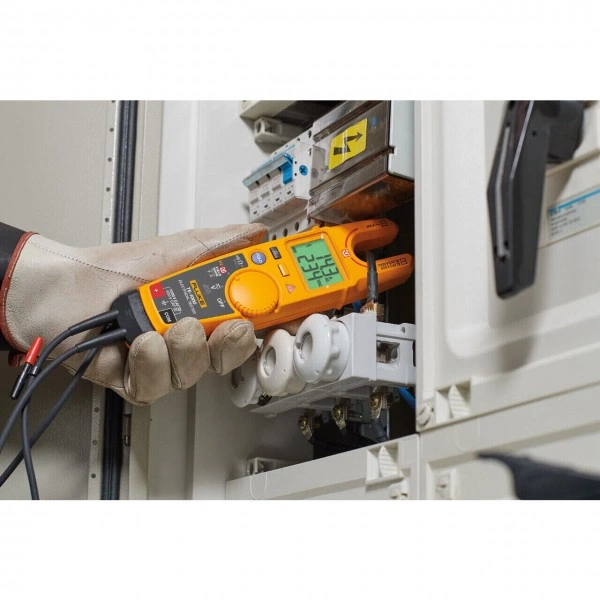

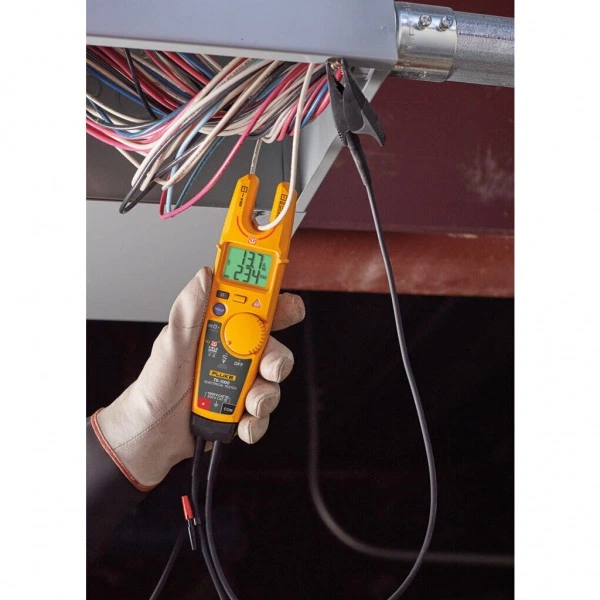

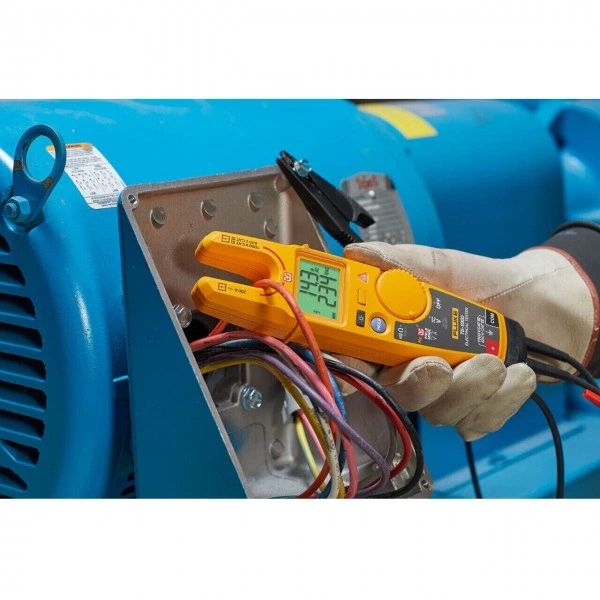

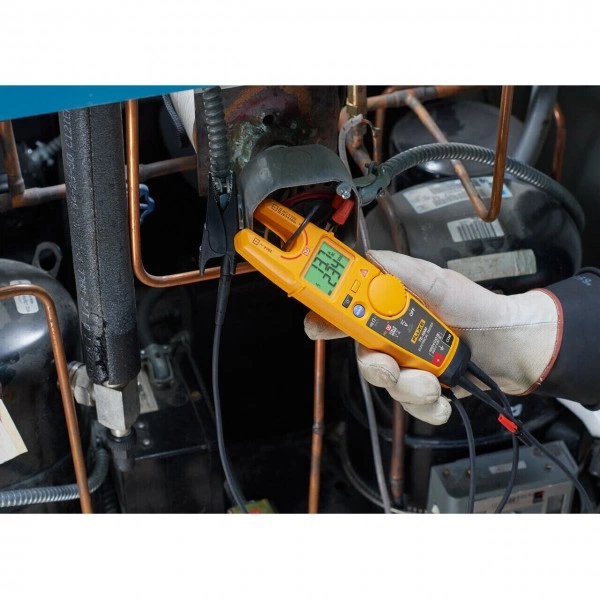

- Тестер позволяет измерять напряжение до 1000 В переменного тока при помощи открытого захвата, исключающего контакт измерительных проводов с поверхностями, находящимися под напряжением. + Для измерений не нужно снимать соединительные изолирующие зажимы с проводов или крышки с оборудования.
- Напряжение измеряется на проводах калибром до AWG 4/0 (120 мм 2 ) с током до 200 А.
Технические особенности
Рабочий диапазон, разрешение и погрешность описывают разные свойства результата. Большое количество отсчетов не заменяет оценки точности, а максимальный предел не показывает детализацию малого сигнала. Для сравнения приборов рассматривают одну и ту же величину, режим и уровень сигнала; процентную часть допуска оценивают вместе с добавкой младших разрядов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Частоты | От 45 до 66 Гц |
| Раскрытие губок | 17,8 мм |
| Масса | 0,35 кг (0,78 фунта) |
| Сопротивления | От 1 Ом до 100 кОм |
| Токов | От 0,1 до 200 А перем. тока |
| Калибровка | Периодичность калибровки 1 год |
| Габаритные размеры | 61,1 x 259,3 x 43,8 мм |
| Безопасность | IEC/EN 61010-1: степень загрязнения 2 |
Применение
На объекте заранее определяют точки подключения и ожидаемый уровень сигнала. При повторных обследованиях сохраняют одинаковую схему, режим и обозначение оборудования. Это помогает отличить изменение состояния цепи от различия в условиях измерения. Необычное показание сопоставляют с устройством проверяемой системы, а не рассматривают изолированно.
Подготовка рабочего набора
Для работы с FLUKE T6-1000 сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
