Основная информация о стробоскопе

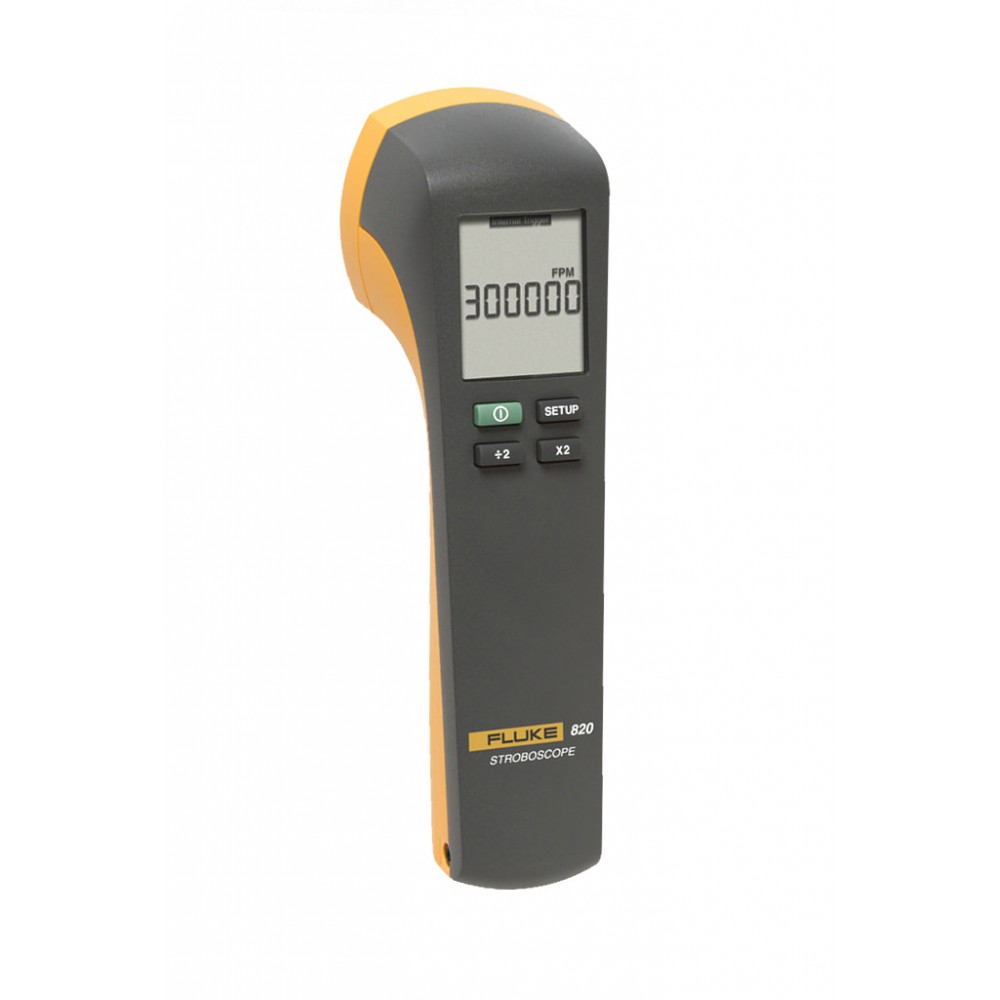

Стробоскоп FLUKE 820-2.
- Рабочая температура
- От 0 °C до +50 °C
- Внешний триггер: Низкий уровень
- < 1 В
- 2,25 д. x 2,4 д. x 7,5 д.: Вес
- 0,24 кг
Назначение и исполнение
Стробоскоп FLUKE 820-2. Осветительную принадлежность FLUKE подбирают под условия доступа и наблюдения на объекте. Для конкретной позиции важны назначение, способ размещения и предусмотренное питание. Осветитель помогает организовать видимость рабочей зоны, но сам по себе не добавляет измерительных функций основному прибору.
Функциональные возможности 820-2
При подготовке рабочего места оценивают направление света, положение объекта и возможность удержания принадлежности. Доступные способы крепления и регулировки определяются исполнением. Их не следует выводить из внешнего сходства с другим осветителем или из общего названия серии.
- Турбины с переменной скоростью и частым изменением скорости
- Двигатели с частотно-регулируемым приводом, скорость которых может меняться, но не изменяется часто
- Обнаружение скорости вращения ремня и поиск проскальзывания ремня
- Обнаружение компонентов элементов машины — лопастей вентилятора, лопаток насоса, винтов компрессора и зубьев шестерни
- Исследование скорости вращения и частоты
- Измерение проскальзывания

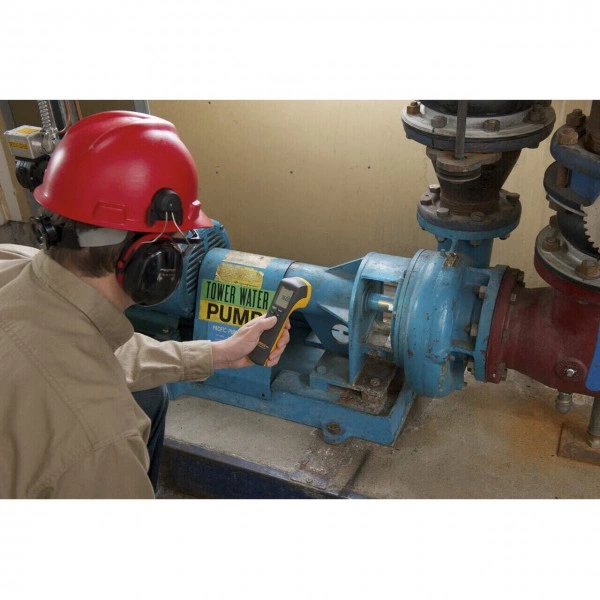

- Машины с ременным приводом — вентиляторы ОВКВ, насосы
- Роликовые подшипники, валы, зубья шестерни и другие компоненты машины
- Муфты и зубчатые колеса
- Фундаменты — резонансные колебания
- Износ или повреждения кабелей и трубопроводов
- Процессы смешивания и дозировки

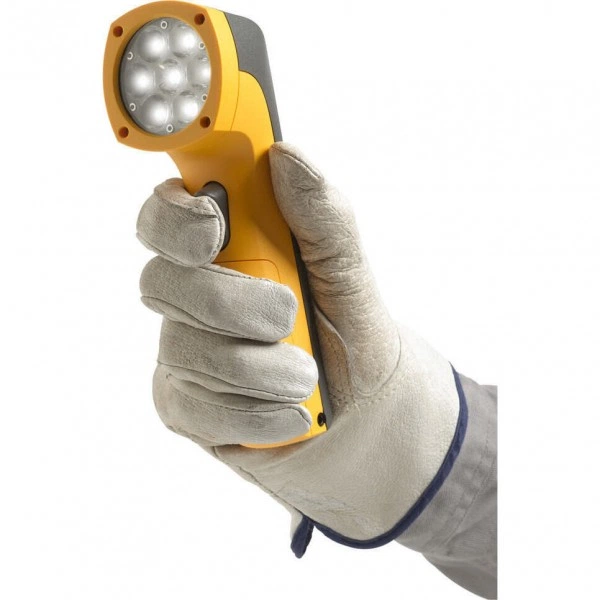

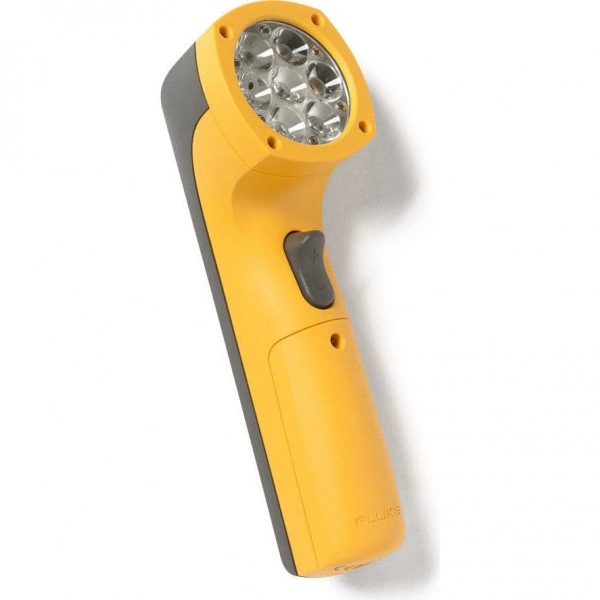

- Массив из 7 светодиодов высокой интенсивности – 4800 люкс при 6000 вспышек в минуту на 30 см
- Высокоэффективный светодиодный твердотельный источник света с равномерными характеристиками вспышек позволяет добиться более высоких скоростей срабатывания — 30–300 000 вспышек в минуту
- Цифровая широтно-импульсная модуляция для большей резкости изображений на высокой скорости
- В прочной и долговечной конструкции используются твердотельные светодиоды без нитей, газов, свободных полостей и стекла — падение на один метр
- Кварцевая точность системы управления — 0,02 % (± 1 знак)
- Многострочный ЖК-дисплей
- Проверка скорости вращения механизма без физического контакта или необходимости использовать светоотражающую ленту
- Опережение или замедление вспышки для просмотра зубьев шестерен, режущих поверхностей, повторов или «плавающего» оборудования
- Управление кнопками x2 и…2 для простоты регулировки

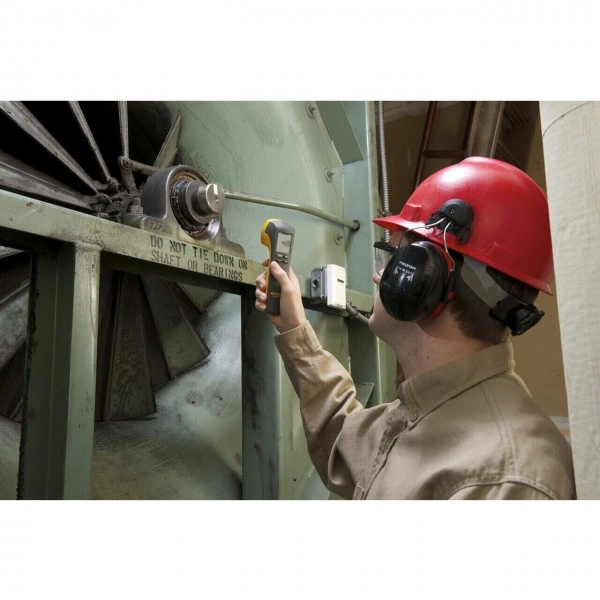

- Определить скорость работы вращающегося оборудования может быть нелегко, но светодиодный стробоскоп Fluke 820-2 упрощает этот процесс, позволяя проводить диагностику механизма останова без фактической остановки или контакта с машиной.
- Стробоскоп Fluke 820-2 представляет собой цифровой светодиодный прибор для диагностики движущихся механических частей.
- Применение Fluke 820-2 эффективно в таких сферах, как: Определение скорости или частоты вращающихся механизмов без их остановки и контакта с ними.
- Используя стробоскоп Fluke 820-2 для проведения диагностики без контакта с объектом, вы во многих случаях можете заменить им лазерный тахометр, для работы которого необходимо наклеивать на вращающуюся деталь светоотражающую полоску.
- Основные настройки Fluke 820-2 производятся при помощи установочного режима SETUP, который активируется одним нажатием кнопки.
- В настройках стробоскопа Fluke 820-2 можно выбрать необходимое количество вспышек, частота которых может варьироваться от 30 до 300000 в минуту, задается ширина импульса в микросекундах и градусах, задержка импульсов, градус угла фазы, коэффициент делителя внешнего импульса, фронт внешнего триггера.

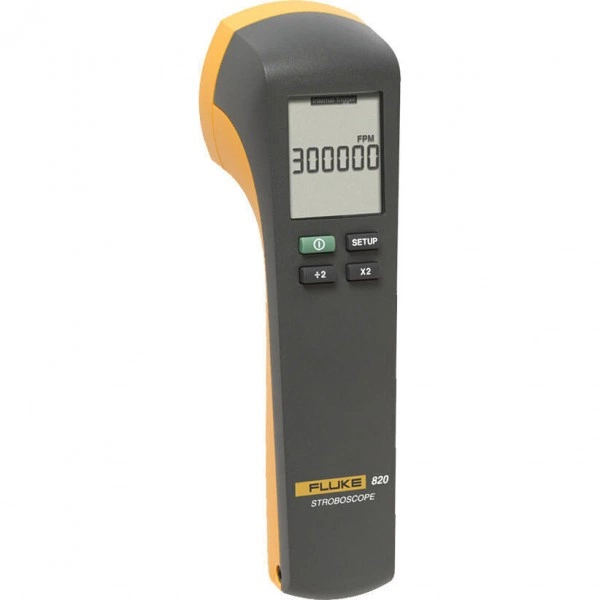

- Многоуровневый жидкокристаллический экран, рассчитанный на 6 разрядов, позволяет выводить большой объем информации, облегчая процесс настройки Fluke 820-2.
- Частоту вспышек можно изменять, не заходя в SETUP, синхронизируя ее с частотой вращения объекта с помощью системы кнопок "×2 и…2".

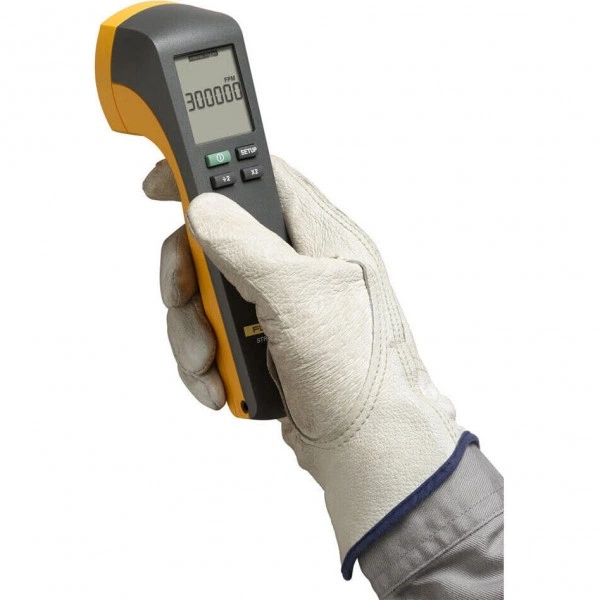

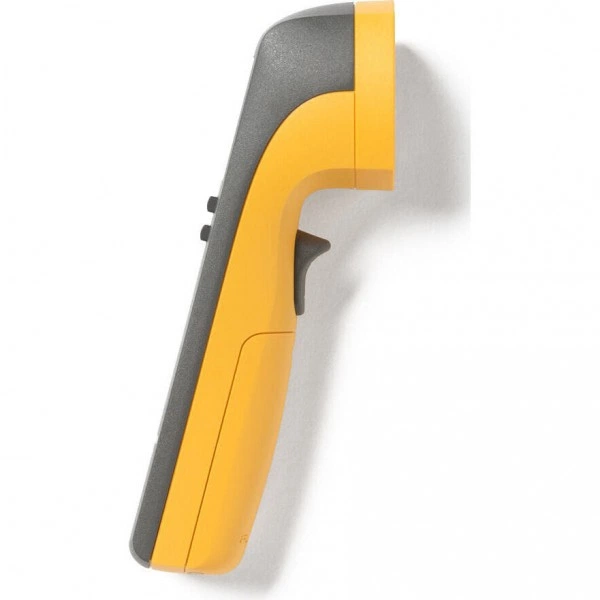

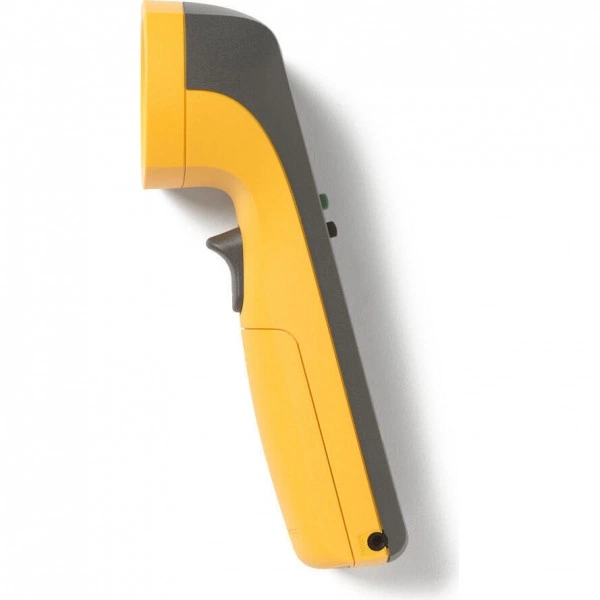

- Оснащенный эргономичным корпусом, Fluke 820-2 удобно помещается в руке.
- Используйте 820-2 для следующего:
- Общие приложения для 820-2
- Светодиодный стробоскоп Fluke 820-2 — больше, чем просто прибор для измерения скорости вращения машин без физического контакта.
- При использовании стробоскопа можно установить частоту вспышек от 30 вспышек в минуту.
Технические особенности
Параметры питания и условия использования проверяют для выбранной модели. Яркость, время работы и защита относятся к определенному режиму и не являются взаимозаменяемыми величинами. Если подробное значение не приведено, его не подменяют оценкой по фотографии изделия.
Основные характеристики
| Параметр | Значение |
|---|---|
| Подсветка: Цвет | Приблизительно 6500 К |
| Рабочая температура | От 0 °C до +50 °C |
| Внешний триггер: Низкий уровень | < 1 В |
| Частота вспышек | От 30 до 300 000 в мин |
| 2,25 д. x 2,4 д. x 7,5 д.: Вес | 0,24 кг |
| Внешний триггер: Высокий уровень | От 3 В до 32 В |
| Внешний триггер: Метод | Разъем для внешнего управления |
| Обычные функции прибора: Вибрация | MIL-PRF-28800F Класс 2 |
Применение
Принадлежность включают в набор для осмотра и обслуживания с учетом размещения оборудования. Перед выездом проверяют состояние источника питания и совместимых компонентов. Для наблюдения важно избегать бликов и теней, мешающих различать детали, сохраняя доступ к органам управления и точкам подключения.
Комплектация и совместимость

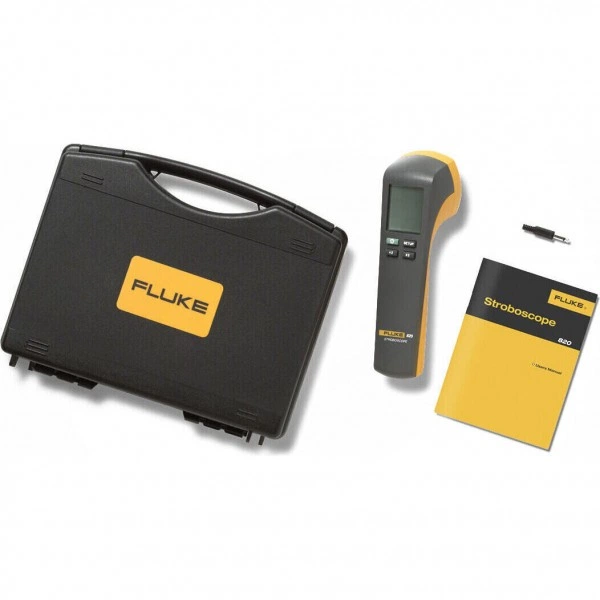

Комплект поставки
- Стробоскоп Fluke 820-21 шт.
- Подключение внешнего триггера1 шт.
- Защитный чехол1 шт.
