Основная информация о регистраторе качества напряжения

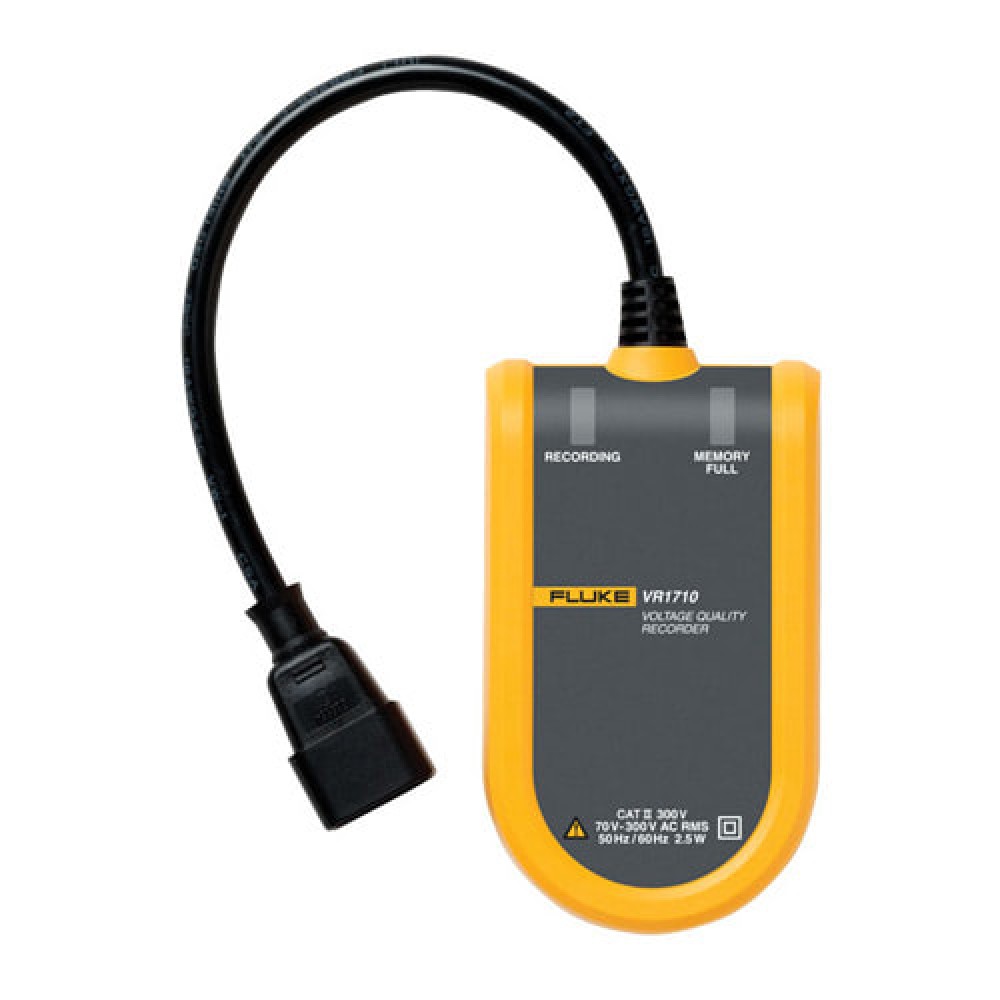

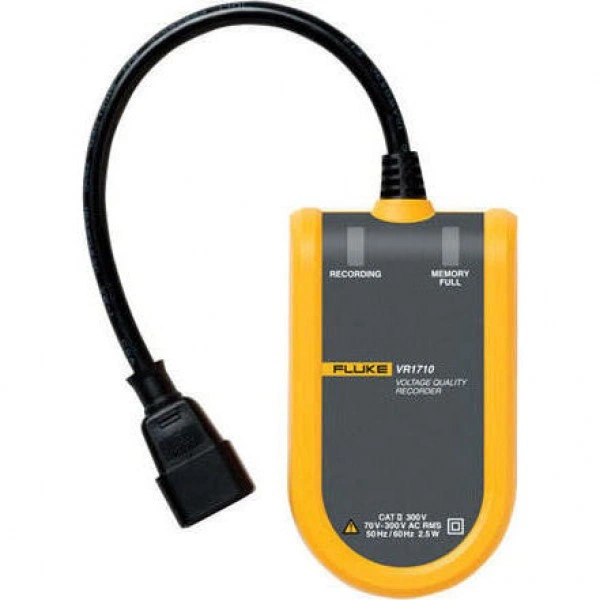

Регистратор качества напряжения FLUKE VR1710.
- Категория безопасности
- CAT II 300 В
- Частота
- Да
- Провалы/Прерывания
- Да
- Переходные процессы
- Да
Назначение и исполнение
Регистратор качества напряжения FLUKE VR1710. Оборудование FLUKE для анализа и регистрации электроэнергии выбирают под схему сети, число контролируемых цепей и длительность обследования. Сам измеритель, токовые датчики и соединительные принадлежности составляют рабочий комплект. Тип датчика, входные уровни и геометрия подключения должны соответствовать выбранной установке.
Функциональные возможности VR1710
Разовое показание и длительная запись отвечают на разные вопросы. Для наблюдения изменений важны временная привязка, период регистрации, объем хранения и способ извлечения данных. Возможность измерять электрическую величину не означает автоматической поддержки всех показателей качества электроэнергии: перечень функций проверяют по конкретной модели.
- Он позволяет и быстро записывать тренды напряжения, выпадения и общие характеристики качества электроснабжения – Обеспечивает быстрое обнаружение причин, приводящих к ухудшению качества напряжения в однофазных системах

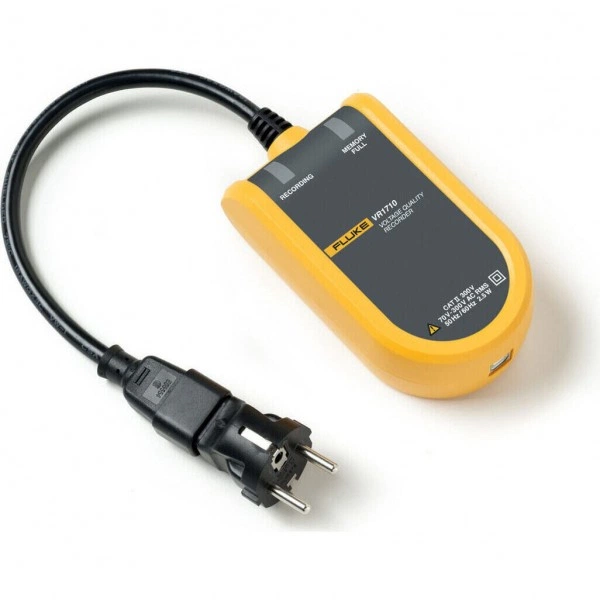

- Прибор чрезвычайно прост в применении - Для записи данных вставляется прямо в сетевую розетку
- Непрерывная регистрация всех значений без пропусков – Экономит время на измерения, позволяя получить все необходимые данные с помощью одного прибора, записывающего как события, так и значения напряжения
- Четкая сводка всех данных в виде графиков и быстрое отображение ключевых параметров по качеству энергоснабжения – Исключает работу наугад при диагностировании проблем с качеством напряжения
- Отображение минимальных, максимальных и среднеквадратичных значений параметров (за 1/4 цикла) с отметками времени – Четко видно как само событие, так и время его проявления
- Отображение переходных процессов (>100 мкс) с отметкой времени – Быстрая идентификация проблем с помощью встроенной программы для графического отображения данных
- Регистрация фликкера в соответствии со стандартом EN 61000-4-15, отображение отдельных гармоник и суммарного коэффициента искажений (THD) с трендами – Позволяет определить, связана ли проблема с качеством электроснабжения или с неисправностью оборудования
- Статистический анализ изменений напряжения в однофазной системе - Сокращает время анализа благодаря отслеживанию частоты и величины событий
- Регистратор качества электроэнергии Fluke VR1710 представляет собой однофазное подключаемое устройство для регистрации параметров качества напряжения в сети, являясь чрезвычайно простым в использовании решением для обнаружения и записи проблем с качеством электроэнергии, обеспечивая быстрые действия и сокращение времени простоя оборудования.
- Однофазный регистратор VR1710 предназначен для технического персонала и руководителей промышленных предприятий и крупных обслуживающих организаций, где качество электроснабжения является важным технологическим фактором.
- Устройство регистрирует параметры качества электроэнергии, включая среднеквадратичные значения, переходные процессы, фликкер и гармоники (до 32-й гармоники), с задаваемым пользователем временем усреднения от 1 сек. до 20 мин.
- VR1710 представляет собой компактный прибор для регистрации качества напряжения в электрической сети однофазного тока.
- Fluke VR1710 востребован специалистами в энергетических отделах промышленных компаний, сельскохозяйственных предприятий и в жилищно-коммунальном хозяйстве.
- Регистратор качества электроэнергии VR1710 прост и удобен в эксплуатации.
- Задействованы два канала записи: 1 фаза-нейтраль и 2 фаза - нейтраль на землю.
- Измерения напряжения осуществляются в пределах от 70В до 300В с разрешением 0,125В.
- VR1710 не только осуществляет отображение минимума и максимума измеренных значений, но и приводит среднеквадратичное отклонение за 1/4 цикла.
- С его помощью можно без большого труда создать полноценный отчет обо всех нарушения в работе сети, используя уже загруженные в программу образцы.Стандартная комплектация: Подключаемый регистратор Fluke VR1710, кабель USB, CD с программным обеспечением PowerLog, универсальный переходник для шнура питания.
Технические особенности
При сопоставлении результатов сохраняют одну схему подключения, одинаковое направление датчиков и корректные коэффициенты преобразования. Различие масштаба или обозначения канала может выглядеть как изменение нагрузки. Условия погрешности относятся к указанным входам и датчикам, поэтому параметры базового блока рассматривают вместе с принадлежностями.
Основные характеристики
| Параметр | Значение |
|---|---|
| Категория безопасности | CAT II 300 В |
| Частота | Да |
| Провалы/Прерывания | Да |
| Переходные процессы | Да |
| Превышения напряжения | Да |
| Разрешение по времени | 5 мс |
| Разрешение по напряжению | 0,125 В |
| Количество регистрируемых событий | 175000 |
Применение
Перед выездом определяют точки, предполагаемую длительность записи, питание и способ маркировки файлов. Для последующего разбора нужны сведения о режиме оборудования и времени наблюдения. Это позволяет связать зарегистрированное изменение с работой объекта и отделить его от изменения конфигурации измерительного комплекта.
Комплектация и совместимость

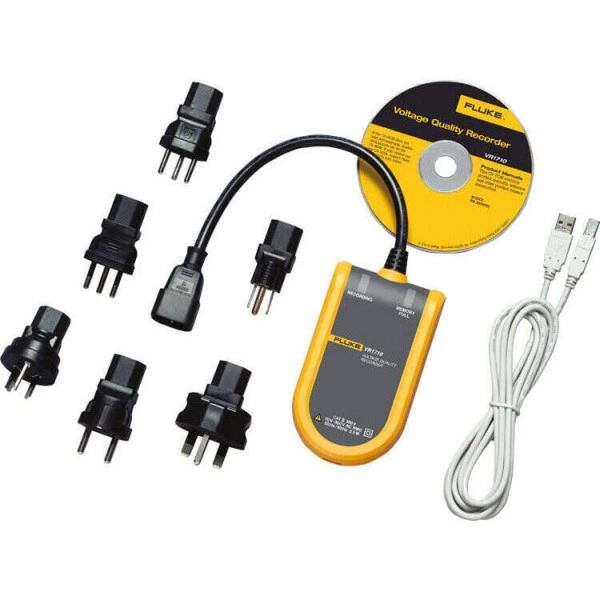

Комплект поставки
- Подключаемый регистратор Fluke VR17101 шт.
- Кабель USB1 шт.
- Универсальный переходник для шнура питания1 шт.
- CD с программным обеспечением PowerLog1 шт.
