Основная информация о прецизионном калибраторе манометров
Прецизионный калибратор манометров. Проверка измерительных каналов.
Назначение и исполнение

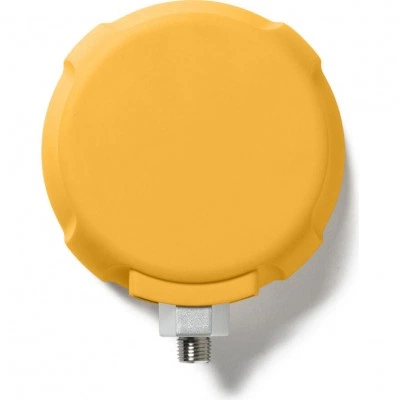

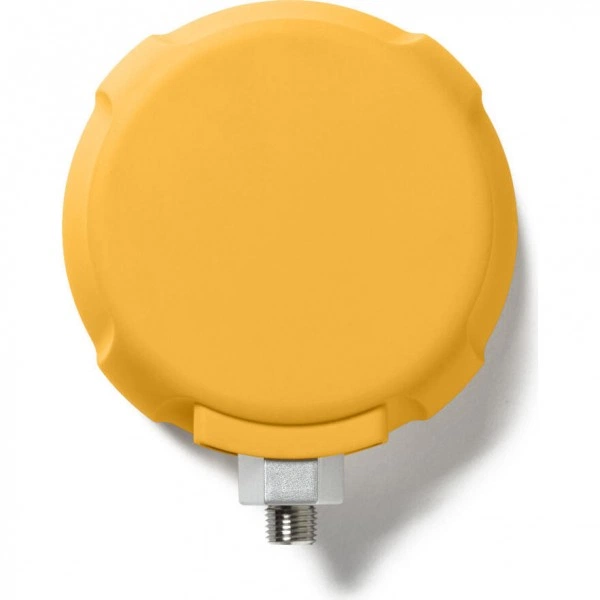

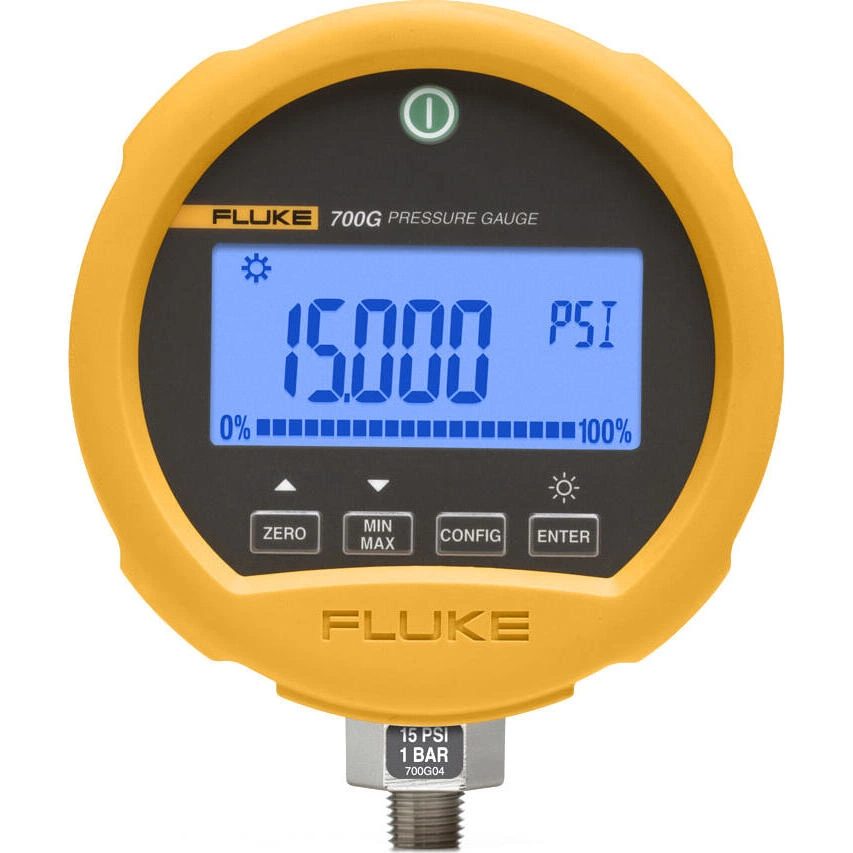

Прецизионный калибратор манометров FLUKE 700G08. Оборудование FLUKE для работы с давлением выбирают по диапазону, виду давления и допустимой среде. Абсолютное, избыточное и дифференциальное давление описывают разные задачи. Калибратор, измерительный модуль, насос и соединительная принадлежность имеют разные функции и не заменяют друг друга одним фактом наличия резьбового соединения.
Функциональные возможности 700G08
При подготовке комплекта согласуют измерение, создание давления и подключение проверяемого устройства. Совместимый модуль может расширять систему, однако его диапазон и требования к среде остаются собственными параметрами. Характеристики соседних модулей серии не следует считать пределами установленного исполнения.
- Высокоточное измерение давления от ±10 д. в. ст./20 мбар до 10000 ф./кв. д./690 бар
- Диапазон измерения абсолютного давления 15, 30, 100, 300 ф./кв. д. (абс.)
- Точность до 0,05 % от полной шкалы
- Точность манометра эталонного класса до 0,04 % от показаний
- Простота использования и прочная конструкция обеспечивают надежную работу приборов
- Соответствие стандартам CSA: класс 1, раздел 2, группы A-D
- Соответствие стандартам ATEX: II 3 G Ex nA IIB T6
- В сочетании с насосными комплектами 700PTPK или 700HTPK представляют собой полноценное решение для тестирования давления до 600 ф./кв. д. (40 бар) с пневматическим насосом PTP-1 и до 10 000 ф./кв. д. (690 бар) с гидравлическим насосом HTP-2
- Сохранение до 8 493 результатов измерений давления в память (требуется ПО 700G/TRACK)
- Сохранение данных на компьютере в реальном времени при использовании с манометрами серии 700G
- Загрузка конфигураций записи данных в манометры серии 700G для удаленных событий регистрации
- Регулируемые скорость считывания, продолжительность и единицы измерения для событий регистрации
- Удаленная отправка сохраненных данных измерений для отображения и экспортирования
- Комплектный кабель для подключения к компьютеру
- Прецизионные манометры серии 700G прочные и простые в использовании; предлагается двадцать три модели, от ±10 д. в. ст./20 мбар до 10 000 ф./кв. д./690 бар, включая абсолютные диапазоны давления.
- В сочетании с насосными комплектами 700PTPK или 700HTPK представляют собой полноценное решение для тестирования давления до 600 ф./кв. д. (40 бар) с пневматическим насосом PTP-1 и до 10 000 ф./кв. д. (690 бар) с гидравлическим насосом HTP-2.
- Fluke 700G - это серия прецизионных цифровых манометров с минимальной погрешностью - не более 0,05 % FS.
- Благодаря этому, прецизионный калибратор манометров Fluke 700G может быть использован во всех сферах, где необходимо контролировать показатели давления с высокой точностью.

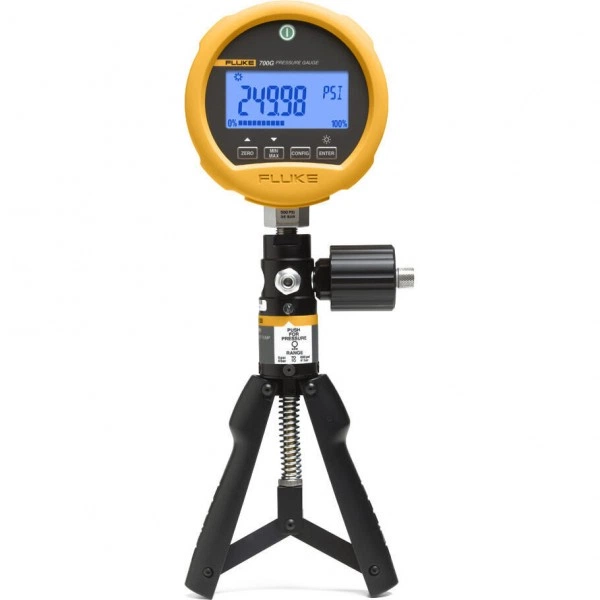

- Используя совместно с Fluke 700G пневматический насос PTP-1 или гидравлический насос HTP-2 (поставляются отдельно), вы получаете полноценное решение для калибровки манометров различного назначения.
- Все манометры Fluke 700G оснащены функцией гашения, что дает возможность работать с пульсирующими источниками давления (обеспечивается сглаживание показаний).
- Помимо оперативных замеров, манометры калибровочные Fluke 700G способны фиксировать наибольшие и наименьшие значения в течение всего периода измерений.
- Особенностью калибровочных манометров Fluke 700G является высокая гибкость управления: при выполнении настроек можно задать необходимые единицы измерения, частоту выборки, параметры автоматического отключения и пр.
- Калибратор прецизионных образцовых манометров Fluke 700G
- Насосный комплект для пневматических испытаний Fluke-700PTPK
- Насосный комплект для пневматических испытаний Fluke-700HTPK
- Программное обеспечение регистрации результатов измерений 700G/TRACK
Технические особенности
Уплотнение, соединители и рабочая среда влияют на применимость комплекта. Параметры точности оценивают вместе с температурными условиями и принятой схемой проверки. Предел рабочего давления, перегрузка и разрушающее давление имеют разное назначение; более высокое аварийное значение не является разрешенным повседневным режимом.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разрешение | 0,1 ф./кв. д., 0,001 бар |
| Давление разрыва | 4000 ф./кв. д., 266 бар |
| Соответствие стандартам ATEX | II 3 G Ex nA IIB T6 |
| Диапазон | От –14 до 1000 ф./кв. д., от –0,97 до 69 бар |
| Соответствие стандартам CSA | Класс 1, раздел 2, группы A-D |
| Механические характеристики: Питание | Три (3) щелочных батареи AA |
| Механические характеристики: Подвод давления | ¼ дюйма NPT (штуцер) |
| Механические характеристики: Размеры (В x Ш x Г) | 127 x 114 x 37 мм |
Применение
Перед подбором уточняют тип датчика или преобразователя, рабочую среду, соединение и контрольные точки. Для повторной проверки полезно сохранять схему, направление изменения давления и условия установления показания. При транспортировке и хранении защищают соединения от загрязнения и учитывают требования к конкретной среде.
Комплектация и совместимость
Комплект поставки
- Прецизионный калибратор манометров Fluke 700G08 1000 PSIG1 шт.
- Руководство на 14 языках на компакт-диске1 шт.
- Сертификат калибровки Национального института стандартов и технологии США (NIST)1 шт.
