Основная информация о мультиметре
Мультиметр. Электрические измерения.
- Напряжение AC/DC
- 1000 В
- Ток AC/DC
- 10 А
- Температура до
- 1090 °C
- Защита
- IP67
Назначение и исполнение

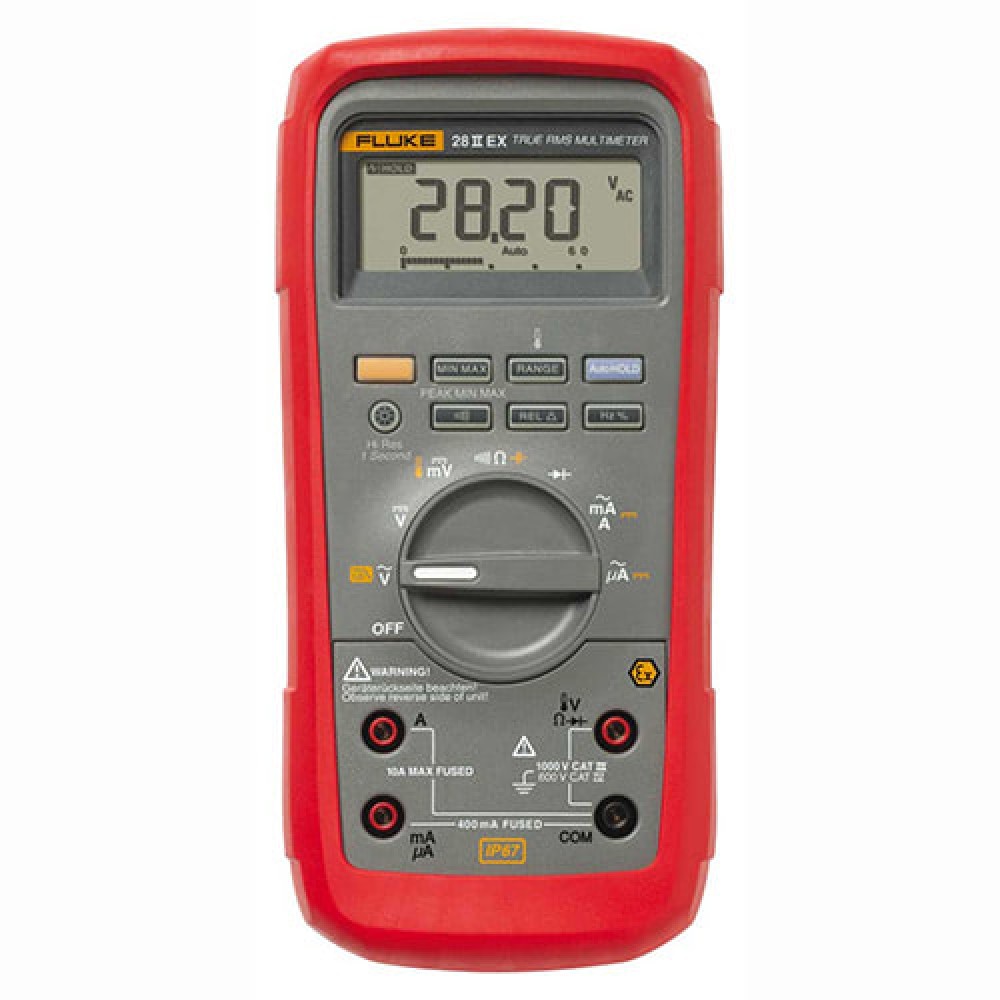

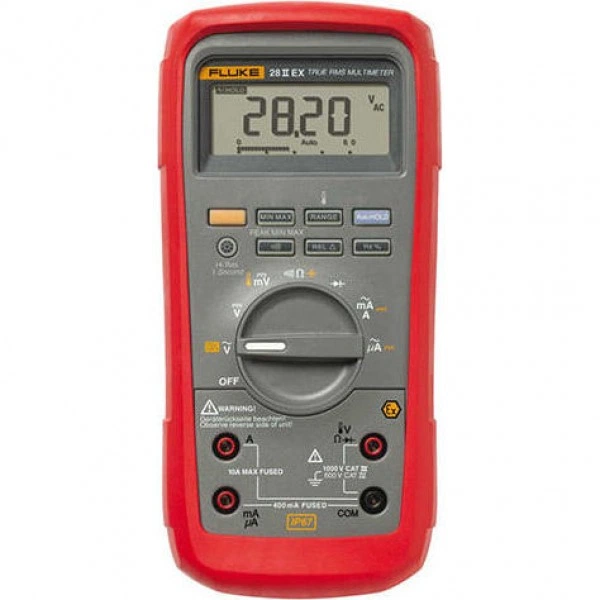

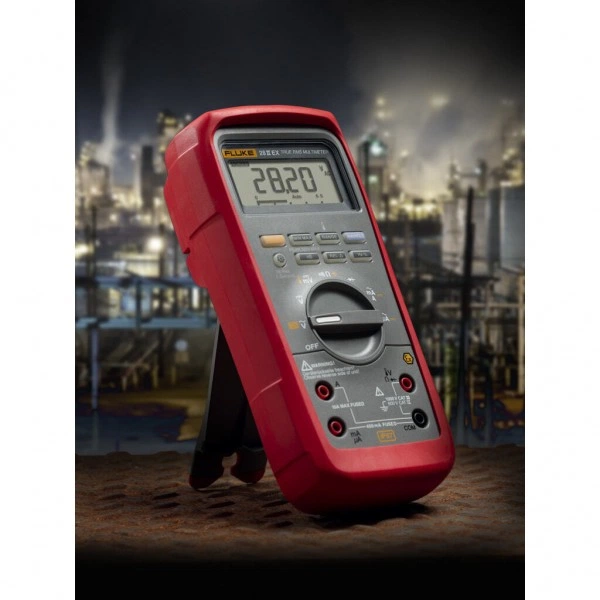

Мультиметр FLUKE 28-II Ex. Электрический прибор выбирают под измеряемую величину и рабочую цепь. Для этого исполнения важны доступные функции, пределы входов, способ получения показания и удобство подключения. Полное обозначение FLUKE помогает отличить самостоятельную модель от комплекта с дополнительными принадлежностями.
Функциональные возможности 28-II Ex
При диагностике последовательность измерений связывают с задачей: наличие питания, уровень сигнала, состояние соединения или изменение параметра во времени. Несколько функций в одном корпусе позволяют работать с разными вопросами, однако каждая функция сохраняет собственные пределы и условия. Параметры одного режима не переносят автоматически на соседний.
- IECEx Ex ia IIC T4 Gb, Ex ia IIIC T130 °C Db, I M1 Ex ia I Ma
- CAN/CSA-C22.2 № 61010-1-04 /UL61010-1:2004 и TUV 61010-1:2001
- Полностью герметичный корпус класса IP67
- Выдерживает падения с высоты до 3 метров (с мягким чехлом)
- Пылезащищенность в соответствии с IEC60529 IP6x
- Водозащищенность в соответствии с IEC60529 IPx7
- Категория измерений III, 1000 В, степень загрязнения 2
- Категория измерений IV, 600 В, степень загрязнения 2
- Двусторонний футляр для повышения защиты, когда прибор не эксплуатируется
- Режим 4-1/2 знаков для точного измерения (20000 единиц счета)
- Отображение истинного среднеквадратического значения переменного тока или напряжения при измерении нелинейных сигналов
- Измерения до 1000 В и 10 А переменного и постоянного тока (для взрывоопасных зон предел измерений снижается)
- Фильтр низких частот (Low Pass), обеспечивающий точные измерения напряжения и частоты в приводах с разной скоростью
- Работа на частоте до 200 кГц и измерение % ПВ позволяет диагностировать источники питания приводов с регулируемой скоростью (VSD) и импульсного типа
- Сопротивление, целостность цепей и проверка диодов
- Диапазон измерения емкостей до 10000 мкФ для измерения элементов и конденсаторов электродвигателей
- Измерения активной проводимости для тестирования высокого сопротивления или для проверки изоляции
- Регистрация минимальных/максимальных/средних и пиковых значений для автоматической записи переходных процессов и изменения частоты
- Режим относительных измерений позволяет исключить влияние сопротивления измерительных проводов
- Возможность автоматического и ручного выбора диапазона для максимальной гибкости
- Функция Input Alert подает звуковой сигнал и начинает мигать “Lead (Щуп), если щуп подключен в неверный разъем
- Подсветка кнопок клавиатуры позволяет работать при слабом освещении, даже если на вас полный комплект СИЗ
- Большие цифры дисплея с двухуровневой подсветкой для облегчения считывания
- Время работы от аккумулятора – обычно 400 ч без подсветки (щелочн.)
- Снабжен дополнительным магнитным креплением, позволяющим закреплять прибор и считывать измеряемые значения, имея свободные руки
- Теперь есть один искрозащищенный цифровой мультиметр (DMM), с которым можно работать во взрывоопасных зонах (IIC, газ), зонах классов 1, 2 и IIIC (запыленность), зонах 21 и 22.
- Модель Fluke 28 II Ex также водо-, пылезащищенная и устойчива к падениям.
- Вы будете оснащены для любой ситуации, в опасных зонах и за их пределами, не жертвуя совместимостью или возможностями измерений.
- Мультиметр Fluke 28-II Ex — искробезопасный цифровой многофункциональный прибор, предназначенный для измерения параметров электрической цепи.
- Функционально этот аппарат является аналогом Fluke 28-II, но дополнительно оснащен защитой от возникновения искр в соответствии со стандартом ATEX.
- Это позволяет использовать мультиметр Fluke 28-II Ex в условиях повышенной пожароопасности при высокой концентрации горючих газов и паров, скопления огнеопасной пыли.
- Корпус Fluke 28II Ex полностью герметичен и надежно предохраняет тонкую начинку от воды, пыли и механических повреждений, что расширяет возможности его применения в сложных производственных и полевых условиях.
- Мультиметр Fluke 28-II Ex производит измерения напряжения и силы постоянного и переменного тока, сопротивления цепи, частоты.
- При измерении параметров нелинейного сигнала прибор Fluke 28-II Ex определяет их истинное среднеквадратическое значение с высокой точностью.
- Результаты измерения выводятся на жидкокристаллический дисплей, где они могут удерживаться при использовании режима HOLD.
- Помимо текущих значений мультиметр Fluke 28-II Ex определяет максимальные, минимальные и усредненные значения.
- Прибор позволяет работать с большими объемами данных благодаря дисплею высокого разрешения (20 000 разрядов).
- Важным достоинством конструкции мультиметра Fluke 28-II Ex является наличие специального отсека для плавких предохранителей, защищающих прибор от перегрузки.
- У модели 28 II Ex есть сертификаты взрывобезопасности от
- Сертификация 28 II Ex I.S.
- 28 II Ex - соответствие требованиям безопасности и нормативам
- Один прибор дает вам все необходимое для измерений, где бы вы ни работали — в или вне опасных зон (ATEX) класса 1, 2, 21 или 22.
Технические особенности
Рабочий диапазон, разрешение и погрешность описывают разные свойства результата. Большое количество отсчетов не заменяет оценки точности, а максимальный предел не показывает детализацию малого сигнала. Для сравнения приборов рассматривают одну и ту же величину, режим и уровень сигнала; процентную часть допуска оценивают вместе с добавкой младших разрядов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 1000 |
| Максимальный ток AC, А | 10 |
| Измеряемая температура | -200 °C - +1090 °C |
| True RMS | Да |
| Частота | 199 кГц |
| Емкость | 9999 мкФ |
| Сопротивление | 50 МОм |
| Класс защиты IP | IP67 |
Применение
На объекте заранее определяют точки подключения и ожидаемый уровень сигнала. При повторных обследованиях сохраняют одинаковую схему, режим и обозначение оборудования. Это помогает отличить изменение состояния цепи от различия в условиях измерения. Необычное показание сопоставляют с устройством проверяемой системы, а не рассматривают изолированно.
Комплектация и совместимость

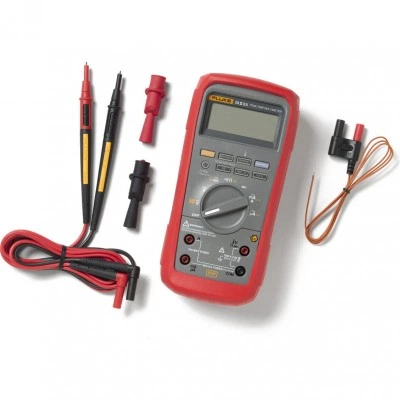

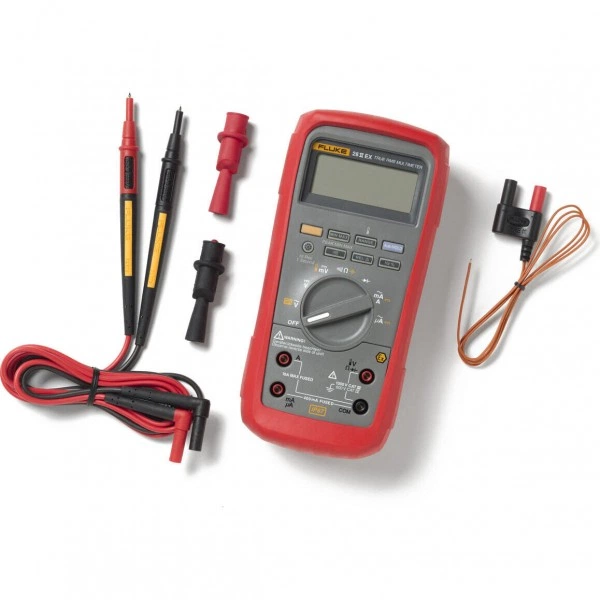

Комплект поставки
- Мультиметр Fluke 28II Ex1 шт.
- Документация1 шт.
