Основная информация о комплекте тестовых проводов
Комплект тестовых проводов. Состав измерительного набора.
- Длина проводов
- 1.2 м
Назначение и исполнение

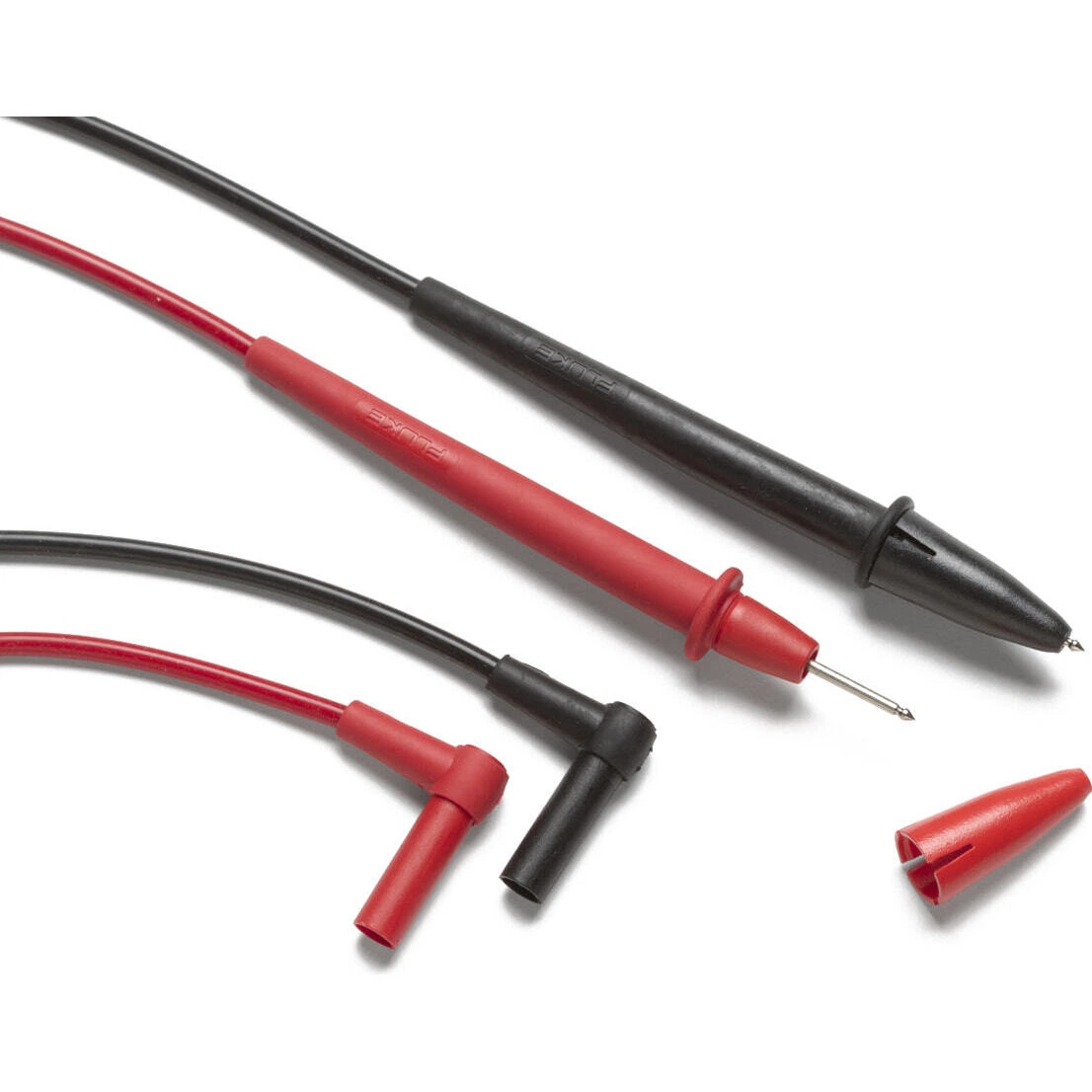

Комплект тестовых проводов FLUKE TL75-1. Измерительные провода, щупы и зажимы FLUKE соединяют измеритель с точкой контроля. При подборе важны назначение контакта, тип разъема, доступ к объекту и допустимые электрические параметры. Провод, наконечник, переходник и зажим выполняют разные роли в тракте и могут поставляться отдельными позициями.
Функциональные возможности TL75-1
Форма рабочей части определяет способ доступа к контакту. Разъем со стороны прибора и контакт со стороны объекта проверяют раздельно. Один размер соединения не гарантирует, что принадлежность подходит к каждому измерителю с внешне похожим гнездом. Для рабочего набора используют подтвержденное сочетание компонентов.
- Жесткий зонд изготовлен из запатентованного сплава , для обеспечения длительного срока службы.
- Захваты зондов выполнен с ПВХ-изоляцией
- Провод длиной 1.2 м
- Двойная изоляция с интегральным натяжением на каждом конце.
- Соответствует стандартам безопасности EN/IEC 61010-031:2002+A1:2008 , CAT II 1000 V , CAT III 1000 V , CAT IV 600 V
- 10 А Максимум , степень загрязнения 2 , высота эксплуатации до 3000 м
- Рабочая температура от -20 °C до 55 °C (от -4 °F до 131 °F)
- Рабочая влажность 90%
- Набор тестовых проводов Fluke TL75-1 рекомендуется для общего применения:
Технические особенности
Допустимые ток, напряжение и категория измерений относятся к конкретной конфигурации принадлежности. Если защитная насадка меняет открытый участок наконечника, применимость проверяют для используемого состояния. Более высокий предел базового прибора не увеличивает автоматически возможности подключенного провода или зажима.
Основные характеристики
| Параметр | Значение |
|---|---|
| Категория безопасности | CAT II 1000 В / CAT III 1000 В / CAT IV 600 В |
| Длина проводов | 1.2 м |
| Соответствует стандартам безопасности EN/IEC 61010-031 | 2002+A1:2008 , CAT II 1000 V , CAT III 1000 V , CAT IV 600 V |
Применение
Перед работой оценивают доступ к точке, устойчивость соединения и размещение проводов. Длину выбирают с учетом маршрута, чтобы не создавать ненужного натяжения и петель. Для повторных измерений полезно сохранять одинаковое соединение; изменение контакта может влиять на результат независимо от настройки измерителя.
Подготовка измерительного соединения
Для контакта заранее оценивают доступное пространство, форму проводника или клеммы и возможность устойчивого размещения рабочей части. На принадлежности не возлагают функцию механического удержания оборудования, если такая задача для нее не предусмотрена. Набор согласуют с используемым измерителем, проверяя ограничения каждого перехода от прибора до точки контроля.
Перед использованием осматривают изоляцию, разъемы и контактные части. Состояние соединения важно как для безопасности, так и для повторяемости результата. После работы принадлежности очищают и хранят так, чтобы защитить рабочие поверхности и не повредить провод. Требуемые способы обращения определяются конструкцией и условиями применения конкретного исполнения.
