Основная информация о комплекте щупов напряжения

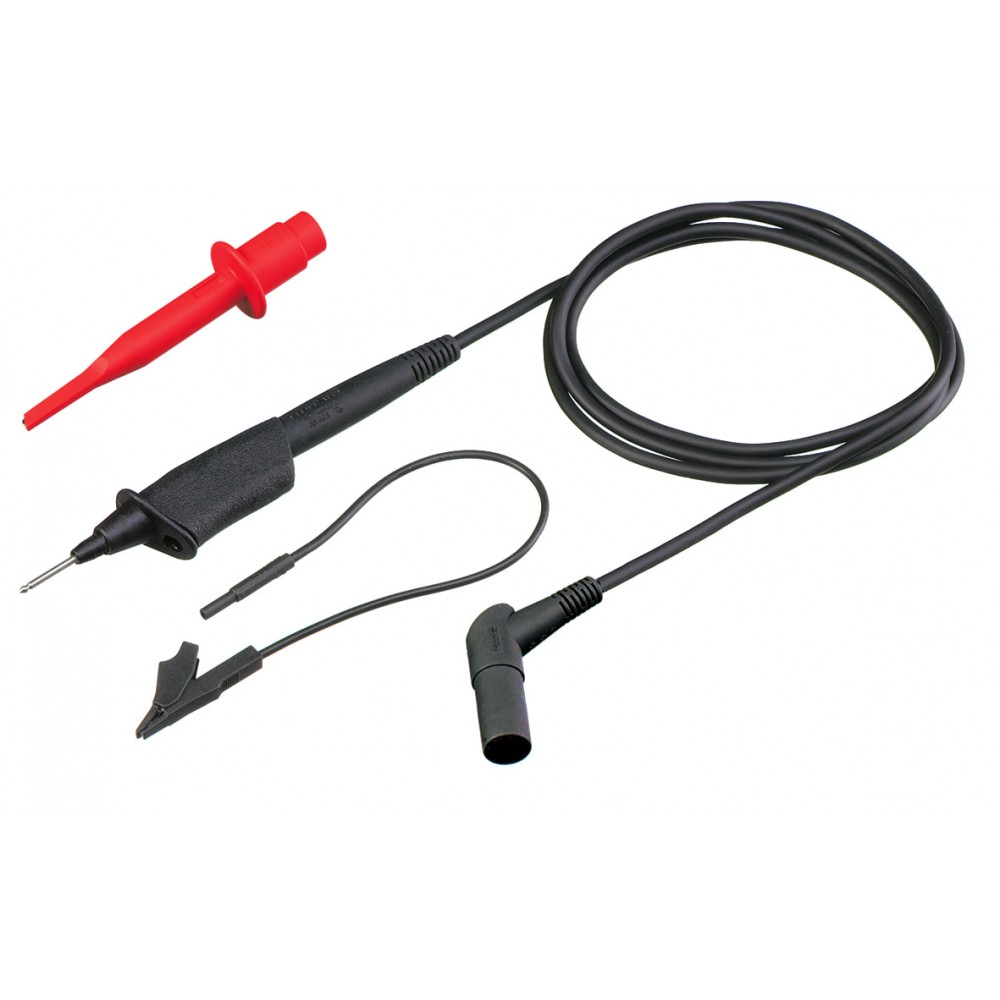

Комплект щупов напряжения. Состав измерительного набора.
- Полоса пропускания
- 40МГц
- Длина кабеля
- 1.2м
- Коэффициент ослабления
- 10:1
- Цвета компонентов
- Черный и красный
Назначение и исполнение

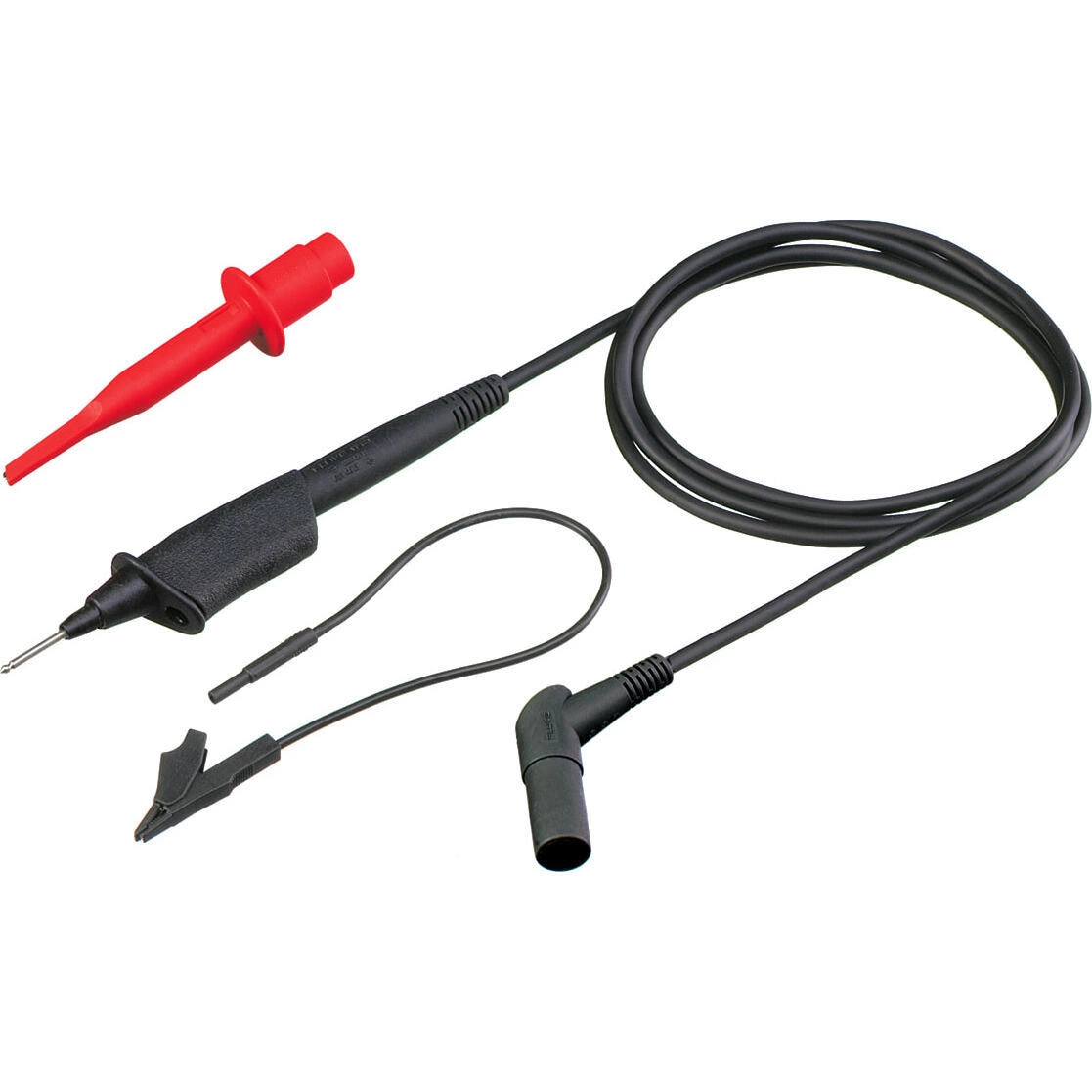

Комплект щупов напряжения FLUKE VPS40. Осциллографический тракт FLUKE предназначен для исследования изменения сигнала во времени. При выборе рассматривают полосу, число входов, допустимые уровни, способ подключения и характеристики совместимых пробников. Осциллограф, пробник и переходник образуют один рабочий тракт, поэтому его возможности определяются каждым включенным компонентом.
Функциональные возможности VPS40
Временная развертка помогает сопоставлять форму, длительность и взаимное положение событий. Полоса пропускания и частота дискретизации описывают разные стороны регистрации. Для повторяемого сравнения сохраняют масштаб, связь входа, синхронизацию и настройки пробника. Условия одного входа не переносят на другой без проверки спецификации.
- Затухание 10x
- Полоса пропускания DC до 40МГц (-3дБ)
- Максимальное входное напряжение 600 V CAT III / 1000 V CAT II в соответствии с IEC61010-031:2008
- В*Гц продукта: 500*10^6 В*Гц
- Входное сопротивление / емкость, 5МОм // 15.5пФ
- Компенсация для ScopeMeter серии 120 (14пФ)
- Наконечник пробника: безопасный 4мм banana штекер с испытательным наконечником
- Разъем прибора: экранированный 4мм banana штекер
- Длина кабеля: 1.2м
- Категория безопасности IEC / EN 61010-031:2008; UL61010 B-2-031; CSA C22.2 No. 1010.2.031
- Рабочее напряжение 600 V CAT III / 1000 V CAT II
- Уровень загрязнения 2
- Класс защиты II (двойная изоляция)
- Щуп 10:1 с безопасным, скрытым наконечником 4мм, который предназначен для использования со ScopeMeter серии 120 ScopeMeter.
- Он совместим с безопасными зажимами типа «крокодил».
- Комплектация: 10:1 щуп, 1 черный, крюк, 1 красный (HC120-III) заземляющий провод с зажимом типа мини крокодил, 1 черный.
- Категория безопасности IEC / EN 61010-031:2008
- UL61010 B-2-031
Технические особенности
Коэффициент деления пробника учитывают при оценке уровня и выборе диапазона. Допустимое напряжение между точками и относительно земли проверяют отдельно. Наличие изолированного корпуса или разъема определенной формы само по себе не задает категорию безопасности и допустимую схему соединения.
Основные характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 40МГц |
| Совместимость | Безопасными зажимами типа «крокодил» |
| Длина кабеля | 1.2м |
| Коэффициент ослабления | 10:1 |
| Цвета компонентов | Черный и красный |
| Разъем прибора | Экранированный 4мм banana штекер |
| Наконечник пробника | Безопасный 4мм banana штекер с испытательным наконечником |
| Категория безопасности IEC / EN 61010-031 | 2008; UL61010 B-2-031; CSA C22.2 No. 1010.2.031 |
Применение
При наладке сначала формулируют наблюдаемый процесс: периодический сигнал, переходный режим или редкое событие. Затем выбирают точки, длительность наблюдения и способ сохранения результата. Вместе с осциллограммой полезно фиксировать настройки тракта и условия работы оборудования, чтобы запись можно было интерпретировать при повторном анализе.
Подготовка рабочего набора
Для работы с FLUKE VPS40 сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость
Совместимость
- Безопасными зажимами типа «крокодил»
