Основная информация о комплекте щупов

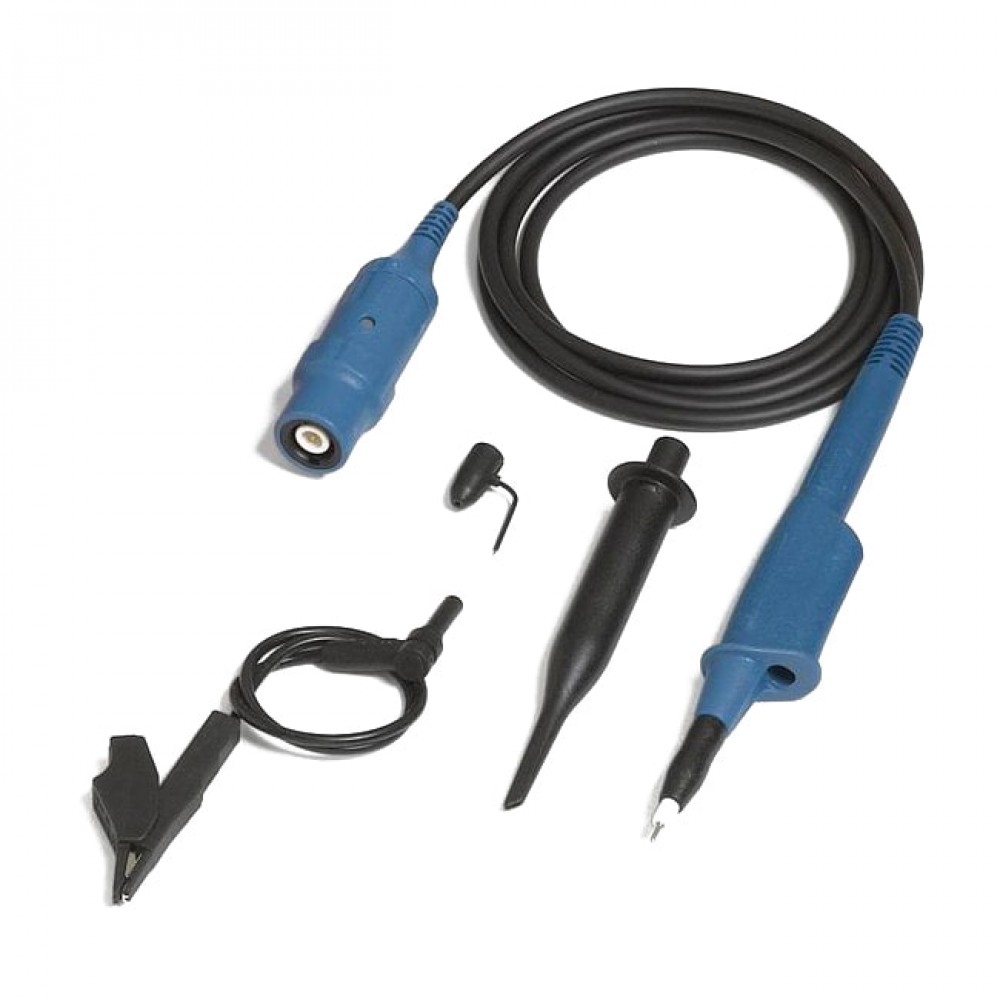

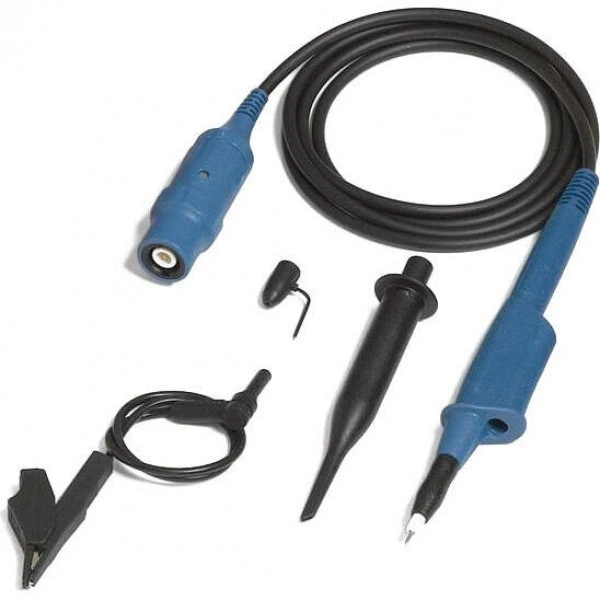

Комплект щупов. Состав измерительного набора.
- Полоса пропускания
- 150 МГц
- Коэффициент ослабления
- 100:1
Назначение и исполнение
Комплект щупов FLUKE VPS420-B. Осциллографический тракт FLUKE предназначен для исследования изменения сигнала во времени. При выборе рассматривают полосу, число входов, допустимые уровни, способ подключения и характеристики совместимых пробников. Осциллограф, пробник и переходник образуют один рабочий тракт, поэтому его возможности определяются каждым включенным компонентом.
Функциональные возможности VPS420-B
Временная развертка помогает сопоставлять форму, длительность и взаимное положение событий. Полоса пропускания и частота дискретизации описывают разные стороны регистрации. Для повторяемого сравнения сохраняют масштаб, связь входа, синхронизацию и настройки пробника. Условия одного входа не переносят на другой без проверки спецификации.
- Набор щупов для измерения напряжения для ScopeMeter (осциллограф-мультиметр) повышенной прочности, сине-черныей, 100:1, 150 МГц, 1000 В (категория III)/600 В (категория IV), рабочее напряжение (напряжение между наконечником щупа и опорным проводом): 2000 В (категория III)/1200 В (категория IV).
Технические особенности
Коэффициент деления пробника учитывают при оценке уровня и выборе диапазона. Допустимое напряжение между точками и относительно земли проверяют отдельно. Наличие изолированного корпуса или разъема определенной формы само по себе не задает категорию безопасности и допустимую схему соединения.
Основные характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 150 МГц |
| Категория безопасности | CAT III 2000 В / CAT IV 1200 В |
| Коэффициент ослабления | 100:1 |
| Категория относительно земли | CAT III 1000 В / CAT IV 600 В |
Применение
При наладке сначала формулируют наблюдаемый процесс: периодический сигнал, переходный режим или редкое событие. Затем выбирают точки, длительность наблюдения и способ сохранения результата. Вместе с осциллограммой полезно фиксировать настройки тракта и условия работы оборудования, чтобы запись можно было интерпретировать при повторном анализе.
Подготовка рабочего набора
Для работы с FLUKE VPS420-B сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Выбор исполнения
При выборе позиции «Комплект щупов FLUKE VPS420-B» полезно заранее составить рабочую спецификацию: точная модель основного оборудования, задача изделия, условия использования и перечень уже имеющихся компонентов. В ней разделяют подтвержденные параметры самой позиции и требования к комплекту в целом. Это помогает сопоставлять варианты без предположений о свойствах, которых нет в описании конкретного исполнения. Для замены сохраняют полное обозначение прежней принадлежности и проверяют соответствие нового изделия предусмотренному соединению или размещению. После получения сверяют маркировку и состав поставки с согласованной позицией. Такая последовательность особенно полезна для оборудования FLUKE, когда одинаковая внешняя форма может встречаться у компонентов с разным назначением. Сопоставление выполняют по полному артикулу, а не только по названию серии. Это сохраняет различия между самостоятельной принадлежностью, сменной частью и комплектом.
