Основная информация о комплекте щупов
Комплект щупов. Состав измерительного набора.
- Полоса пропускания
- 200 МГц
- Ослабление
- 10x
- Длина кабеля
- 1,2 м
- Входная емкость
- 18 пФ
Назначение и исполнение

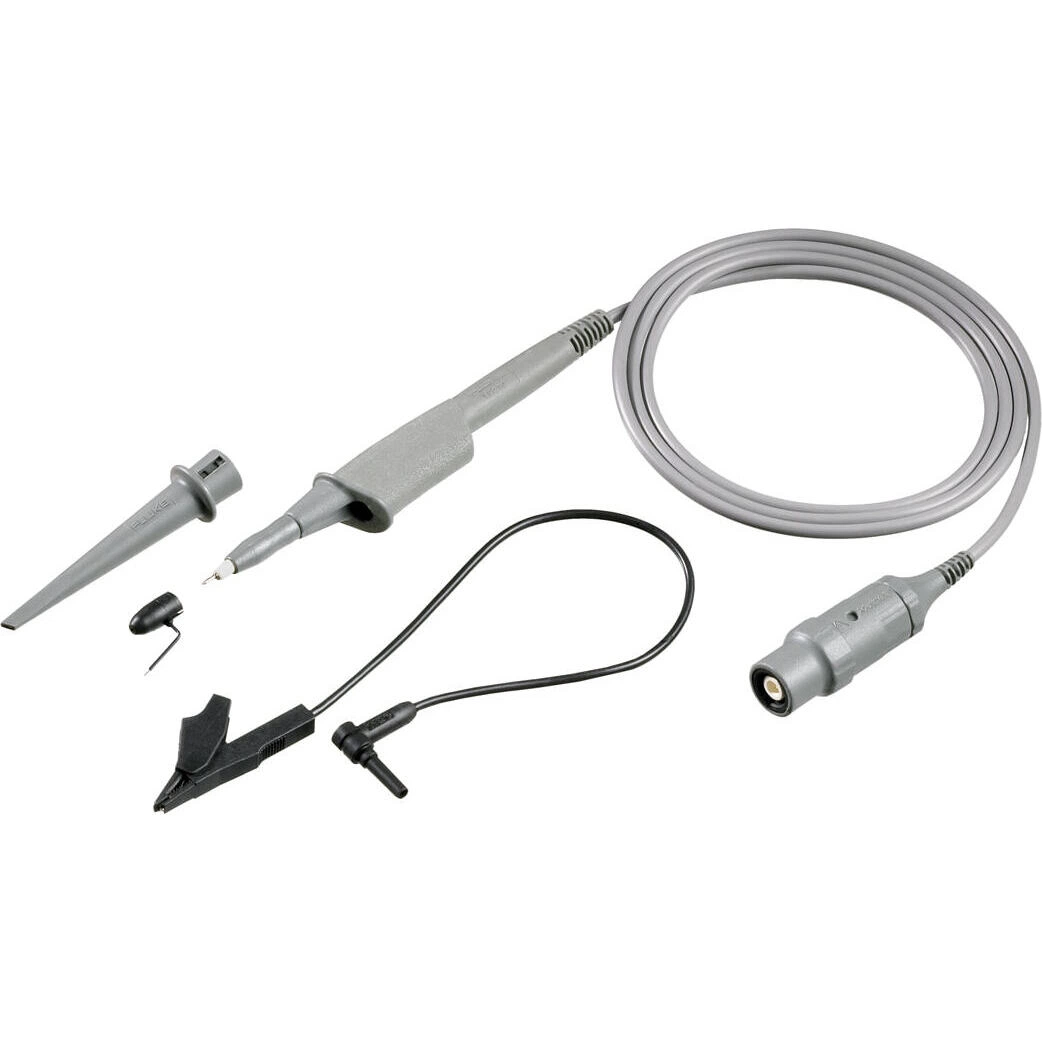

Комплект щупов FLUKE VPS212-G. Осциллографический тракт FLUKE предназначен для исследования изменения сигнала во времени. При выборе рассматривают полосу, число входов, допустимые уровни, способ подключения и характеристики совместимых пробников. Осциллограф, пробник и переходник образуют один рабочий тракт, поэтому его возможности определяются каждым включенным компонентом.
Функциональные возможности VPS212-G
Временная развертка помогает сопоставлять форму, длительность и взаимное положение событий. Полоса пропускания и частота дискретизации описывают разные стороны регистрации. Для повторяемого сравнения сохраняют масштаб, связь входа, синхронизацию и настройки пробника. Условия одного входа не переносят на другой без проверки спецификации.
- Ослабление: 10x
- Полоса пропускания: 200 МГц
- Макс. Входное напряжение: 1000 В CAT II или 600 В CAT III
- Макс. напряжение отн. земли: 1000 В CAT II или 600 В CAT III согласно требованиям IEC / EN61010-031
- Входное сопротивление: 10 MОм
- Входная емкость: 18 пФ
- Диапазон компенсации: от 10 до 30 пФ
- Длина кабеля: 1,2 м
- Безопасный датчик с двойной изоляцией для серии ScopeMeter 190.
- Входное напряжение: 1000 В CAT II или 600 В CAT III
- Земли: 1000 В CAT II или 600 В CAT III согласно требованиям IEC / EN61010-031
Технические особенности
Коэффициент деления пробника учитывают при оценке уровня и выборе диапазона. Допустимое напряжение между точками и относительно земли проверяют отдельно. Наличие изолированного корпуса или разъема определенной формы само по себе не задает категорию безопасности и допустимую схему соединения.
Основные характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 200 МГц |
| Ослабление | 10x |
| Длина кабеля | 1,2 м |
| Входная емкость | 18 пФ |
| Входное сопротивление | 10 MОм |
| Диапазон компенсации | От 10 до 30 пФ |
| Входное напряжение | 1000 В CAT II или 600 В CAT III |
| Земли | 1000 В CAT II или 600 В CAT III согласно требованиям IEC / EN61010-031 |
Применение
При наладке сначала формулируют наблюдаемый процесс: периодический сигнал, переходный режим или редкое событие. Затем выбирают точки, длительность наблюдения и способ сохранения результата. Вместе с осциллограммой полезно фиксировать настройки тракта и условия работы оборудования, чтобы запись можно было интерпретировать при повторном анализе.
Подготовка рабочего набора
Для работы с FLUKE VPS212-G сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость

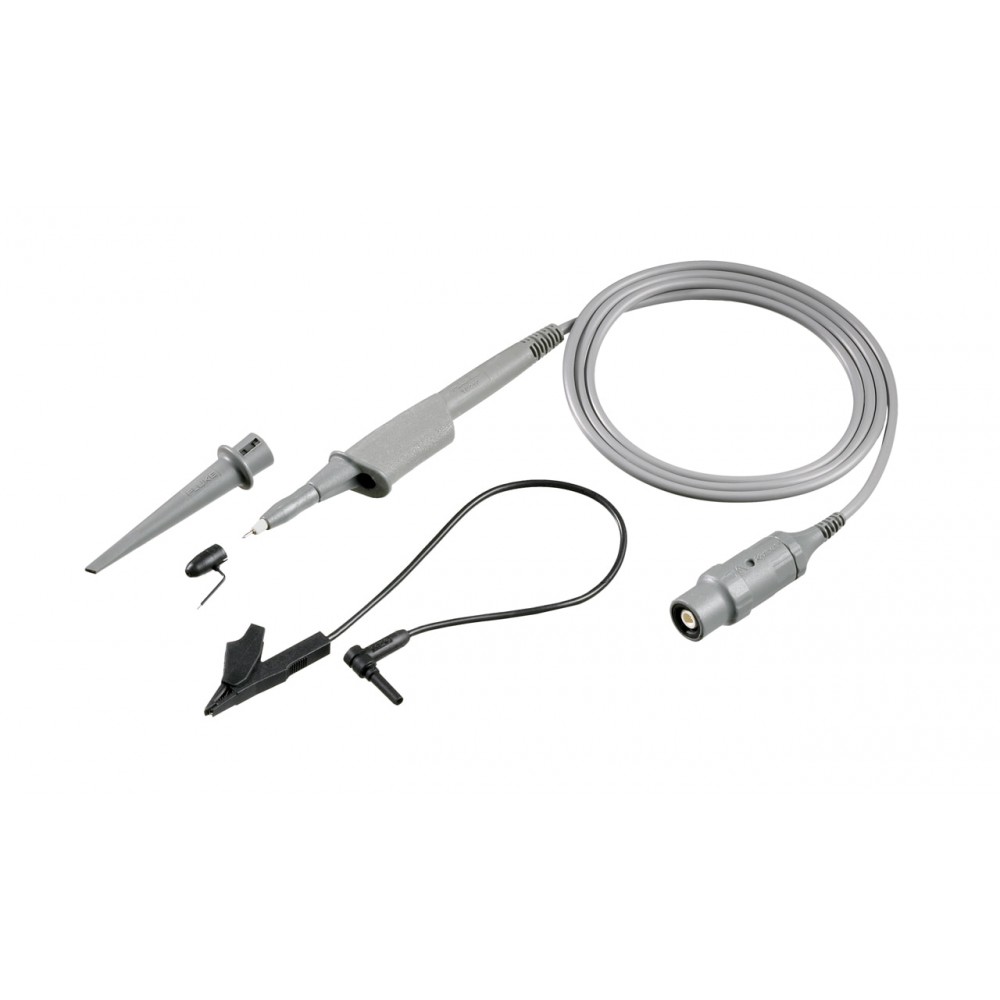

Комплект поставки
- Щуп напряжения 10:01 с уровнем безопасности 600 В CAT III / 1000 В CAT II
- Зажим типа "крючок" для наконечника щупа
- Заземляющий провод с мини-зажимом типа "крокодил"
- Изолирующая гильза
- Заземляющий пружинный контакт для наконечника щупа с уровнем безопасности 30 В CAT II
