Основная информация о комплекте щупов

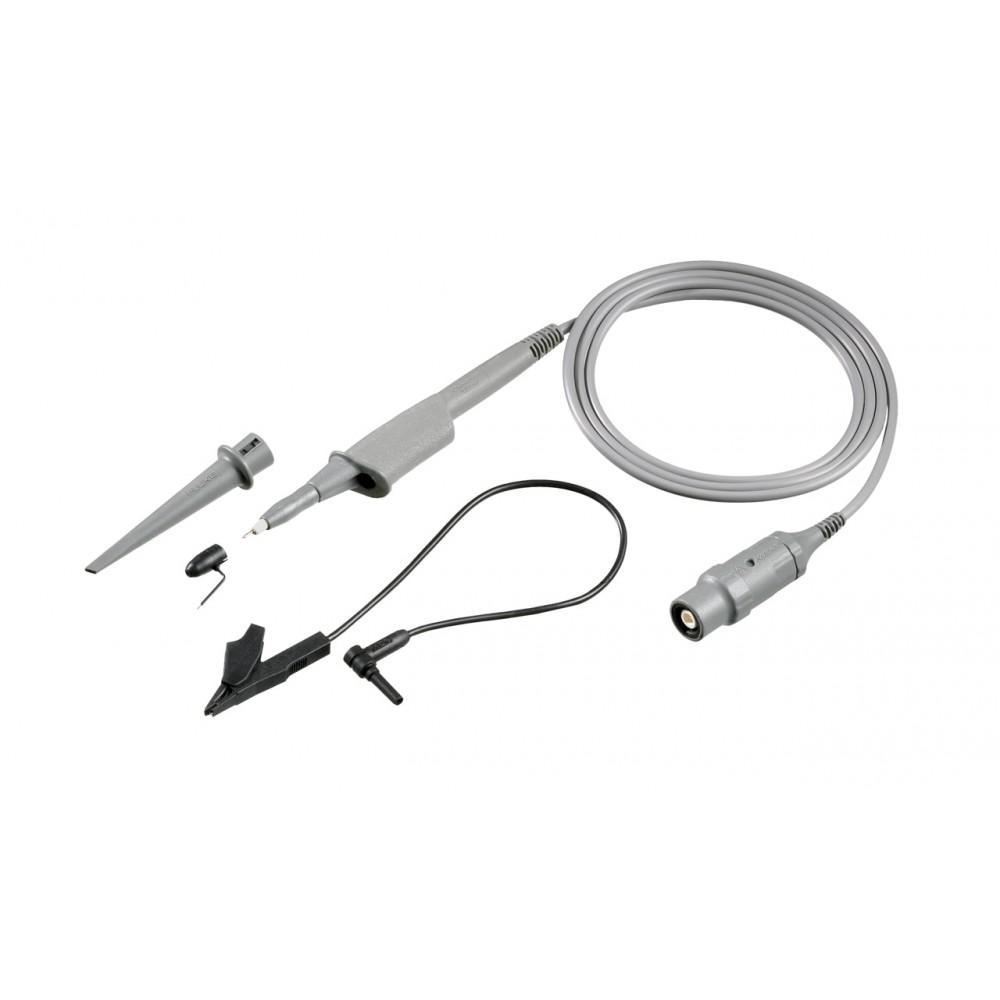

Комплект щупов. Состав измерительного набора.
- Полоса пропускания
- 200 МГц
- Затухание
- 10x
- Длина кабеля
- 1,2 м
- Сопротивление входа
- 10 МОм
Назначение и исполнение

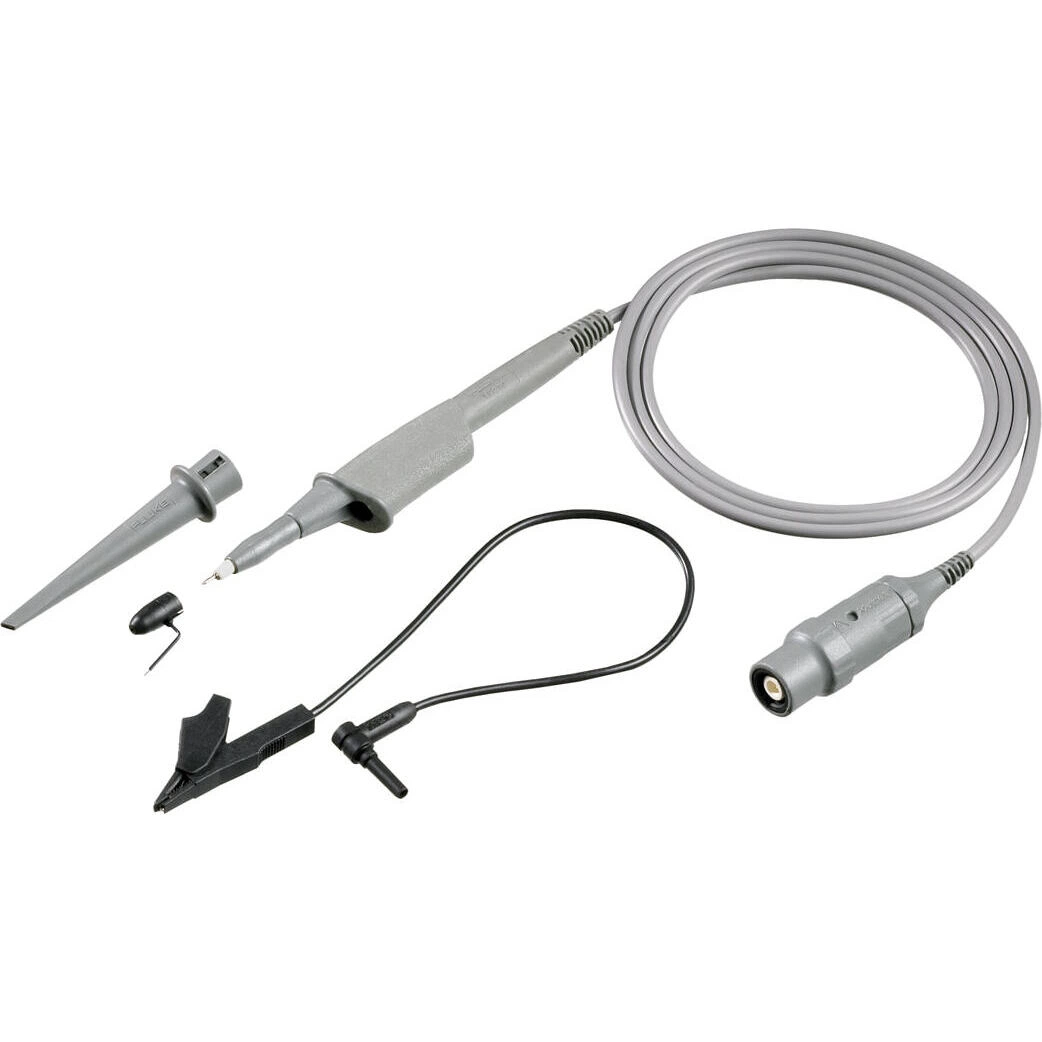

Комплект щупов FLUKE VPS210-G. Осциллографический тракт FLUKE предназначен для исследования изменения сигнала во времени. При выборе рассматривают полосу, число входов, допустимые уровни, способ подключения и характеристики совместимых пробников. Осциллограф, пробник и переходник образуют один рабочий тракт, поэтому его возможности определяются каждым включенным компонентом.
Функциональные возможности VPS210-G
Временная развертка помогает сопоставлять форму, длительность и взаимное положение событий. Полоса пропускания и частота дискретизации описывают разные стороны регистрации. Для повторяемого сравнения сохраняют масштаб, связь входа, синхронизацию и настройки пробника. Условия одного входа не переносят на другой без проверки спецификации.
- 600 В CAT III / 1000 В CAT II с номинальным напряжением 10: 1
- Крюк для наконечника зонда
- Наземный провод с мини-аллигатором
- Изоляционная втулка 30 В номинальная пружина заземления CAT II для зонда
- Затухание: 10x
- Полоса частот: 200 МГц
- Максимальное входное напряжение: 1000 В CAT II или 600 В CAT III
- Максимальное напряжение на массу: 1000 В CAT II или 600 В CAT III по IEC / EN61010-031
- Сопротивление входа: 10 МОм
- Емкость входного сигнала: 12 пФ
- Диапазон компенсации: от 10 до 22 пФ
- Длина кабеля: 1,2 м
- Двойной изолированный датчик напряжения для серии ScopeMeter 190.
Технические особенности
Коэффициент деления пробника учитывают при оценке уровня и выборе диапазона. Допустимое напряжение между точками и относительно земли проверяют отдельно. Наличие изолированного корпуса или разъема определенной формы само по себе не задает категорию безопасности и допустимую схему соединения.
Основные характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 200 МГц |
| Затухание | 10x |
| Длина кабеля | 1,2 м |
| Сопротивление входа | 10 МОм |
| Коэффициент ослабления | 10: 1 |
| Емкость входного сигнала | 12 пФ |
| Диапазон компенсации | От 10 до 22 пФ |
| 600 В CAT III / 1000 В CAT II с номинальным напряжением 10 | 1 |
Применение
При наладке сначала формулируют наблюдаемый процесс: периодический сигнал, переходный режим или редкое событие. Затем выбирают точки, длительность наблюдения и способ сохранения результата. Вместе с осциллограммой полезно фиксировать настройки тракта и условия работы оборудования, чтобы запись можно было интерпретировать при повторном анализе.
Подготовка рабочего набора
Для работы с FLUKE VPS210-G сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
