Основная информация о комплекте
Комплект. Состав измерительного набора.
- Напряжение AC
- 500 В
- Защита
- IP40
Назначение и исполнение

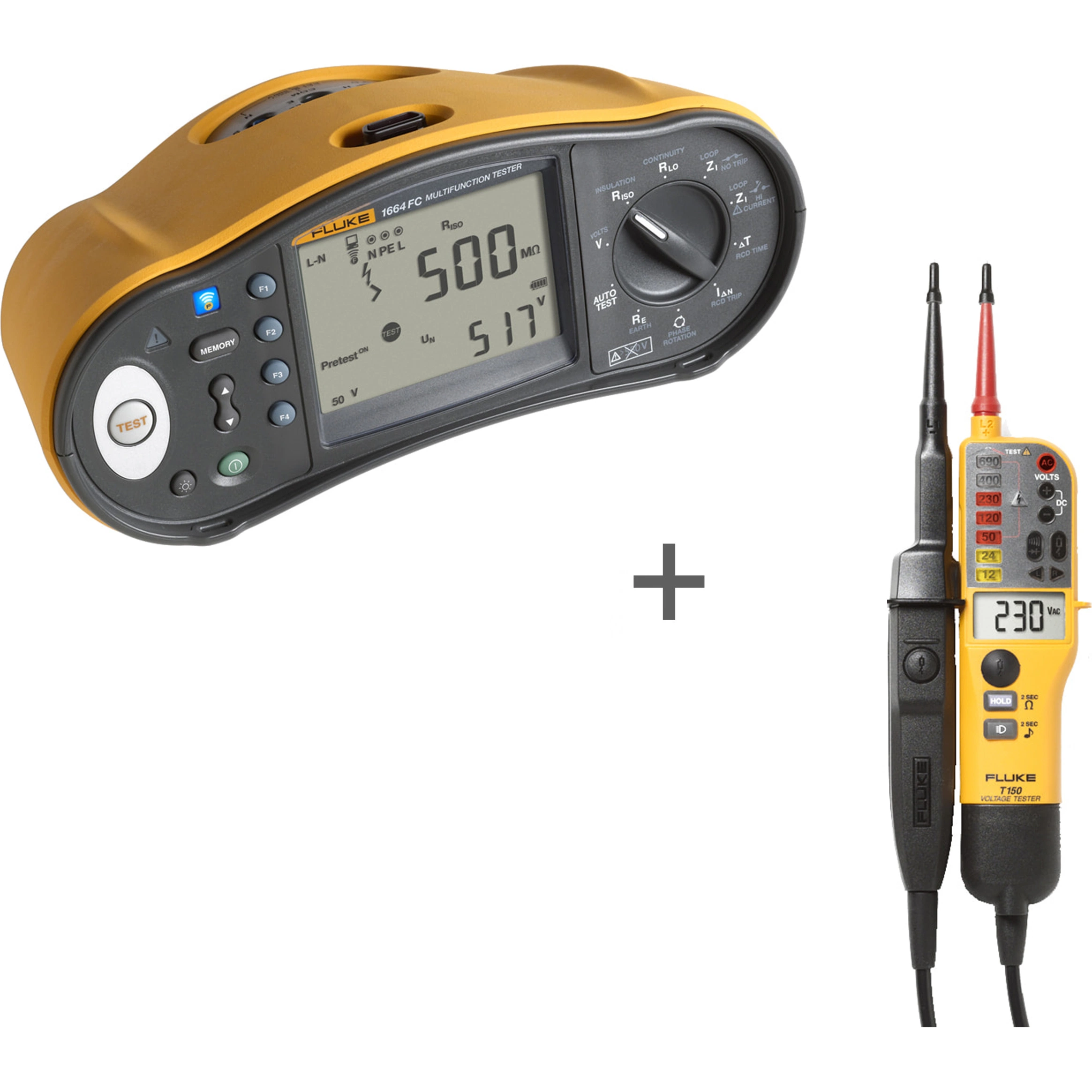

Комплект FLUKE 1664 SCH-TPL KIT/D. Электрический прибор выбирают под измеряемую величину и рабочую цепь. Для этого исполнения важны доступные функции, пределы входов, способ получения показания и удобство подключения. Полное обозначение FLUKE помогает отличить самостоятельную модель от комплекта с дополнительными принадлежностями.
Функциональные возможности 1664 SCH-TPL KIT/D
При диагностике последовательность измерений связывают с задачей: наличие питания, уровень сигнала, состояние соединения или изменение параметра во времени. Несколько функций в одном корпусе позволяют работать с разными вопросами, однако каждая функция сохраняет собственные пределы и условия. Параметры одного режима не переносят автоматически на соседний.
- Автоматическое измерение импеданса шлейфов и контуров, тока и времени срабатывания УЗО и сопротивления изоляции — для выполнения измерения необходимо лишь подключить прибор и нажать одну кнопку.
- Дополнительный режим для сильноточных контуров. Более быстрые измерения по сравнению с проверкой контуров в режиме без срабатывания УЗО.
- Память Z-max при испытаниях контуров — простая оценка наибольшего измеренного при испытаниях значения.
- Уникальный адаптер для быстрой, надежной и точной компенсации сопротивления измерительных проводов и шнура питания.
- Быстрое измерение напряжения между линиями L-N, L-PE и N-PE с использованием сетевого шнура. Необходимость менять соединения для проведения измерений отсутствует.
- Одновременное измерение тока и времени срабатывания УЗО (УЗО типов AC и A).
- Выполнение двух измерений одновременно, двойной дисплей. Одновременное измерение ожидаемого тока короткого замыкания или замыкания на землю вместе с импедансом контура экономит время.
- Прозвонка линии — выбор необходимых входных гнезд с помощью программных кнопок — переключать измерительные провода не требуется.
- Автоматический пуск испытаний контуров и УЗО — проверка начинается, как только напряжение питания стабилизируется.
- Сенсорная панель потенциала земли обнаруживает повышение потенциала заземления >50 В, указывая представляющие опасность ситуации.
- Поворотный переключатель позволяет четко отличить выбранную функцию. Все органы управления расположены в непосредственной близости, сложные многоуровневые меню отсутствуют.
- Большой дисплей с задней подсветкой, четкими символами и расширенным углом обзора для простого и безопасного считывания показаний.
- Индикация Годен/Негоден (PASS/FAIL) результатов проверки УЗО.
- Режим с изменяемым испытательным током УЗО с возможностью задания режимов пользователем.
- Сопротивление контура и шлейфа с разрешением мОм.
- Проверка чувствительности УЗО сглаженным постоянным током (тип В).
- Расширенная память с 3 уровнями.
- Используйте испытательный ток в режиме контроля целостности цепи для проверки обмоток электродвигателя.
- Выдерживает падение с высоты 1 метр.

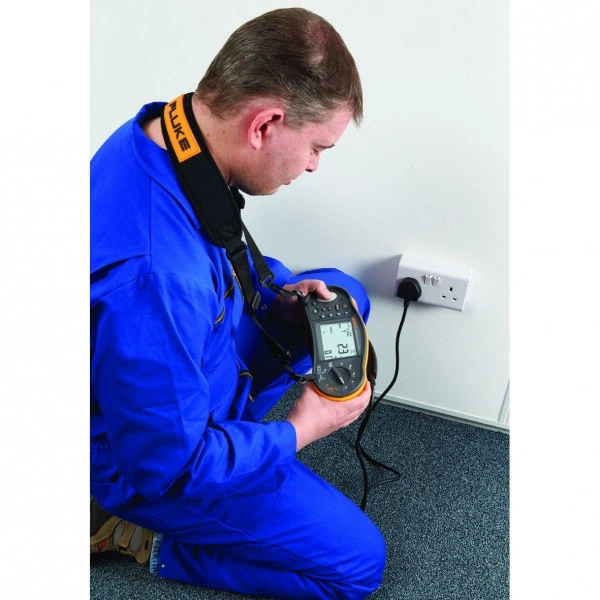

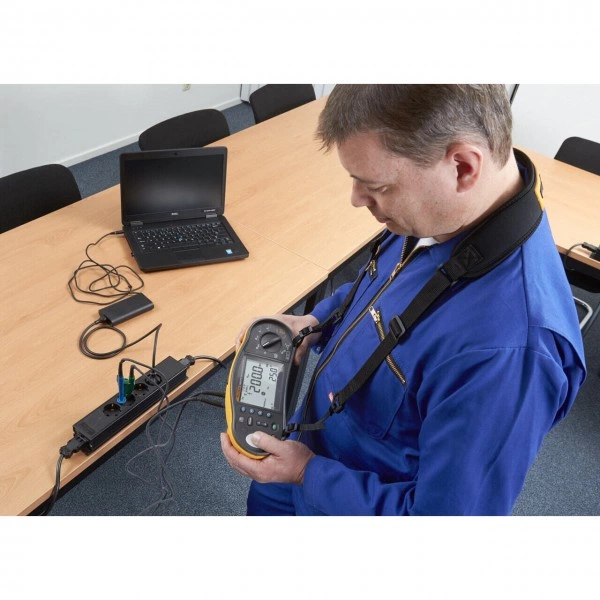

- Компактный и легкий (менее 1,3 кг) прибор со снабженным подкладкой шейным ремешком позволяет освободить руки при проведении измерений в течение всего дня.
- Теперь вы можете получать результаты измерений быстро и в нужной форме благодаря большим и удобным кнопкам, яркому экрану с подсветкой и хорошо различимым звуковым и механическим сигналам, предназначенным для использования в самых разных условиях.
- Прочное высококачественное исполнение призвано максимально продлить срок службы прибора. Это достигается применением износостойкого литого корпуса, более толстого шнура с индикацией износа, прочного отсека батарей и долговечных защитных насадок щупов.
- Полноценное семейство тестеров — возможность выбора прибора по соотношению цены и возможностей для ваших условий применения.
- Степень защиты CAT IV 600 В, CAT III 690 В (T110, T130, T150) Новая линейка двухполюсных тестеров Fluke соответствует требованиям новейшего европейского стандарта безопасности EN 61243-3: 2010, действующего для испытательного оборудования данного типа. (CAT III 600 В и CAT II 690 В для модели T90).
- В приборах предусмотрено четыре способа индикации напряжения постоянного и переменного тока: четкий светодиодный индикатор, яркий цифровой дисплей с показаниями измеряемого значения, проверка целостности проводника со звуковой индикацией и вибрацией для тактильного оповещения (вибрационный индикатор имеется в моделях T110, T130, T150).
- Градуированная шкала с подсветкой и индикаторы с подсветкой
- Тактильное оповещение с помощью вибрации (T110, T130, T150).
- Отключаемый звуковой сигнал для работы в условиях тишины.
- Индикатор низкого уровня заряда батареи.
- Обнаружение напряжения даже при разряженных батареях
- Указатель порядка чередования фаз для трехфазных систем
- Функция проверки УЗО [br] Двухкнопочная схема управления позволяет увеличить ток через проверяемое устройство для преднамеренной активации устройств защитного отключения (УЗО)
- Фиксация изображения на экране (T130, T150)
- Встроенный электрический фонарик (T110, T130, T150)
- Функция однофазной проверки напряжения позволяет быстро определить, какие из проводников находятся под напряжением

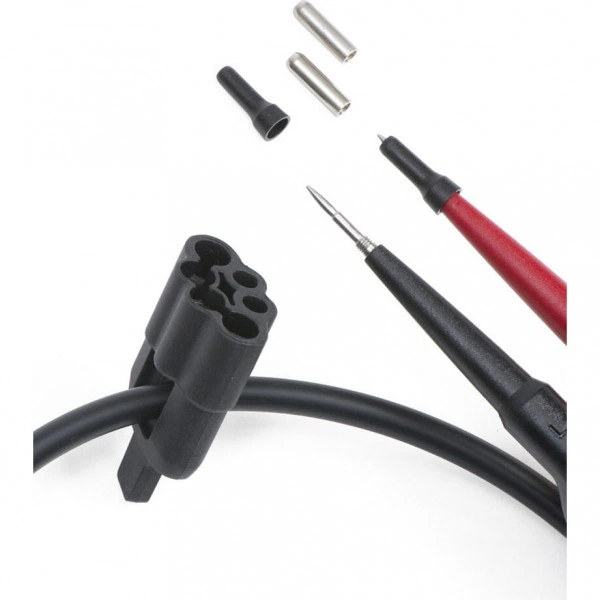

- Нажимные наконечники щупов, принадлежность для защиты и хранения наконечников щупов

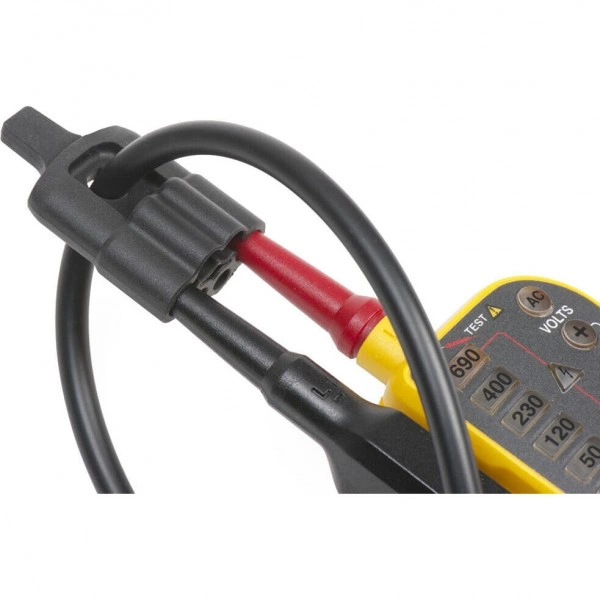

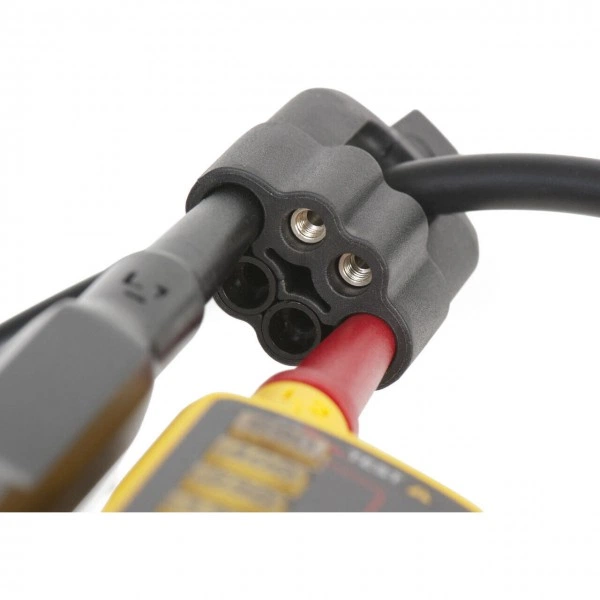

- Принадлежность для защиты и хранения наконечников щупов [br] Принадлежность также может быть использована как вспомогательное приспособление для открытия электрических розеток стандарта Великобритании.
- Тестирование сопротивлений до 1999 Ом (T150)
- Изоляция WearGuard™ помогает определить места износа измерительных проводов

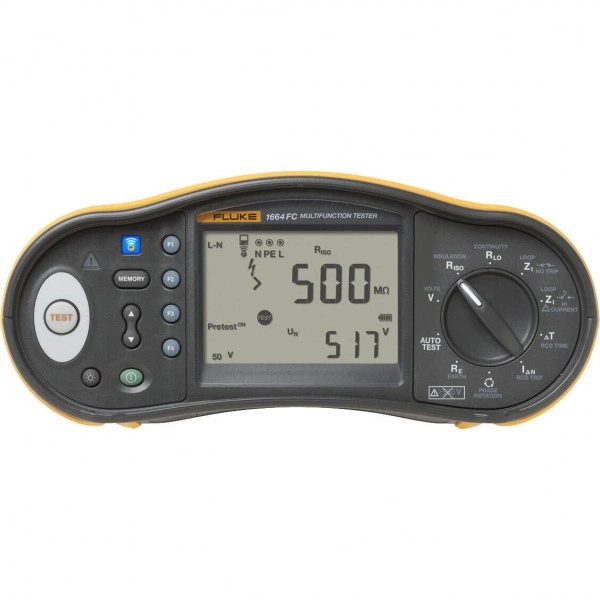

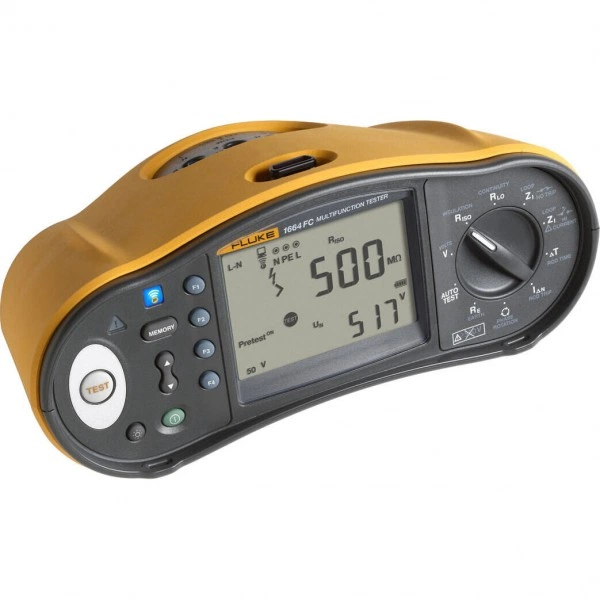

- Тестер электроустановок 1664 FC является единственным тестером с функцией предварительной проверки изоляции PreTest.
- Тестер 1664 FC также поддерживает функцию Fluke Connect ® , что позволяет отправлять результаты измерений на смартфон и взаимодействовать с коллегами.
- Тестер электроустановок 1664 FC является единственным тестером с функцией предварительной проверки изоляции PreTest — эта функция предупреждает о потенциальной возможности совершения серьезных и дорогостоящих ошибок.
- Fluke Connect и хранилище FlukeCloud™
- Fluke Connect позволяет отправлять результаты измерений с тестера электроустановок 1664 FC на смартфон, что позволяет работать совместно с коллегами.
- Все это благодаря возможностям системы Fluke Connect.
- При использовании функции автоматических измерений Auto Test экономия времени достигает 40 %
- Функция автоматической проверки выполняет 5 необходимых проверок установки в течение одной последовательности, обеспечивая соответствие местным нормам для электроустановок.
- Это снижает число выполняемых вручную подключений, сокращает вероятность ошибок и снижает время выполнения проверки до 40 % по сравнению с предыдущими моделями Fluke.
- Тестер 1664 FC предоставляет расширенные возможности благодаря быстрой и эффективной проверке соответствия всем местным нормам, защите приборов, случайно подключенных к проверяемой системе, а также благодаря возможности обмениваться результатами проверок с помощью смартфона.

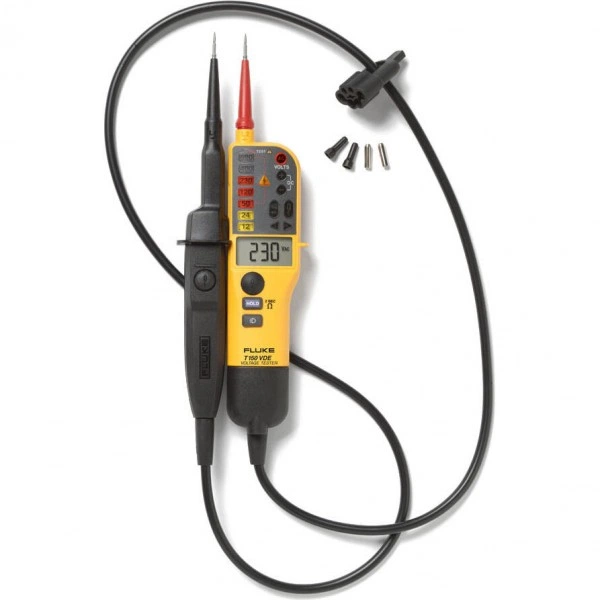

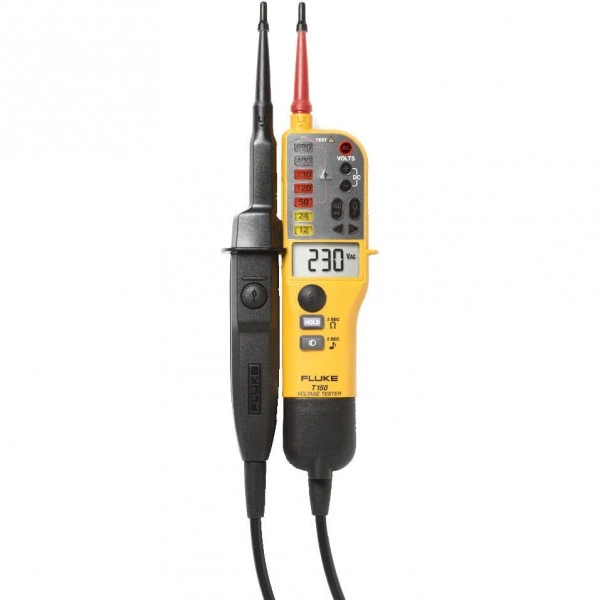

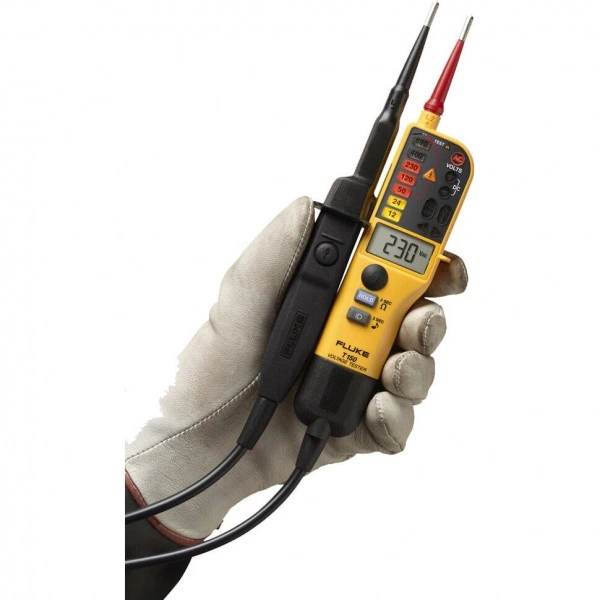

- Fluke T150 - компактный двухполюсный тестер, служащий для определения напряжения и проверки целостности электроцепей.
- Fluke T150 будет полезен при работе с электрооборудованием различного назначения.
- Модель Fluke T150 VDE дополнительно оснащается омметром и имеет возможность переключения нагрузки.
- В отличие от Fluke T150 эта модель не имеет функции отключения зуммера.

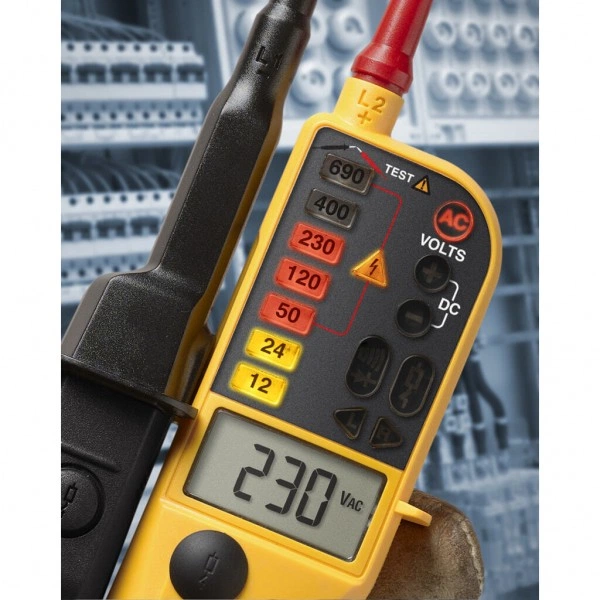

- Электрический тестер Fluke T150 оборудован градуированной шкалой и индикаторами с подсветкой.
- Fluke T150 оснащен специальным режимом для проверки устройств защитного отключения (УЗО).
- Так как схема управления состоит из 2-х кнопок, для активации УЗО можно увеличивать ток, проходящий через проверяемый прибор.

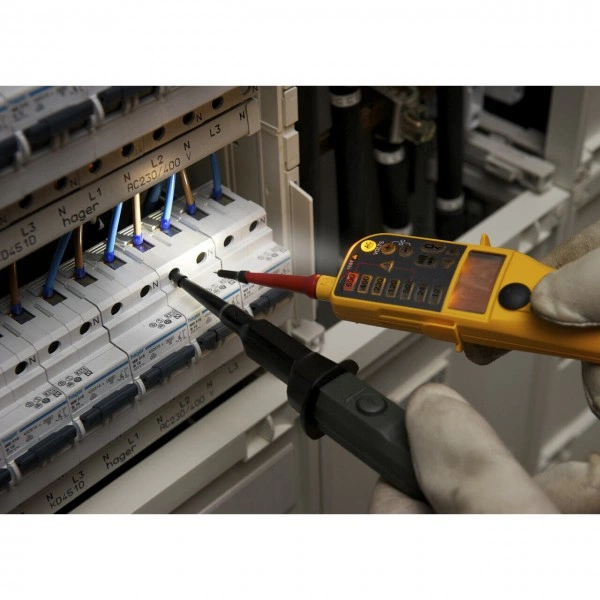

- Тестер Fluke T150 оборудован функцией однофазного тестирования напряжения, благодаря этому можно быстро определить, какие проводники находятся под напряжением.
- Характеристики Fluke T150 полностью соответствуют установленным стандартам CAT IV 600 V, что является гарантией высокого уровня безопасности аппарата.
- Тестер Fluke T150 имеет ударопрочный корпус со специальным покрытием, защищающим устройство от механических повреждений, мелких царапин и влаги.
- Измерительные щупы Fluke T150 имеют изоляционное покрытие WearGuard, оно позволяет быстро определять места износа изоляции.
- Тестер Fluke T150 имеет мощный встроенный фонарик, благодаря которому можно безопасно работать с прибором при недостаточном освещении.
- Fluke T150 VDE имеет автономное питание, он работает от комплекта из 2-х батареек АА, которых хватает на 30 часов работы.
- Прибор поставляется вместе с измерительными щупами, предохранителями, комплектом батарей, креплениями для хранения наконечников и измерительных проводов.
Технические особенности
Рабочий диапазон, разрешение и погрешность описывают разные свойства результата. Большое количество отсчетов не заменяет оценки точности, а максимальный предел не показывает детализацию малого сигнала. Для сравнения приборов рассматривают одну и ту же величину, режим и уровень сигнала; процентную часть допуска оценивают вместе с добавкой младших разрядов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 500 |
| Чередование фаз | Да |
| Степень защиты | IP40 |
| Звуковая сигнализация | Да |
| Масса (с батареями) | 1,3 кг |
| Измерение сопротивления | 1000 MОм |
| Размер (Д x Ш x В) | 10 x 25 x 12,5 см |
| Размер и количество батарей | Тип АА, 6 шт. |
Применение
На объекте заранее определяют точки подключения и ожидаемый уровень сигнала. При повторных обследованиях сохраняют одинаковую схему, режим и обозначение оборудования. Это помогает отличить изменение состояния цепи от различия в условиях измерения. Необычное показание сопоставляют с устройством проверяемой системы, а не рассматривают изолированно.
Комплектация и совместимость

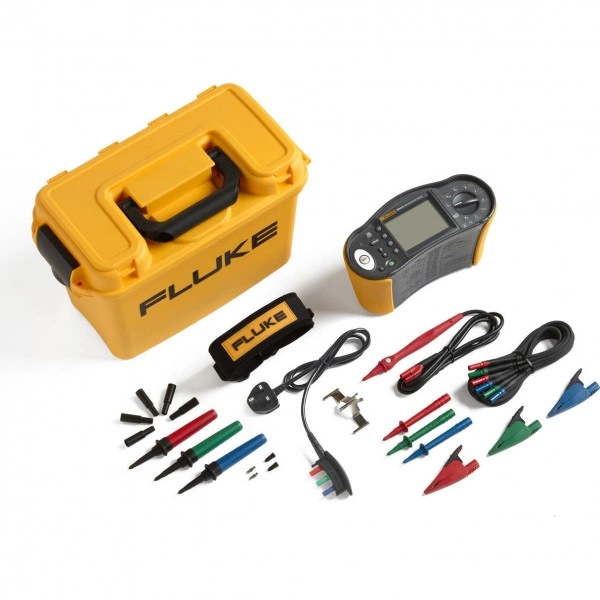

Комплект поставки
- Тестер электроустановок Fluke 1664 FC1 шт.
- Тестер Fluke T1501 шт.
- ПО для управления данными (DMS)1 шт.
