Основная информация о комплекте
Комплект. Состав измерительного набора.
- Напряжение AC
- 500 В
- Максимальное напряжение AC, В
- 500
- Уплотнение
- IP40
- Чередование фаз
- Да
Назначение и исполнение

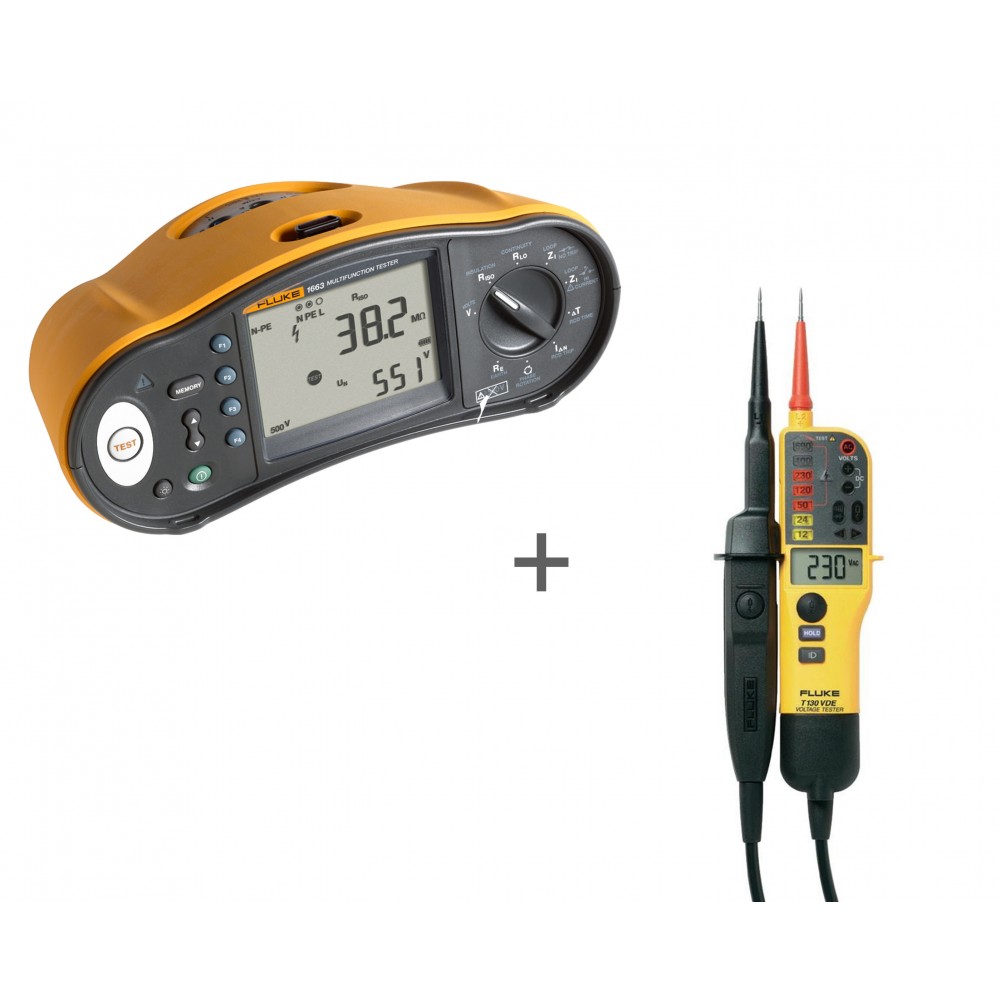

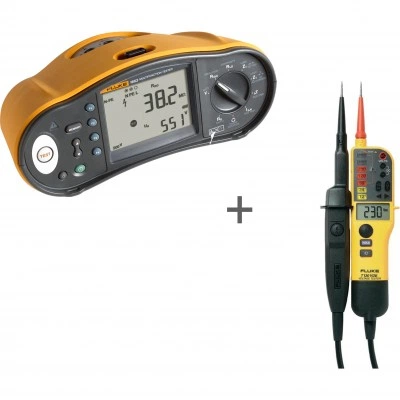

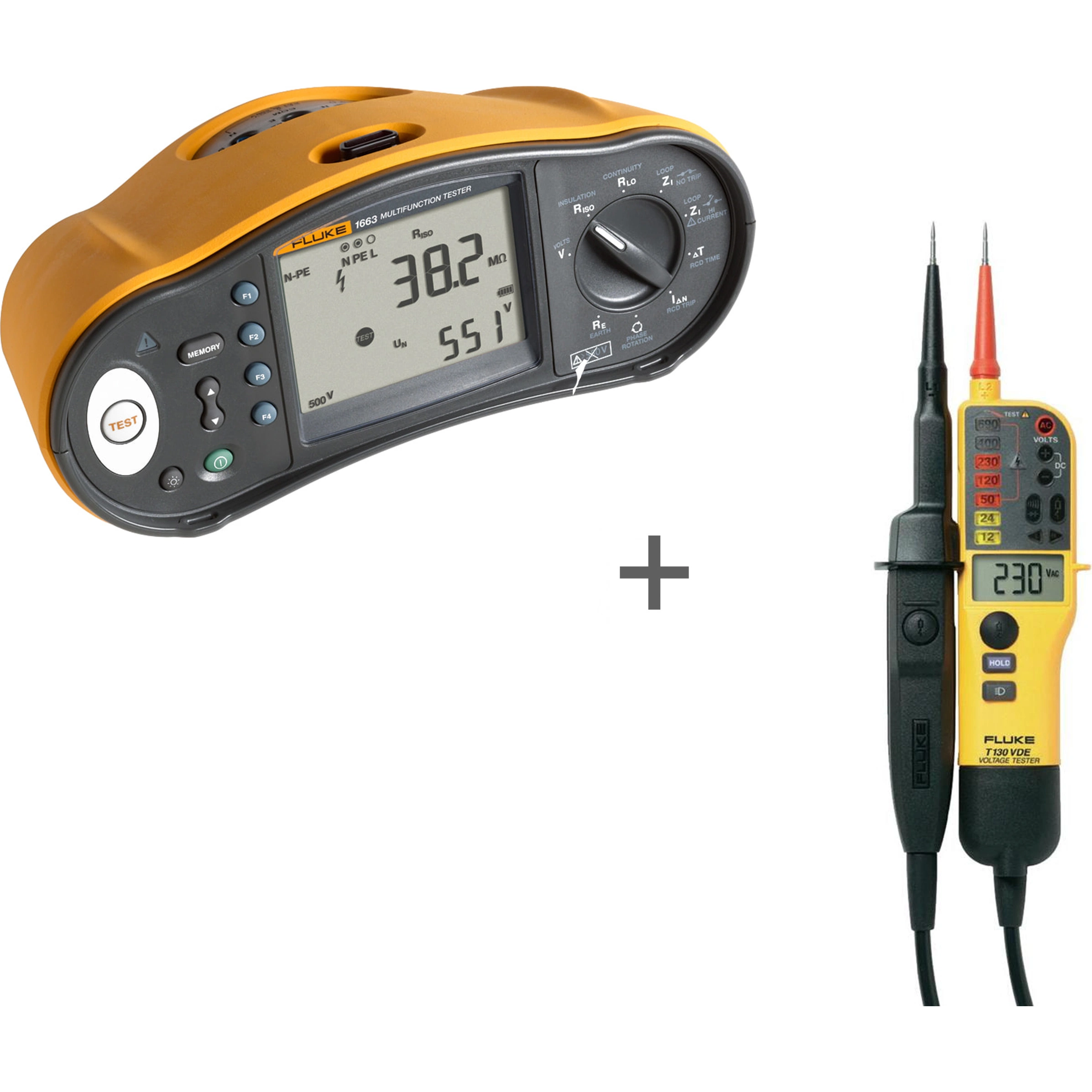

Комплект FLUKE 1663 SCH-TPL KIT/D. Электрический прибор выбирают под измеряемую величину и рабочую цепь. Для этого исполнения важны доступные функции, пределы входов, способ получения показания и удобство подключения. Полное обозначение FLUKE помогает отличить самостоятельную модель от комплекта с дополнительными принадлежностями.
Функциональные возможности 1663 SCH-TPL KIT/D
При диагностике последовательность измерений связывают с задачей: наличие питания, уровень сигнала, состояние соединения или изменение параметра во времени. Несколько функций в одном корпусе позволяют работать с разными вопросами, однако каждая функция сохраняет собственные пределы и условия. Параметры одного режима не переносят автоматически на соседний.
- Целостность цепи на входах L-N, N-PE
- Проверка чувствительных УЗО сглаженного постоянного тока (тип В)
- Сопротивление заземления
- Напряжение и частота
- Проверка полярности проводки, обнаружение повреждений проводов N
- Сопротивление изоляции
- Целостность цепи и сопротивление
- Измерение параметров обмоток электродвигателя с помощью проверки целостности цепи
- Сопротивление контура и линии
- Предполагаемый ток короткого замыкания на землю (PEFC/IK)
- Предполагаемый ток короткого замыкания (PSC/IK)
- Время переключения УЗО
- Уровень размыкания УЗО (проверка пилообразного сигнала)
- Измерение времени и тока размыкания для УЗО типов A и AC в рамках одной проверки
- Переменное значение тока УЗО
- Последовательность автоматических проверок УЗО
- Индикатор чередования фаз
- Переключаемая функция автозапуска (Вкл/Выкл) для проверки УЗО и контуров
- Дисплей с подсветкой

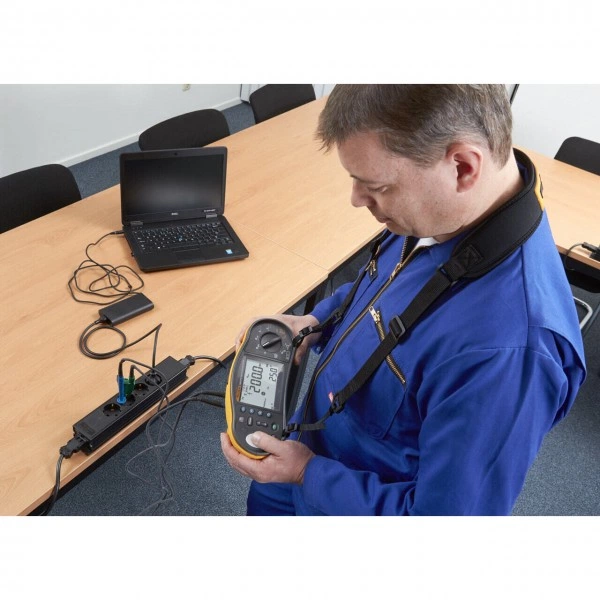

- Компьютерный интерфейс (при использовании с дополнительным ПО FlukeView и Fluke DMS)
- Время и дата (при использовании с дополнительным ПО FlukeView)
- Теперь вы можете получать результаты измерений быстро и в нужной форме благодаря большим и удобным кнопкам, яркому экрану с подсветкой и хорошо различимым звуковым и механическим сигналам, предназначенным для использования в самых разных условиях.
- Прочное высококачественное исполнение призвано максимально продлить срок службы прибора. Это достигается применением износостойкого литого корпуса, более толстого шнура с индикацией износа, прочного отсека батарей и долговечных защитных насадок щупов.
- Полноценное семейство тестеров — возможность выбора прибора по соотношению цены и возможностей для ваших условий применения.
- Степень защиты CAT IV 600 В, CAT III 690 В (T110, T130, T150) Новая линейка двухполюсных тестеров Fluke соответствует требованиям новейшего европейского стандарта безопасности EN 61243-3: 2010, действующего для испытательного оборудования данного типа. (CAT III 600 В и CAT II 690 В для модели T90).
- В приборах предусмотрено четыре способа индикации напряжения постоянного и переменного тока: четкий светодиодный индикатор, яркий цифровой дисплей с показаниями измеряемого значения, проверка целостности проводника со звуковой индикацией и вибрацией для тактильного оповещения (вибрационный индикатор имеется в моделях T110, T130, T150).
- Градуированная шкала с подсветкой и индикаторы с подсветкой
- Тактильное оповещение с помощью вибрации (T110, T130, T150).
- Отключаемый звуковой сигнал для работы в условиях тишины.
- Индикатор низкого уровня заряда батареи.
- Обнаружение напряжения даже при разряженных батареях
- Указатель порядка чередования фаз для трехфазных систем
- Функция проверки УЗО [br] Двухкнопочная схема управления позволяет увеличить ток через проверяемое устройство для преднамеренной активации устройств защитного отключения (УЗО)
- Фиксация изображения на экране (T130, T150)
- Встроенный электрический фонарик (T110, T130, T150)
- Функция однофазной проверки напряжения позволяет быстро определить, какие из проводников находятся под напряжением

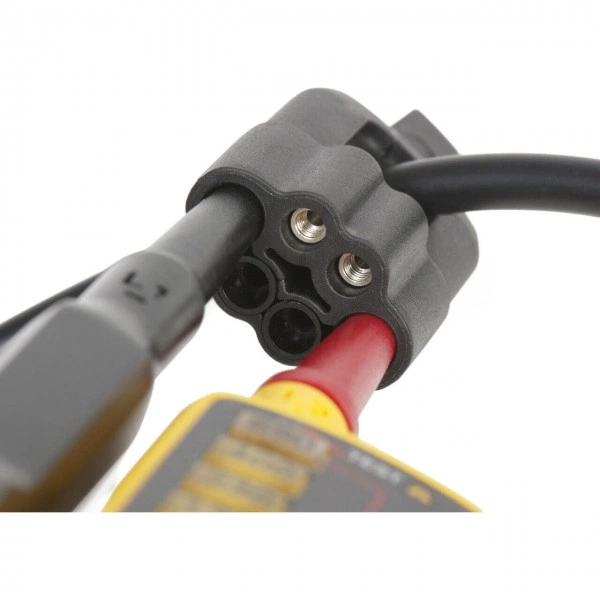

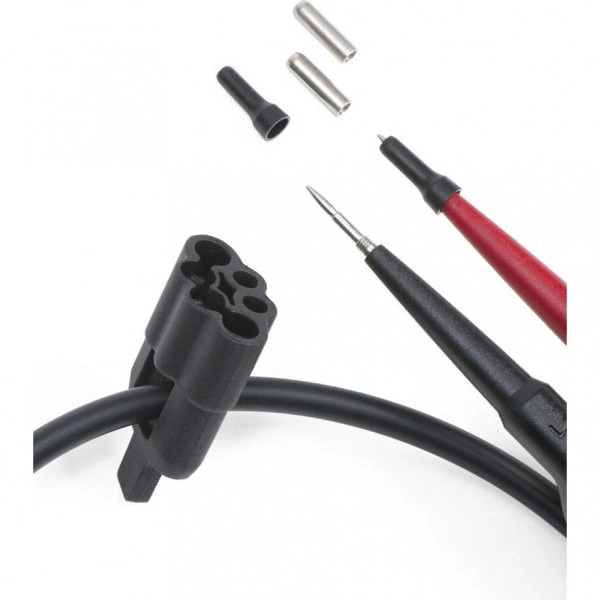

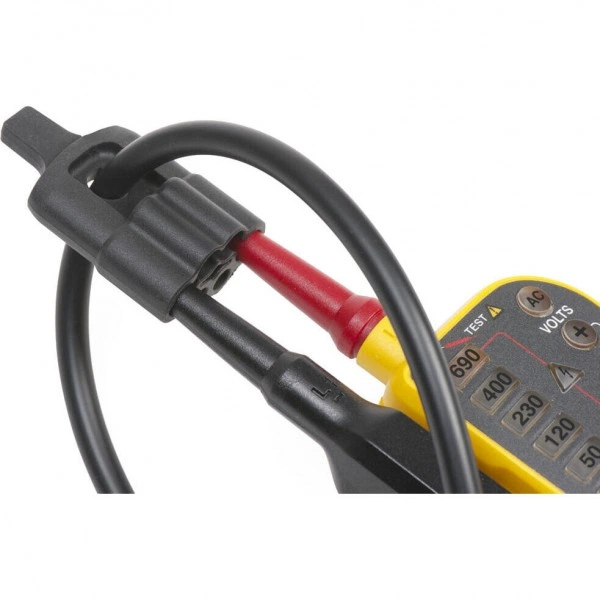

- Нажимные наконечники щупов, принадлежность для защиты и хранения наконечников щупов
- Принадлежность для защиты и хранения наконечников щупов [br] Принадлежность также может быть использована как вспомогательное приспособление для открытия электрических розеток стандарта Великобритании.
- Тестирование сопротивлений до 1999 Ом (T150)
- Изоляция WearGuard™ помогает определить места износа измерительных проводов

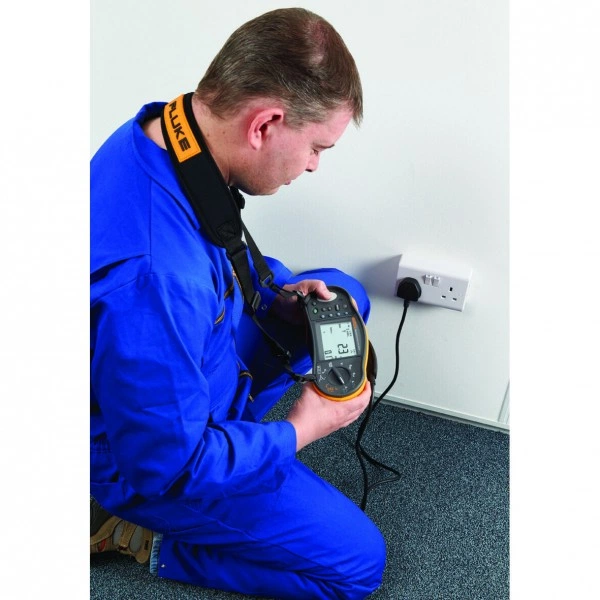

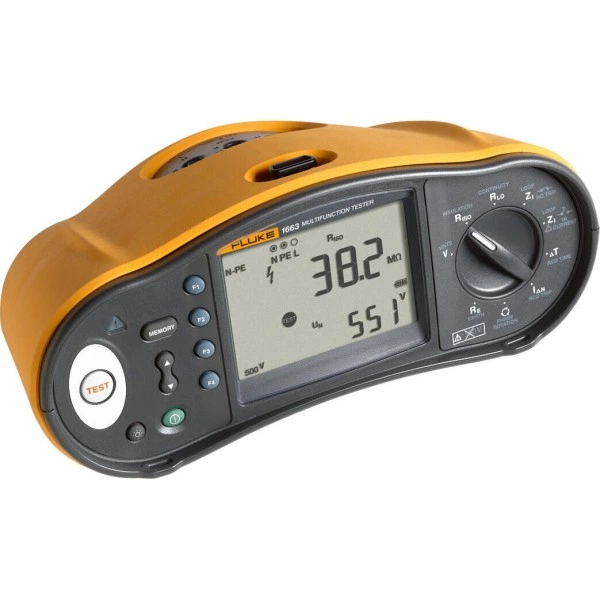

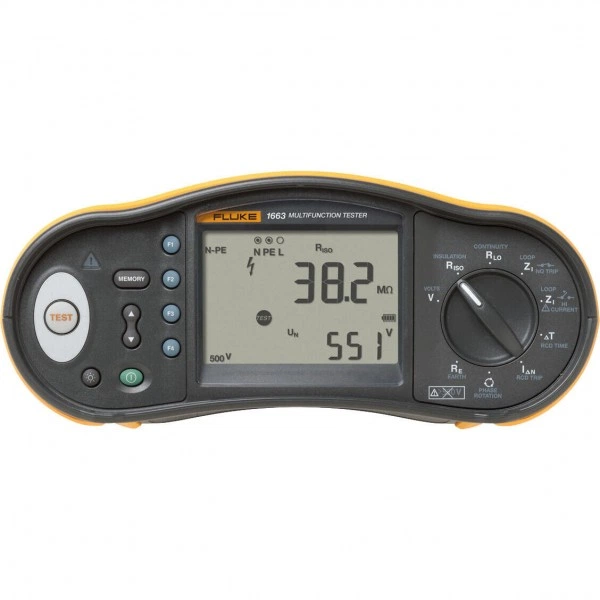

- Fluke 1663 делает вашу работу более продуктивной благодаря быстрому и эффективному выполнению проверок в соответствии с требованиями местного законодательства.

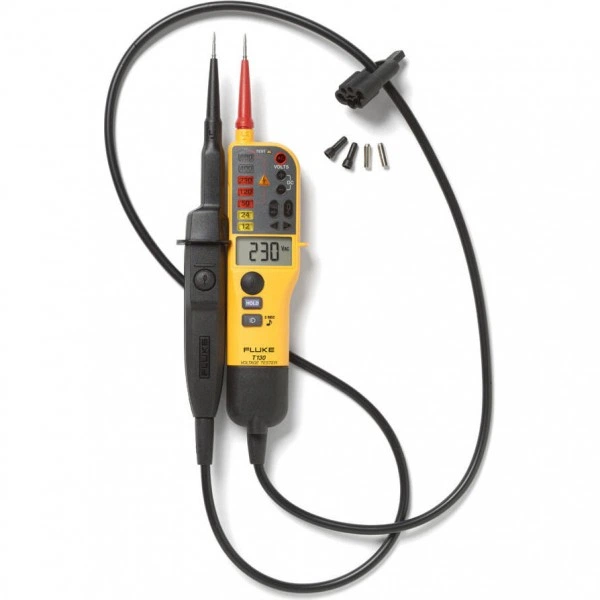

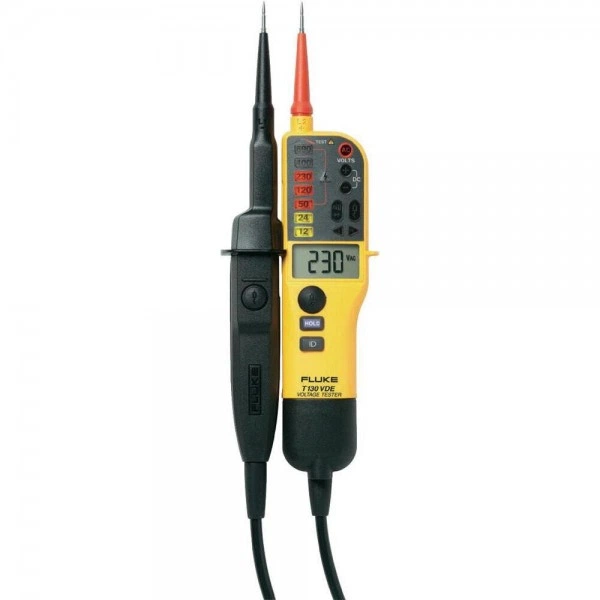

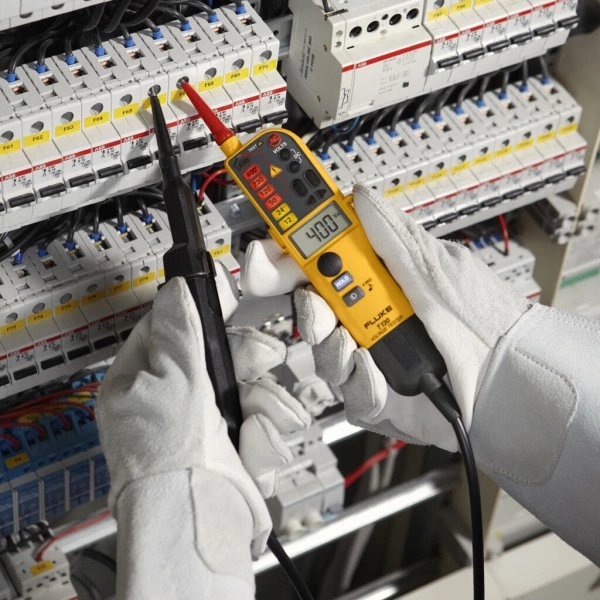

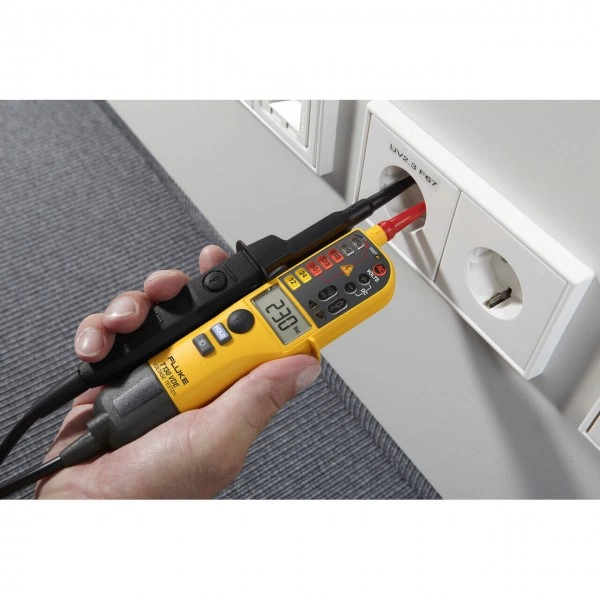

- Тестер напряжения Fluke T130 подходит как для промышленного, так и для бытового использования.
- Помимо светодиодной индикации, позволяющей производить оценочные измерения напряжения по семи уровням от 12 до 690 В, Fluke T130 оснащен цифровым ЖК-дисплеем.

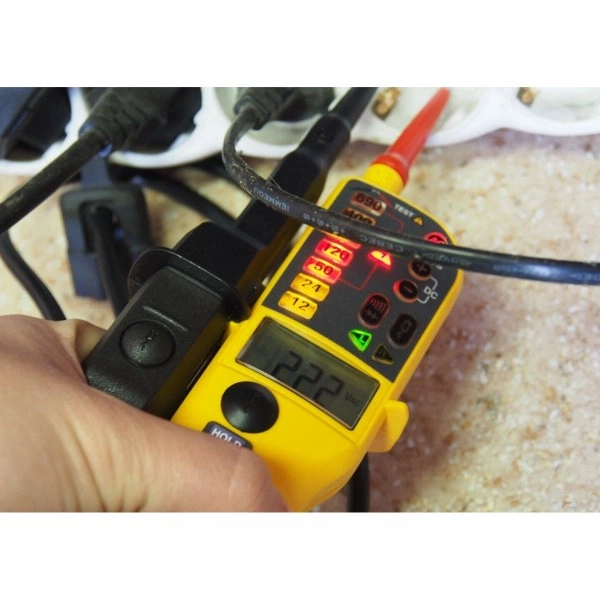

- Выполняя измерения в труднодоступных местах, когда нет возможности отслеживать показания ЖК-индикатора, можно использовать функцию тестера Fluke T130 HOLD, фиксирующую текущие показатели.
- Более низкий порог срабатывания Fluke Т130 в сравнении с младшими моделями позволяет фиксировать напряжения малых номиналов: прибор автоматически включается при наличии напряжения на входе более 6 В.
- Частотный диапазон при измерении переменного напряжения составляет 40 - 400 Гц, поэтому можно использовать тестер как в обычных промышленных и коммерческих сетях, так и в системах с повышенной частотой питания.
- Градуированная шкала с подсветкой и индикаторы с подсветкой Тактильное оповещение с помощью вибрации (T110, T130, T150).
- Тестирование сопротивлений до 1999 Ом (T150) Изоляция WearGuard™ помогает определить места износа измерительных проводов
Технические особенности
Рабочий диапазон, разрешение и погрешность описывают разные свойства результата. Большое количество отсчетов не заменяет оценки точности, а максимальный предел не показывает детализацию малого сигнала. Для сравнения приборов рассматривают одну и ту же величину, режим и уровень сигнала; процентную часть допуска оценивают вместе с добавкой младших разрядов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 500 |
| Уплотнение | IP40 |
| Чередование фаз | Да |
| Звуковая сигнализация | Да |
| Масса (с батареями) | 1,3 кг |
| Измерение сопротивления | 1000 MОм |
| Размер (Д x Ш x В) | 10 x 25 x 12,5 см |
| Размер и количество батарей | Тип АА, 6 шт. |
Применение
На объекте заранее определяют точки подключения и ожидаемый уровень сигнала. При повторных обследованиях сохраняют одинаковую схему, режим и обозначение оборудования. Это помогает отличить изменение состояния цепи от различия в условиях измерения. Необычное показание сопоставляют с устройством проверяемой системы, а не рассматривают изолированно.
Комплектация и совместимость

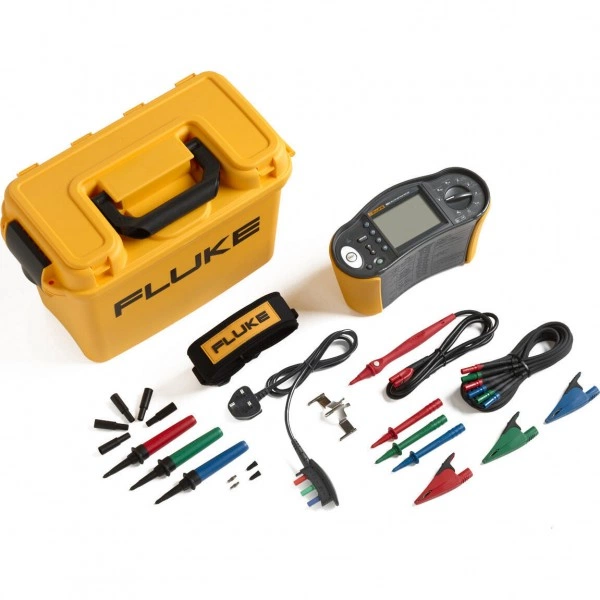

Комплект поставки
- Тестер электроустановок Fluke 16631 шт.
- Тестер Fluke T1301 шт.
- ПО для управления данными (DMS)1 шт.
