Основная информация о комплекте экранированных щупов

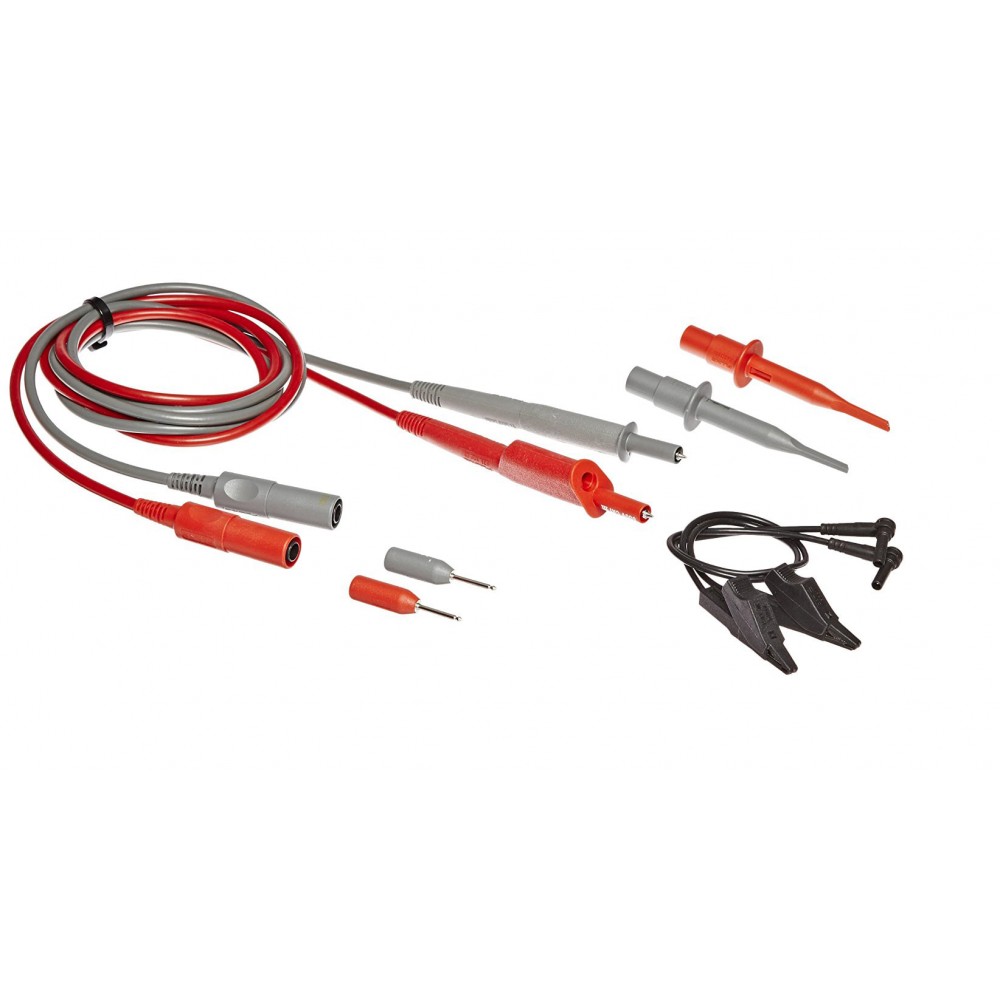

Комплект экранированных щупов. Состав измерительного набора.
- Полоса пропускания
- 12,5 МГц
- Длина
- 1,2 м (48)
- Максимальный ток
- 1 А
- Совместимые модели
- AC120
Назначение и исполнение

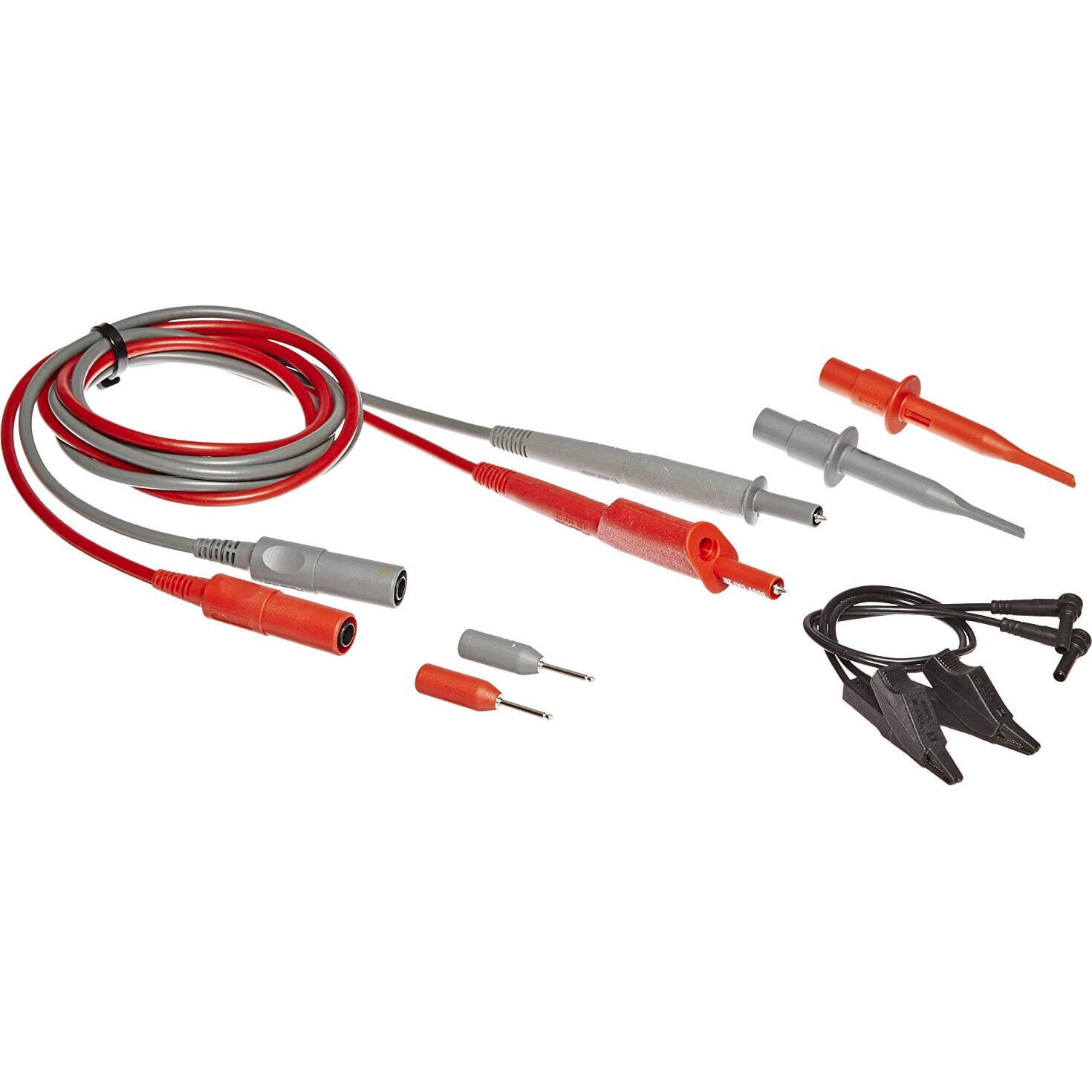

Комплект экранированных щупов FLUKE STL120-III. Измерительные провода, щупы и зажимы FLUKE соединяют измеритель с точкой контроля. При подборе важны назначение контакта, тип разъема, доступ к объекту и допустимые электрические параметры. Провод, наконечник, переходник и зажим выполняют разные роли в тракте и могут поставляться отдельными позициями.
Функциональные возможности STL120-III
Форма рабочей части определяет способ доступа к контакту. Разъем со стороны прибора и контакт со стороны объекта проверяют раздельно. Один размер соединения не гарантирует, что принадлежность подходит к каждому измерителю с внешне похожим гнездом. Для рабочего набора используют подтвержденное сочетание компонентов.
- Полоса пропускания: 12,5 МГц
- Максимальное напряжение сигнала: 600 В ср.кв. категория безопасности CAT III согласно IEC 61010-031:2008
- Максимальное напряжение относительно заземления: 600 В ср.кв. категория безопасности CAT III согласно IEC 61010-031:2008
- Максимальный ток: 1 А
- Дополнительный 2-мм наконечник: 600 В, категория безопасности CAT II согласно IEC 61010-031:2008
- Длина: 1,2 м (48)
- Предназначены для использования с приборами серии Fluke ScopeMeter 120.
- Совместимы с зажимами типа «крокодил» AC120 и крючковыми зажимами HC120.
- Углубленные изолированные разъемы обеспечивают безопасное применение, а выемка на наконечнике предотвращает его соскальзывание.
- Набор из двух щупов (красный и серый) с двойной силиконовой изоляцией для бесшумных измерений.
- В комплект включены безопасные проводники заземления.
- Конструктивные решения для предотвращения деформаций и сверхтвердые наконечники щупов обеспечивают длительный срок эксплуатации.
- Особенности и преимущества:
- Максимальное напряжение сигнала: 600 В ср.кв.
- Категория безопасности CAT III согласно IEC 61010-031:2008
- Максимальное напряжение относительно заземления: 600 В ср.кв.
Технические особенности
Допустимые ток, напряжение и категория измерений относятся к конкретной конфигурации принадлежности. Если защитная насадка меняет открытый участок наконечника, применимость проверяют для используемого состояния. Более высокий предел базового прибора не увеличивает автоматически возможности подключенного провода или зажима.
Основные характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 12,5 МГц |
| Совместимость | Зажимами типа «крокодил» AC120 и крючковыми зажимами HC120 |
| Длина | 1,2 м (48) |
| Максимальный ток | 1 А |
| Совместимые модели | AC120 |
| Категория безопасности CAT III согласно IEC 61010-031 | 2008 |
| Дополнительный 2-мм наконечник | 600 В, категория безопасности CAT II согласно IEC 61010-031:2008 |
| Максимальное напряжение сигнала | 600 В ср.кв. категория безопасности CAT III согласно IEC 61010-031:2008 |
Применение
Перед работой оценивают доступ к точке, устойчивость соединения и размещение проводов. Длину выбирают с учетом маршрута, чтобы не создавать ненужного натяжения и петель. Для повторных измерений полезно сохранять одинаковое соединение; изменение контакта может влиять на результат независимо от настройки измерителя.
Комплектация и совместимость
Совместимость
- Зажимами типа «крокодил» AC120 и крючковыми зажимами HC120
