Основная информация о калибраторе петли тока
Калибратор петли тока. Проверка измерительных каналов.
- Ток DC
- 0,1 А
- Защита
- IP40
Назначение и исполнение

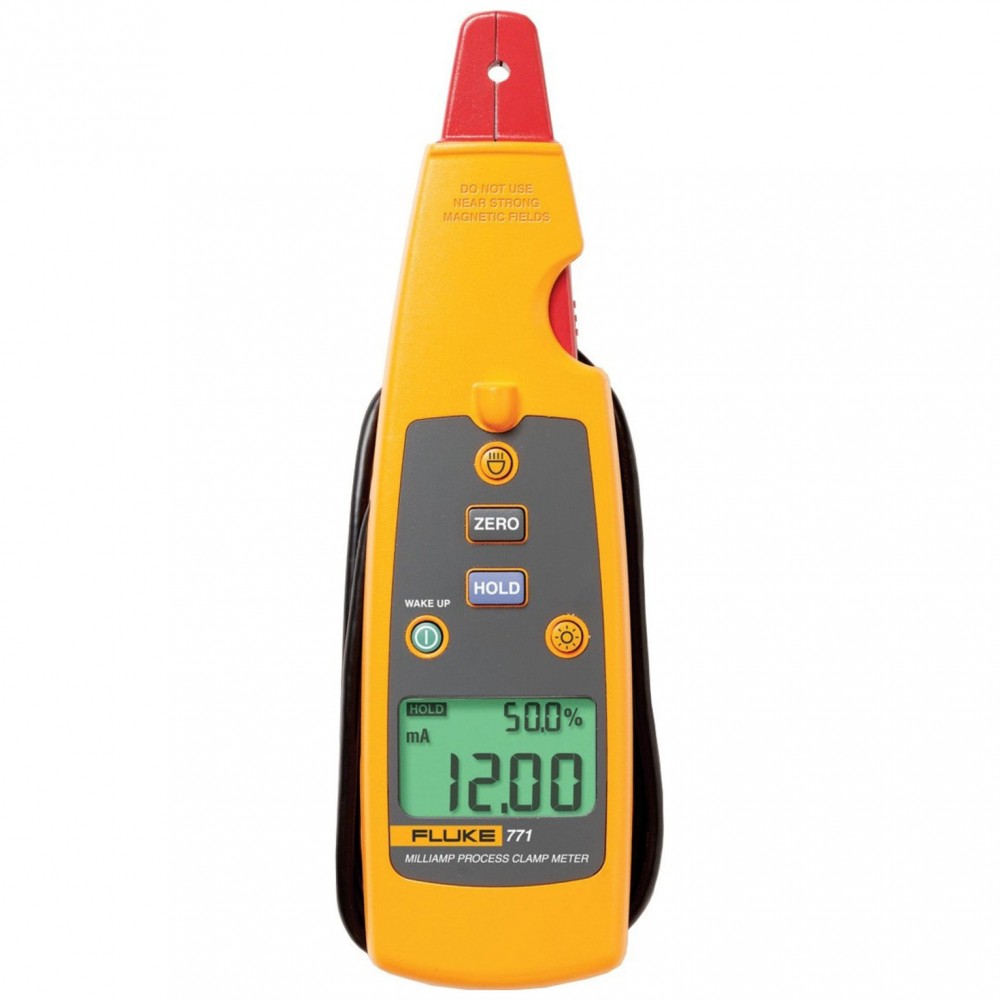

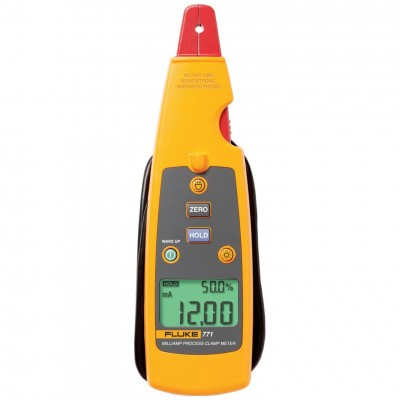

Калибратор петли тока FLUKE 771. Калибровочное оборудование FLUKE применяют для воспроизведения или измерения предусмотренных величин при проверке измерительных каналов. Генерация сигнала и его измерение являются отдельными функциями. Для конкретного исполнения проверяют направления работы, диапазоны, разрешение и требования к подключению.
Функциональные возможности 771
При настройке канала важно согласовать тип сигнала и схему соединения. Электрический выход, имитация датчика и измерительный вход могут требовать разных клемм и условий нагрузки. Наличие функции в описании серии не означает ее наличие в любом модуле или комплекте. Рабочую последовательность составляют по точным возможностям выбранной модели.
- Проведение измерений тока в мА путем размыкания провода и создания разрыва токовой петли
- Звонок в диспетчерскую для изоляции петли
- Проверка аналогового входа/выхода через пульт
- Поиск и устранение неисправностей устройств через входы и выходы для измерения малых токов (мА)
- Ремонт цепей с силой тока от 4-х до 20мА с нерегулярными сбоями и неисправностями.
- Возвращение в мастерскую за дополнительными инструментами
- Разрешение и чувствительность - порядка 0,01 мА
- Измерение сигнала от 4 до 20 мА без разрыва контура тока!
- Измерение сигналов с малыми токами на выводах ПЛК и аналоговых входах/выходах системы управления

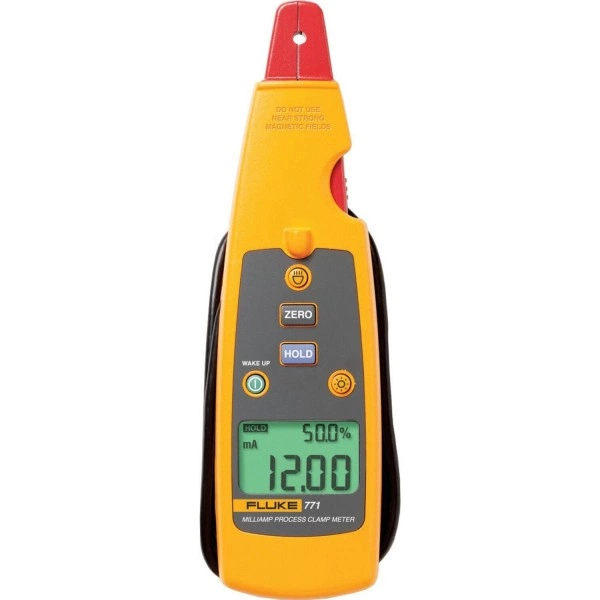

- Двойной дисплей с задней подсветкой, показывающий результат измерения тока как в мА, так и в виде процента от диапазона 4-20 мА
- Встроенный фонарь для точечного освещения проводников в местах, где не проникает внешний свет
- Отдельный зажим с удлинительным кабелем для проведения измерений в труднодоступных местах
- Измерение сигналов 10-50 мА в старых системах управления, использующих диапазон 99,9 мА.
- Автоматическое изменение сигнала 4-20 мА для дистанционного тестирования
- Настройки экономии энергии, автоматическое отключение, выключение подсветки по времени для продления срока службы аккумуляторов
- Функция Hold позволяет получить и отобразить на дисплее показания при непостоянных значениях измеряемых параметров
- Измерение сигналов 4-20 мА внутри цепи
- Одновременное измерение слабых токов внутри цепи с источником питания 24 В и проверочных преобразователей
- Генерация сигналов 4-20 мА для проверки входов/выходов систем управления и устройств I/P
- Вывод линейно-пилообразного сигнала слабого тока или сигнала слабого тока с шагом 25%
- Измерение постоянного напряжения для проверки питания 24 В или сигналов напряжения входов/выходов
- Генерация напряжения пост. тока, для проверки устройств входа, принимающих сигнал 1-5 В или 0-10 В
- Позволяет запись сигнала слабого тока в отдельный регистратор без разрыва токовой петли
- Исходящий сигнал слабого тока позволяет вести запись тока 4-20 мА на цифровой мультиметр с функцией регистрации данных или другое устройство без разрыва токовой петли
- Вх./Вых слабого тока: одновременное измерение сигнала слабого тока клещами и генерация сигнала слабого тока Подача входного сигнала слабого тока на устройство и измерение сигнала на его выходе в диапазоне 4-20 мА для таких устройств как клапаны или изоляторы слабого тока
- Подача входного сигнала слабого тока на устройство и измерение сигнала на его выходе в диапазоне 4-20 мА для таких устройств как клапаны или изоляторы слабого тока
- Вывод линейно-пилообразного сигнала напряжения или сигнала напряжения с шагом 25% Автоматическое изменение напряжения для дистанционного тестирования
- Автоматическое изменение напряжения для дистанционного тестирования

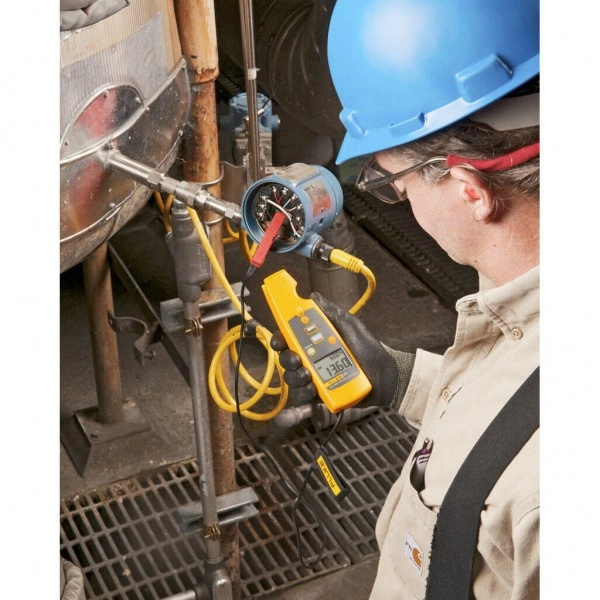

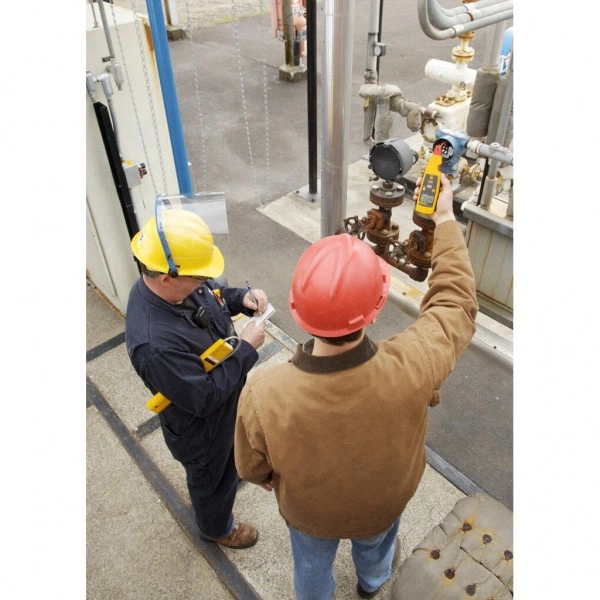

- Используя калибратор петли тока с клещами для измерений малых токов Fluke 771, можно выполнять измерения без разрыва линии передачи, существенно сократив тем самым трудозатраты и время выполнения работ.
- Функциональные возможности Fluke 771

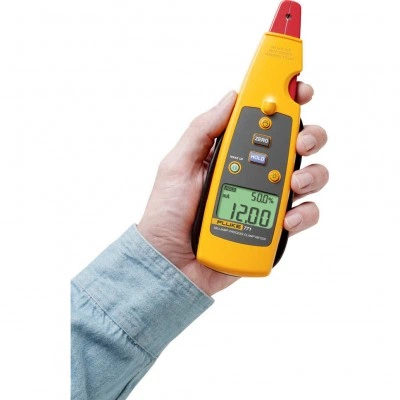

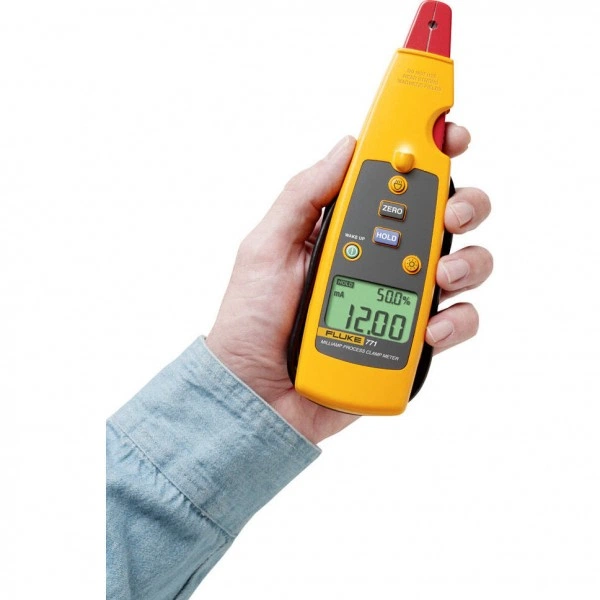

- Калибратор Fluke 771 выполнен в форм-факторе токовых клещей, что позволяет производить замеры без электрического контакта с проверяемым оборудованием.

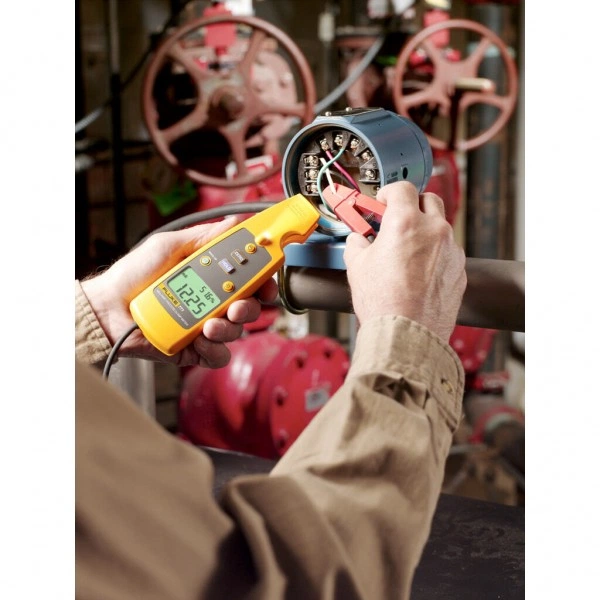

- В отличие от токовых клещей "классического типа", измерительный зажим калибратора Fluke 771 имеет съемную конструкцию (может быть отделен от корпуса, оставаясь соединенным кабелем-удлинителем), что позволяет производить замеры в труднодоступных местах.
- Для обеспечения удобства настройки устройств управления и датчиков с интерфейсом "токовая петля" измеряемый сигнал отображается не только в виде абсолютной величины, но и в процентном соотношении (в интервале от 4 до 20 мА), при этом оба показателя выводятся на дисплей одновременно.
- На клещевом зажиме нанесена стрелка, указывающая направление измеряемого тока – отрицательные показания на дисплее указывают о противоположном подключении измерителя.
- При выполнении измерений в неудобном положении можно зафиксировать текущие показания измеряемой величины на дисплее, используя кнопку HOLD, и просмотреть результат по окончании замера.
- С помощью Fluke 771 можно беспрепятственно выполнять измерения даже в неосвещенных помещениях и шкафах управления, так как прибор оснащен подсветкой дисплея и светодиодным фонариком для освещения места измерений.
- Если вам не хватает времени в напряженный день, возьмите клещи для измерения малых токов Fluke 77X.
- Теперь можно проводить поиск и устранение неисправностей цепей с силой тока от 4-х до 20мА без разрыва токовой петли или выключения системы.
- Ниже приводятся несколько примеров того, как вам могут пригодиться клещи для измерения малых токов серии 77X:
- Совмещение функций нескольких приборов для поиска и устранения неисправностей в одном (источник/имитатор) Освобождение от необходимости возвращаться в мастерскую за калибратором петли для проведения поиска и устранения неисправностей после обнаружения некачественного сигнала методом неконтактного измерения Генерация и измерение напряжения постоянного тока (только 773) Проведение поиска и устранения неисправностей устройств ввода-вывода сигналов напряжения Измерение присутствия питания петли тока 24 В.
- От 1 до 5 В или от 0 до 10 В.
- Проверка диаграммного самописца Вх./Вых - от 4 до 20 мА (только 773) Двухканальная генерация и измерения малых токов для поиска и устранения неисправностей Генерация сигналов 4 - 20 мА на клапаны и блок формирования сигналов малого тока с одновременным измерением изменения положения выходных сигналов 4 - 20 мА.
- Измеренный вывод сигналов 4 - 20 мА (только 773) Измеренный вывод сигналов слабого тока обеспечивает вывод репрезентативного сигнала слабого тока для измеренного значения слабого тока.
- Подключение цифрового мультиметра с функцией регистрации данных и запись сигнала слабого тока без разрыва токовой петли Питание петли тока (772 и 773) Питание преобразователя Тест с имитацией тока утечки установленного питания петли тока 24 В.
- Питание преобразователя с измерением сигналов 4-20 мА на выходах преобразователя для поиска и устранения неисправностей.
- Двойной дисплей с задней подсветкой, показывающий результат измерения тока как в мА, так и в виде процента от диапазона 4-20 мА (771, 772 и 773) Очистка результатов текущего измерения Оценка быстрого измерения Подсветка места измерения (771, 772 и 773) Яркое освещение проводников в местах, где не проникает внешний свет Процесс измерения стал проще и быстрее Измерение в диапазоне до 99,9 мА, бесконтактное (771, 772 и 773) Различные виды измерений.
- Измерение сигналов 10-50 мА в старых системах управления Автоматическое выключение (771, 772 и 773) Задняя подсветка отключается через 15 минут, фонарь - через 2 минуты.
- Расширьте спектр возможностей популярных токоизмерительных клещей серии 771 с помощью моделей серий 772 и 773.
- Характеристики приборов Fluke серий 771, 772 и 773:
- Дополнительные функции моделей 772 и 773:
- Дополнительные характеристики модели 773:
- В чем разница между моделями серии 77X?
Технические особенности
Оценка результата включает источник сигнала, соединения, проверяемый канал и условия среды. Паспортная погрешность одного элемента не описывает автоматически весь процесс. Для сравнения исполнений используют одинаковые величины и условия, отдельно рассматривая разрешение установки и допустимое отклонение воспроизводимого значения.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальный ток DC, А | 0,1 |
| Класс защиты IP | IP40 |
| Характеристики условий эксплуатации: Степень защиты | IP 40 |
| Характеристики условий эксплуатации: Рабочая температура | От -10 до 50 ºC |
| Характеристики условий эксплуатации: Вес | 260 г, (9.1 унц.) 772, 773: 410 г, (14.4 унц.) |
| Характеристики условий эксплуатации: Ударопрочность | Падение с высоты 1 м (без измерительного зажима) |
| Характеристики условий эксплуатации: Вибрация | Случайная вибрация с ускорением до 2 g в диапазоне частот 5-500 Гц |
| Характеристики условий эксплуатации: Рабочая влажность | < 90% при темп. менее 30 ºC, < 75% при темп. от 30 до 55ºC |
Применение
Такой прибор включают в задачи наладки, обслуживания и проверки оборудования в рамках применимой процедуры. Заранее определяют контрольные точки, требуемый вид сигнала, питание и принадлежности. Сохранение исходных настроек и полученных показаний помогает проследить результат регулировки и повторить проверку после обслуживания.
Комплектация и совместимость

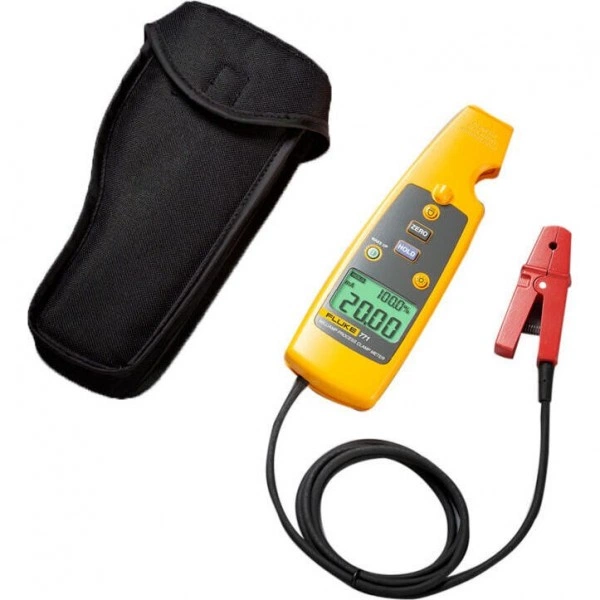

Комплект поставки
- Калибратор Fluke 7711 шт.
- Руководство пользователя1 шт.
- Мягкая сумка для переноски1 шт.
