Основная информация о калибраторе давления
Калибратор давления. Проверка измерительных каналов.
- Напряжение DC
- 30 В
- Ток DC
- 0,024 А
Назначение и исполнение

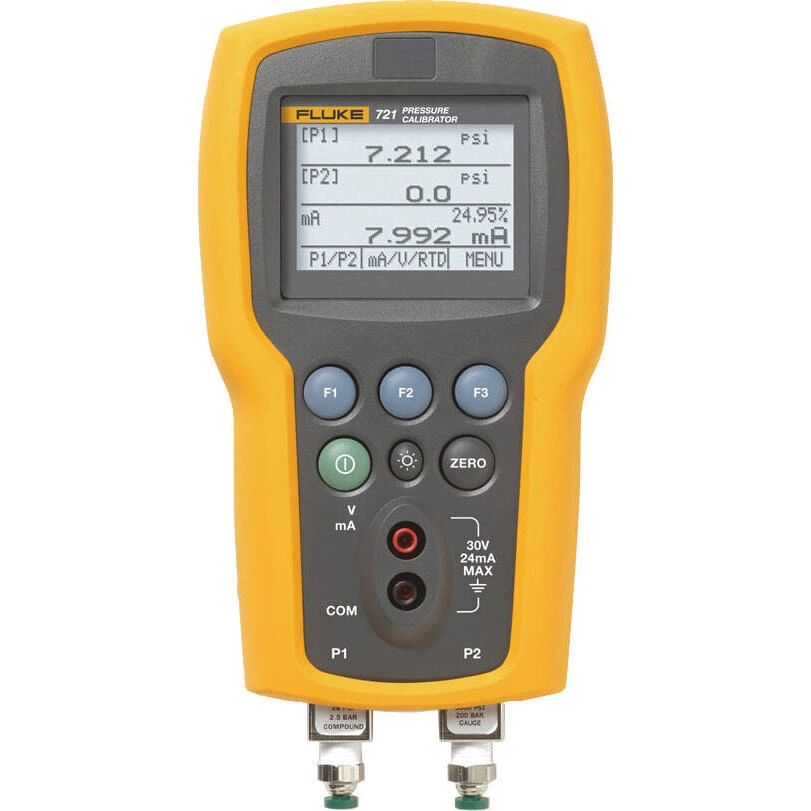

Калибратор давления FLUKE 721-1603. Оборудование FLUKE для работы с давлением выбирают по диапазону, виду давления и допустимой среде. Абсолютное, избыточное и дифференциальное давление описывают разные задачи. Калибратор, измерительный модуль, насос и соединительная принадлежность имеют разные функции и не заменяют друг друга одним фактом наличия резьбового соединения.
Функциональные возможности 721-1603
При подготовке комплекта согласуют измерение, создание давления и подключение проверяемого устройства. Совместимый модуль может расширять систему, однако его диапазон и требования к среде остаются собственными параметрами. Характеристики соседних модулей серии не следует считать пределами установленного исполнения.
- Два изолированных датчика давления из нержавеющей стали с точностью 0,025 %
- Вход термометра сопротивления Pt100 для измерения температуры, (щуп опционально)
- Измерение сигналов силой от 4 до 20 мA
- Внутренний источник питания петли тока 24 В обеспечивает энергией проверяемый датчик
- Измерение до 30 В пост. тока, проверка источника питания петли тока 24 В
- Расширенный диапазон измерения давления с подключением к внешнему модулю давления серии 700 (29 диапазонов)
- На крупном графическом дисплее с подсветкой одновременно отображаются данные до трех измерений
- Хранение пяти настроек для последующего использования
- Калибратор 721 может быть оснащен одним из датчиков низкого давления (16 фунтов/кв. дюйм (1,1 бар) или 36 фунтов/кв. дюйм (2,48 бар)) и одним из 7 устройств высокого давления, включая 100, 300, 500, 1000, 1500, 3000 или 5000 фунтов/кв. дюйм (6,9, 20, 24,5, 69, 103,4, 200, 345 бар).
Технические особенности
Уплотнение, соединители и рабочая среда влияют на применимость комплекта. Параметры точности оценивают вместе с температурными условиями и принятой схемой проверки. Предел рабочего давления, перегрузка и разрушающее давление имеют разное назначение; более высокое аварийное значение не является разрешенным повседневным режимом.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение DC, В | 30 |
| Максимальный ток DC, А | 0,024 |
| Температура | От –50 до 150 °C4 |
| Давление | От -0,83 бар до 20 бар |
| Ресурс батареи | Обычно >35 часов |
| Масса | 03539 кг (1 фунт 3 унции) |
| Параметры питания | 6,0 В пост. тока |
| Высота над уровнем моря | 2 000 метров |
Применение
Перед подбором уточняют тип датчика или преобразователя, рабочую среду, соединение и контрольные точки. Для повторной проверки полезно сохранять схему, направление изменения давления и условия установления показания. При транспортировке и хранении защищают соединения от загрязнения и учитывают требования к конкретной среде.
Подготовка рабочего набора
Для работы с FLUKE 721-1603 сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость
Комплект поставки
- Калибратор давления с двойным датчиком, 16 фунтов/кв. дюйм, 300 фунтов/кв. дюйм1 шт.
- Четыре (4) батареи типа АА1 шт.
- Ручная регулировка1 шт.
- Измерительные провода1 шт.
- Сертификат калибровки1 шт.
- Мягкий футляр1 шт.
