Основная информация о калибраторе давления
Калибратор давления. Проверка измерительных каналов.
- Напряжение DC
- 30 В
- Ток DC
- 0,024 А
Назначение и исполнение

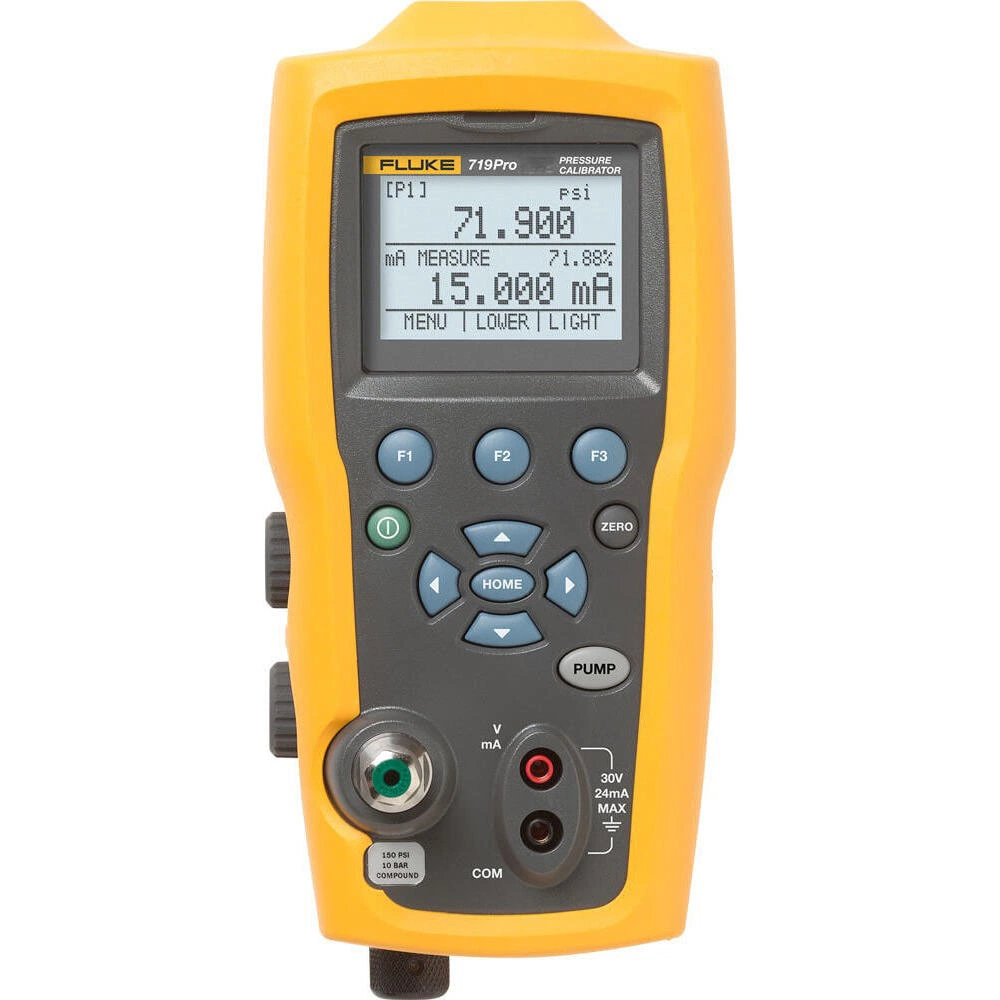

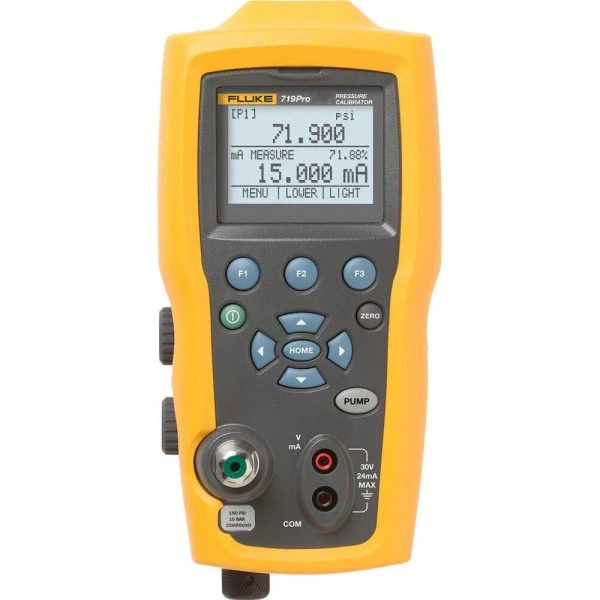

Калибратор давления FLUKE 719PRO-30G. Оборудование FLUKE для работы с давлением выбирают по диапазону, виду давления и допустимой среде. Абсолютное, избыточное и дифференциальное давление описывают разные задачи. Калибратор, измерительный модуль, насос и соединительная принадлежность имеют разные функции и не заменяют друг друга одним фактом наличия резьбового соединения.
Функциональные возможности 719PRO-30G
При подготовке комплекта согласуют измерение, создание давления и подключение проверяемого устройства. Совместимый модуль может расширять систему, однако его диапазон и требования к среде остаются собственными параметрами. Характеристики соседних модулей серии не следует считать пределами установленного исполнения.
- Измерение давления с внутреннего или внешнего датчика
- Подаваемые/эмулируемые или измеряемые значения мА
- Температура, измеряемая дополнительным датчиком RTD.
- Интегрированный электрический насос для проведения калибровки одной рукой
- Функция проверки реле давления позволяет проконтролировать работу реле
- Точная регулировка давления с верньером для простой и точной калибровки давления
- Диапазоны давления 30, 150 и 300 фунтов на кв. дюйм (PSI)
- Программируемый калибратор давления предела насоса: Устраняет слишком высокое давление Позволяет программировать заданные значения давления подкачки
- Устраняет слишком высокое давление
- Позволяет программировать заданные значения давления подкачки
- Расширенный диапазон измерений с любым из двадцати девяти (29) модулей измерения давления 700Pxx
- Отверстия для очистки насоса уменьшают вероятность отказа насоса из-за попадания влаги и жидкостей
- Гидравлический затвор в комплекте устройства снижает вероятность повреждения от попадания жидкости при проведении опасных работ
- Точность измерения температуры с помощью дополнительного датчика RTD
Технические особенности
Уплотнение, соединители и рабочая среда влияют на применимость комплекта. Параметры точности оценивают вместе с температурными условиями и принятой схемой проверки. Предел рабочего давления, перегрузка и разрушающее давление имеют разное назначение; более высокое аварийное значение не является разрешенным повседневным режимом.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение DC, В | 30 |
| Максимальный ток DC, А | 0,024 |
| Давление | –0,8 до 2 бар |
| Температура | От –50 до 150 °C4 |
| Масса | С чехлом 1,2 кг (2,5 фунта) |
| Подключения: Давление | Гнездо 1/8 дюйма NPT |
| Подключения: RTD | 4-штырьковый, миниатюрный, круговой |
| Подключения: Электрика | Стандартный разъем типа «банан» |
Применение
Перед подбором уточняют тип датчика или преобразователя, рабочую среду, соединение и контрольные точки. Для повторной проверки полезно сохранять схему, направление изменения давления и условия установления показания. При транспортировке и хранении защищают соединения от загрязнения и учитывают требования к конкретной среде.
Комплектация и совместимость
Комплект поставки
- Калибратор Fluke 719PRO-30G1 шт.
- Измерительные провода с зажимами типа «крокодил»1 шт.
- Гидравлический затвор1 шт.
- Переходник ISO с 1/4 дюйма NPT на 1/4 дюйма1 шт.
- Дополнительный комплект шлангов с (2) быстро монтируемыми переходниками 1/8 дюйма и шлангом 1 метр1 шт.
- Сертификат калибровки1 шт.
- Печатное руководство пользователя и руководство пользователя на компакт-диске на 14 языках1 шт.
- Футляр для переноски1 шт.
