Основная информация о калибраторе давления
Калибратор давления. Проверка измерительных каналов.
- Ток DC
- 0,024 А
- Максимальный ток DC, А
- 0,024
- мA: Шкала
- 0 - 24 мА
- мA: Разрешение
- 0,001 мА
Назначение и исполнение

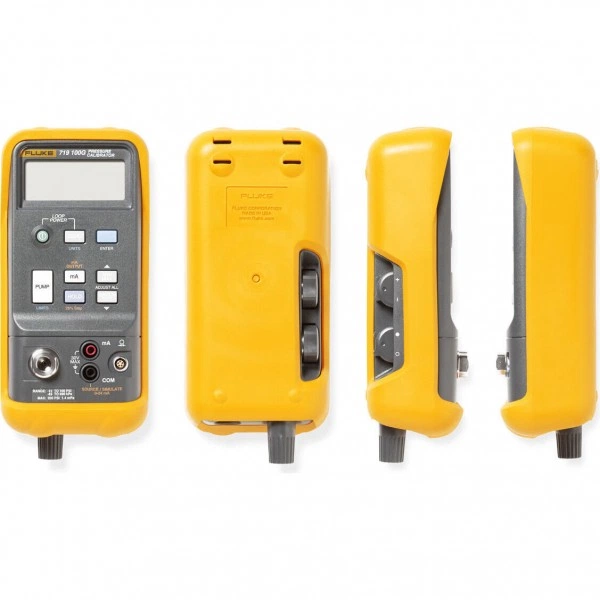

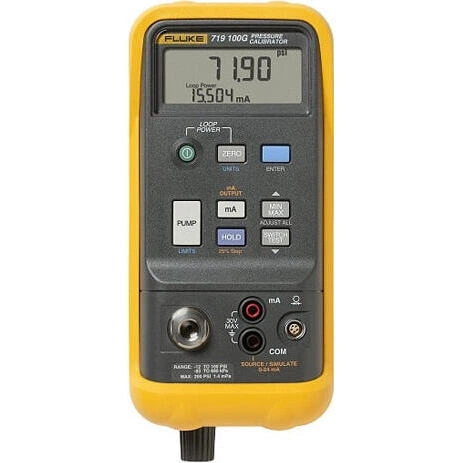

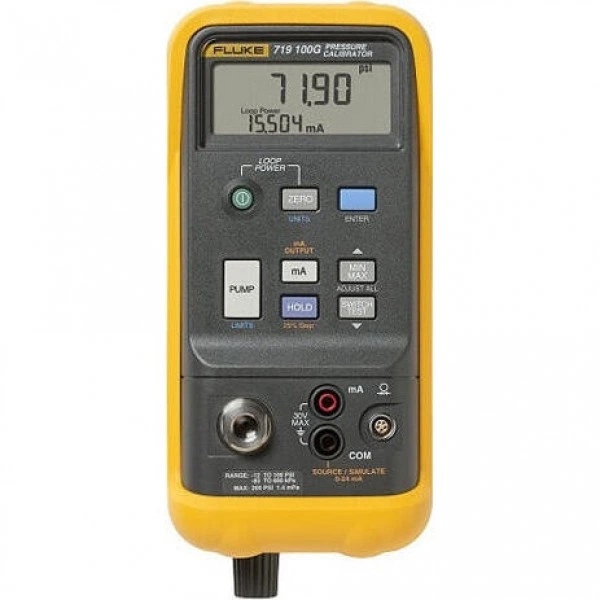

Калибратор давления FLUKE 719 100G. Оборудование FLUKE для работы с давлением выбирают по диапазону, виду давления и допустимой среде. Абсолютное, избыточное и дифференциальное давление описывают разные задачи. Калибратор, измерительный модуль, насос и соединительная принадлежность имеют разные функции и не заменяют друг друга одним фактом наличия резьбового соединения.
Функциональные возможности 719 100G
При подготовке комплекта согласуют измерение, создание давления и подключение проверяемого устройства. Совместимый модуль может расширять систему, однако его диапазон и требования к среде остаются собственными параметрами. Характеристики соседних модулей серии не следует считать пределами установленного исполнения.
- Электрический насос для проведения калибровки одной рукой
- Наименьшая в своем классе погрешность измерения давления - 0,025 %
- Наивысшая в своем классе точность при использовании в качестве измерителя силы тока (мА) и источника слабого тока - 0,015 %
- Верньер для точного регулирования при калибровке давления
- Выпускной клапан с переменной скоростью утечки для облегчения регулировки давления
- Диапазоны давления 30 фунтов на кв. дюйм (PSI) и 100 фунтов на кв. дюйм (PSI)
- Предотвращение создания избыточного давления
- Предоставление пользователю возможности программирования заданных значений давления
- Расширенный диапазон измерений с любым из двадцати девяти (29) Модулей измерения давления700Pxx
- Источник слабого тока (мА) с одновременным измерением давления, используется при проверке клапанов и устройств I/P
- Имитация слаботочных электрических сигналов для наладки управляющих цепей с силой тока от 4-х до 20мА
- Встроенная функция проверки переключателя для контроля переключателя давления
- Питание преобразователей во время испытания с использованием петли тока 24 В с одновременным измерением силы тока
- Калибратор давления оборудован очистным отверстием проверенной конструкции, что сводит к минимуму отказы
- Электрический калибратор давления Fluke 719 со встроенным электрическим насосом современной конструкции превращает калибровку давления в очень простую операцию!
- Уникальная конструкция очистного отверстия сводит к минимуму отказы и облегчает очистку калибратора модели 719, исключая необходимость ремонта.

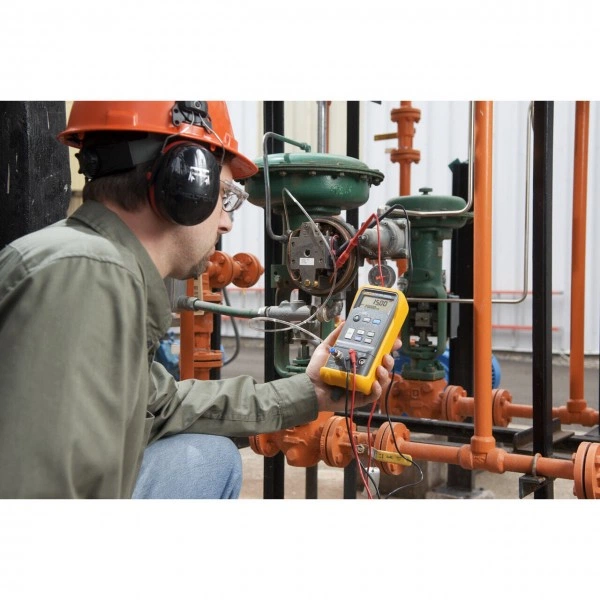

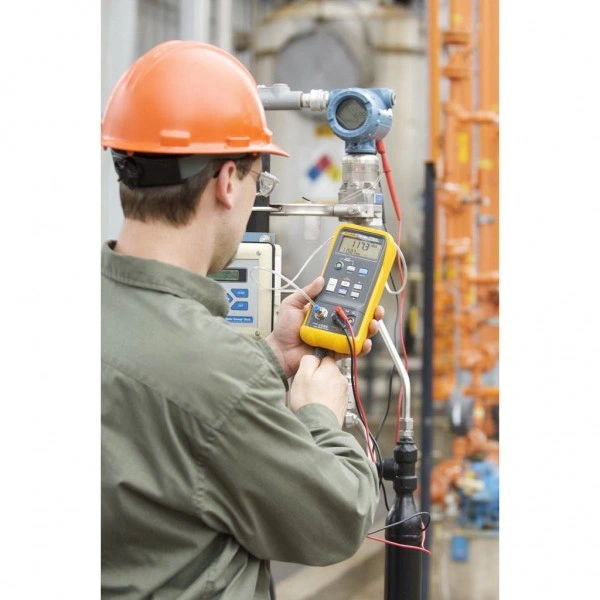

- Калибратор давления Fluke 719 обеспечивает полный цикл работ по поверке и настройке электронных датчиков и переключателей давления, а также систем автоматики, в составе которых функционируют данные устройства.
- Данная модель также является и полнофункциональным калибратором токовой петли: помимо измерения токового сигнала, Fluke 719 способен генерировать его, имитируя работу датчиков.
- Различные модификации калибратора Fluke 719 отличаются показателями рабочего давления: в последних цифрах маркировки, перед символом G, указывается верхний предел измерений, выражаемый в psi.
- Данная модель также может использоваться совместно с модулями давления Fluke 700Pxx и внешними насосами разного типа, что обеспечивает вам возможность выбора подходящего измерителя или комплекта под конкретные задачи.
- В отличие от других автономных калибраторов датчиков давления этого класса, модель Fluke 719 обладает наивысшей точностью измерений — ±0.025% при измерении давления и ±0.015% при оценке силы тока.
- Калибратор Fluke 719 позволяет выполнять калибровочные работы, не применяя физических усилий, которых требовали стандартные механические насосы.

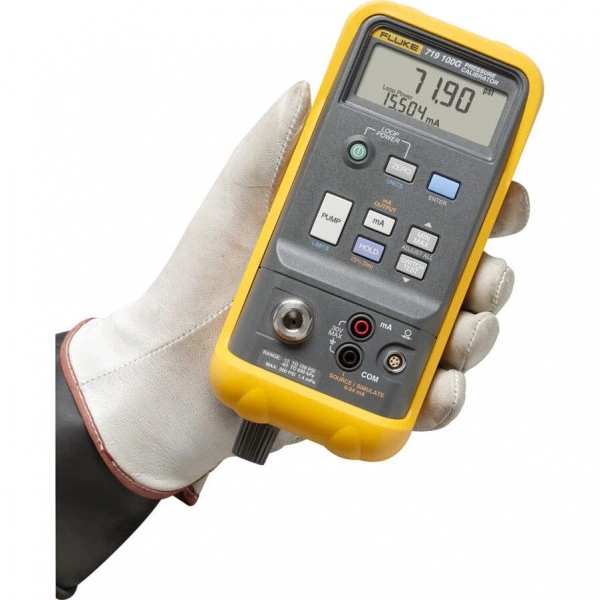

- Управлять калибратором Fluke 719 можно одной рукой.
- Ручка точной регулировки давления в нижней части корпуса калибратора Fluke 719 имеет большой ход, порядка 30 оборотов, что позволяет максимально точно устанавливать необходимый показатель тестового давления.
- Встроенный резистор Fluke 719 номиналом 250 Ом, принудительно подключаемый в схему измерения токового сигнала, обеспечивает возможность проверки устройств автоматики, которые осуществляют обмен цифровыми данными в аналоговой токовой петле.
- Еще одним плюсом калибратора Fluke 719 является возможность самостоятельного обслуживания встроенного насоса без обращения в сервис, что позволяет вам минимизировать расходы на содержание прибора.
Технические особенности
Уплотнение, соединители и рабочая среда влияют на применимость комплекта. Параметры точности оценивают вместе с температурными условиями и принятой схемой проверки. Предел рабочего давления, перегрузка и разрушающее давление имеют разное назначение; более высокое аварийное значение не является разрешенным повседневным режимом.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальный ток DC, А | 0,024 |
| мA: Шкала | 0 - 24 мА |
| мA: Разрешение | 0,001 мА |
| Наименование: Вес | 912 г |
| Давление | -850 мбар - 8 бар |
| Токовая петля: Разрешение | Нет |
| Число циклов нагнетания до ремонта | 5000 |
| Fluke-719 100G: Разрешение | 0,01 psi, 1 мбар |
Применение
Перед подбором уточняют тип датчика или преобразователя, рабочую среду, соединение и контрольные точки. Для повторной проверки полезно сохранять схему, направление изменения давления и условия установления показания. При транспортировке и хранении защищают соединения от загрязнения и учитывают требования к конкретной среде.
Комплектация и совместимость
Комплект поставки
- Калибратор давления Fluke 719 100G1 шт.
- Руководство пользователя1 шт.
