Основная информация о калибраторе давления
Калибратор давления. Проверка измерительных каналов.
- Ток DC
- 0,024 А
- Максимальный ток DC, А
- 0,024
- Масса
- 992 г
- Стандарт: Избыточное давление
- 375 PSI, 25 бар
Назначение и исполнение

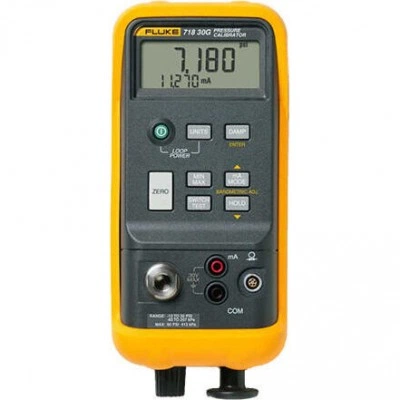

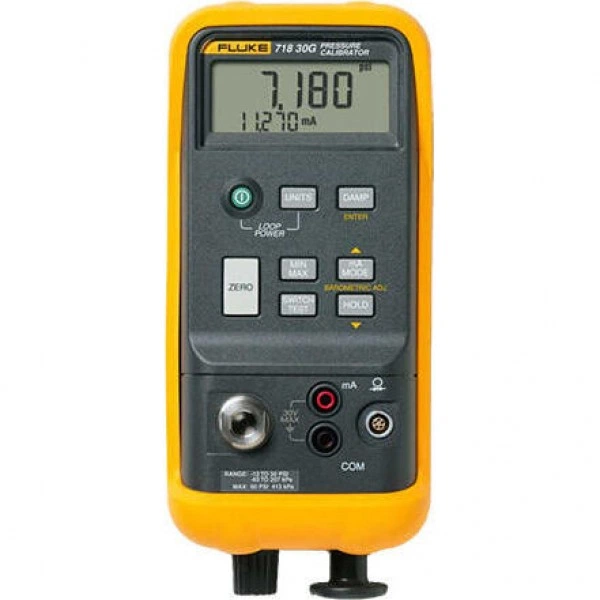

Калибратор давления FLUKE 718 300G. Оборудование FLUKE для работы с давлением выбирают по диапазону, виду давления и допустимой среде. Абсолютное, избыточное и дифференциальное давление описывают разные задачи. Калибратор, измерительный модуль, насос и соединительная принадлежность имеют разные функции и не заменяют друг друга одним фактом наличия резьбового соединения.
Функциональные возможности 718 300G
При подготовке комплекта согласуют измерение, создание давления и подключение проверяемого устройства. Совместимый модуль может расширять систему, однако его диапазон и требования к среде остаются собственными параметрами. Характеристики соседних модулей серии не следует считать пределами установленного исполнения.
- Генерация давления и миллиамперные измерения для калибровки и обслуживания большинства устройств давления
- Встроенный насос очищается после воздействия жидкостей, что снижает стоимость владения и ремонта и обеспечивает возможность обслуживания насоса в полевых условиях
- Вычисление процента ошибок для быстрого принятия решения о соблюдении норм в полевых условиях
- Значения Min/Max/Hold для произведения измерений непостоянных значений
- Функция проверки переключателя для быстрого и точного контроля переключателя давления
- Новые диапазоны давления 1 - 300 PSI предполагает необходимость меньшего количества вспомогательных приборов
- Возможность выбора из диапазонов 1, 30, 100 и 300 PSI
- Семейство калибраторов давления Fluke 718 (4 модели) представляет собой полное решение по калибровке давления для трансмиттеров, датчиков и переключателей.
- Калибратор давления Fluke 718 позволяет выполнить быструю проверку и калибровку датчиков и преобразователей типа "давление – ток" (P/I), фиксируя одновременно показатели давления с помощью внутреннего сенсора или подключаемого внешнего модуля, и силы токового сигнала, измеряемого контактным способом на электрических выводах тестируемого устройства.
- Полная совместимость калибратора Fluke 718 с внешними модулями давления серии Fluke 700Pxx дает возможность выбрать подходящий вариант, исходя из параметров системы, в которой установлены датчики и преобразователи, подвергаемые проверке.
- Встроенный насос с ручным приводом может работать в режиме нагнетания или разрежения, благодаря чему при проверках и калибровке датчиков с помощью Fluke 718 вам не придется использовать дополнительное устройство для создания давления или вакуума.

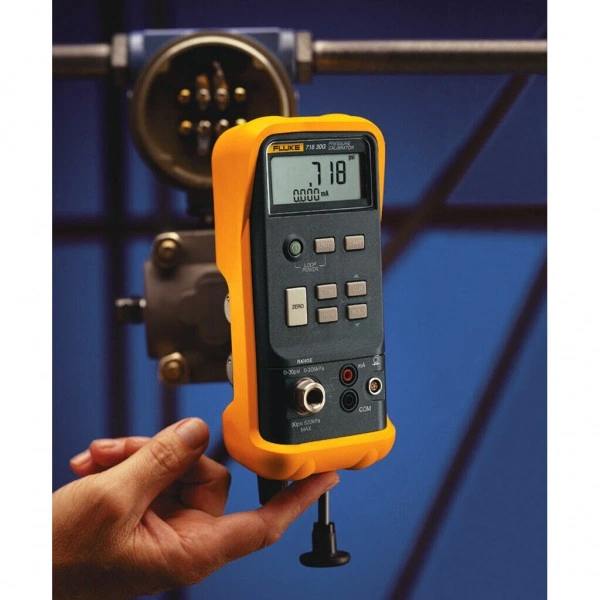

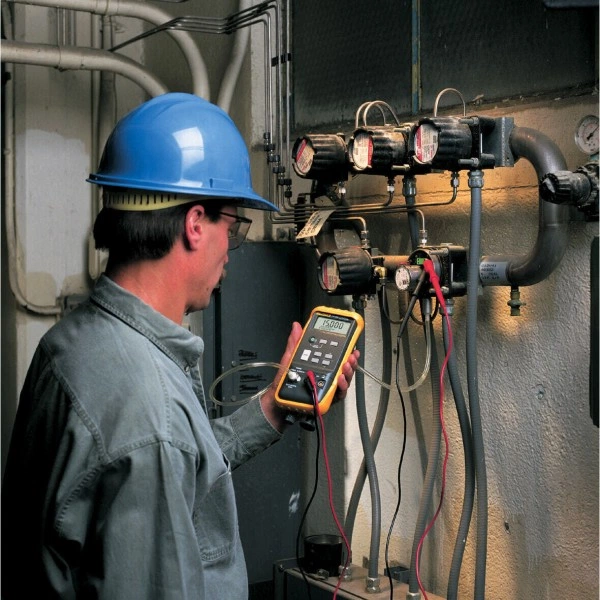

- При проверках датчиков на месте их установки, когда они размещены в труднодоступных местах, Fluke 718 позволит достать их, без необходимости демонтажа всей конструкции.
- В отличие от автономных механических ручных насосов, калибратор Fluke 718 имеет возможность точной регулировки создаваемого в процессе испытаний давления.
- Еще одной особенностью автономного калибратора давления Fluke 718 является возможность быстрой очистки клапанной сборки ручного насоса, что позволяет продлить ресурс его работы.
- В процессе замеров калибратор Fluke 718 может обеспечивать питание петли от собственного внутреннего источника.
- Измеренный показатель величины силы тока Fluke 718 может представить в процентном соотношении относительно уровня 20 мА, соответствующего максимуму в системах токовой петли.
Технические особенности
Уплотнение, соединители и рабочая среда влияют на применимость комплекта. Параметры точности оценивают вместе с температурными условиями и принятой схемой проверки. Предел рабочего давления, перегрузка и разрушающее давление имеют разное назначение; более высокое аварийное значение не является разрешенным повседневным режимом.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальный ток DC, А | 0,024 |
| Габариты | 216 мм x 94 мм x 66 мм |
| Масса | 992 г |
| Давление | -850 мбар - 20 бар |
| Температура | От -40° C до 60° C |
| Удары | Испытание падением с высоты 1 м |
| Безопасность | CSA C22.2 No. 1010.1:1992 |
| Стандарт: Избыточное давление | 375 PSI, 25 бар |
Применение
Перед подбором уточняют тип датчика или преобразователя, рабочую среду, соединение и контрольные точки. Для повторной проверки полезно сохранять схему, направление изменения давления и условия установления показания. При транспортировке и хранении защищают соединения от загрязнения и учитывают требования к конкретной среде.
Комплектация и совместимость
Комплект поставки
- Калибратор давления Fluke 718 300G1 шт.
- Две щелочных батареи 9 В1 шт.
- Измерительные провода с зажимами типа «крокодил»1 шт.
- Инструкция (на 14 языках)1 шт.
- Защитный футляр желтого цвета с отделением для хранения измерительных проводов1 шт.
