Основная информация об автоматическом калибраторе давления
Калибратор давления автоматический. Проверка измерительных каналов.
Назначение и исполнение

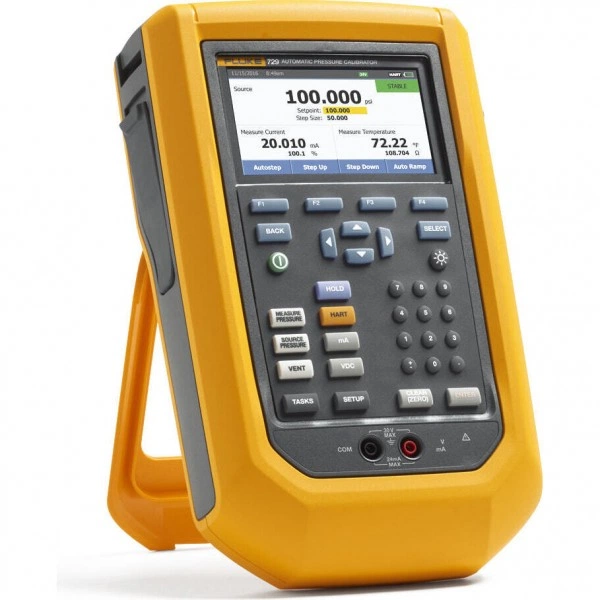

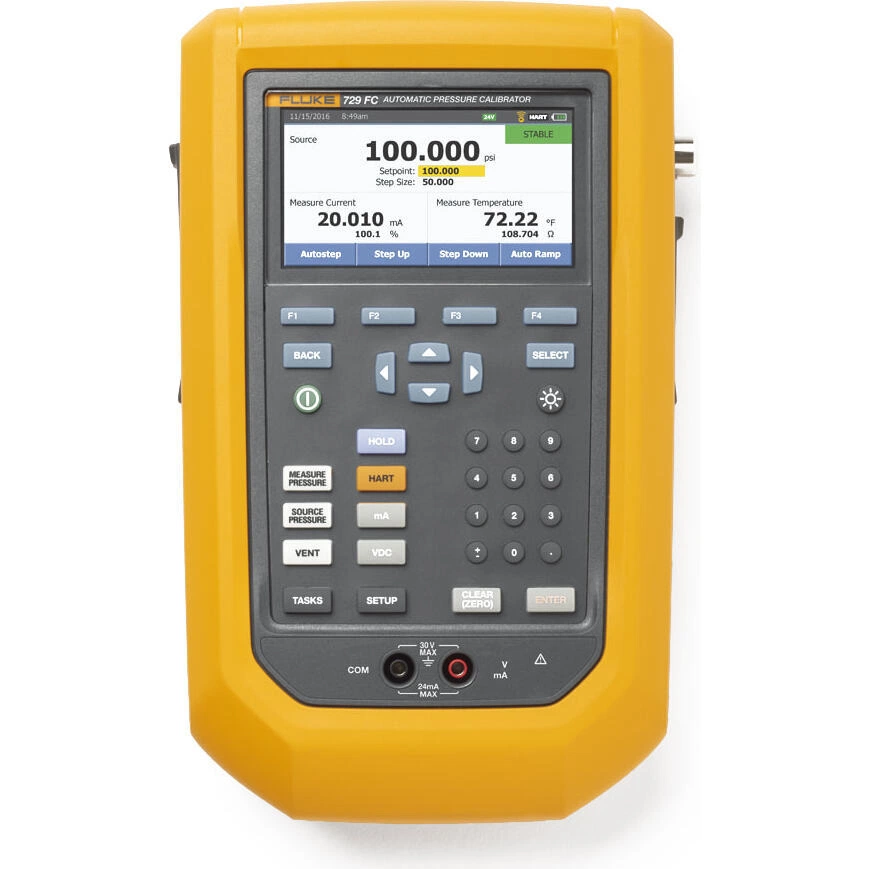

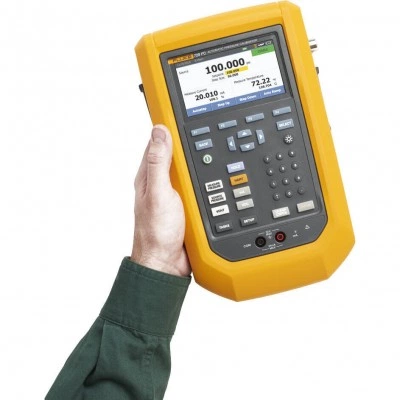

Калибратор давления автоматический FLUKE 729 300G FC. Оборудование FLUKE для работы с давлением выбирают по диапазону, виду давления и допустимой среде. Абсолютное, избыточное и дифференциальное давление описывают разные задачи. Калибратор, измерительный модуль, насос и соединительная принадлежность имеют разные функции и не заменяют друг друга одним фактом наличия резьбового соединения.
Функциональные возможности 729 300G FC
При подготовке комплекта согласуют измерение, создание давления и подключение проверяемого устройства. Совместимый модуль может расширять систему, однако его диапазон и требования к среде остаются собственными параметрами. Характеристики соседних модулей серии не следует считать пределами установленного исполнения.
- Автоматическое нагнетание и регулировка давления до 300 фунтов/кв. дюйм
- Простая процедура документирования процессов благодаря встроенным шаблонам проверки
- Автоматическая внутренняя точная регулировка давления
- Измерение, источник и имитация сигналов от 4 до 20 мА Контур 24 В для питания первичных преобразователей при тестировании
- Яркий двух-/трехканальный цветной графический дисплей
- Передача данных по протоколу HART для проверки интеллектуальных первичных преобразователей HART
- Встроенная проверка на наличие утечек для контроля испытуемых устройств на утечки

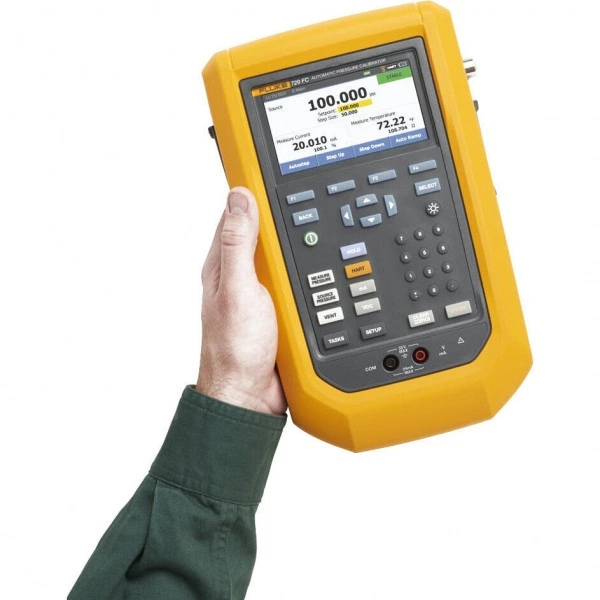

- Прочная портативная конструкция
- Совместимость с приложением Fluke Connect
- Измерение температуры при помощи дополнительно приобретаемого щупа Fluke 720RTD
- Измерение напряжения постоянного тока для проверки первичных преобразователей с выходным напряжением от 1 до 5 В пост. тока
- Совместимость с модулями давления серии 700 и 750
- Загрузка задокументированных результатов проверок в программное обеспечение для управления калибровкой DPCTrack2
- Инновационный полужесткий футляр для переноски для работы в полевых условиях.
- Автоматический калибратор давления Fluke 729 специально разработан для технических специалистов и технологов для упрощения процесса калибровки давления, ускорения и повышения точности результатов тестирования.
- Однако простой в эксплуатации, прочный портативный прибор 729 позволяет упростить этот процесс благодаря внутреннему электрическому насосу, обеспечивающему автоматическое создание и поддержание давления.
- Fluke 729 также может автоматически выполнять проверку в нескольких контрольных точках давления и автоматически документировать результаты.
- Все остальное сделает 729.
- Встроенные функции передачи данных по протоколу HART позволяют осуществлять регулировку слаботочных первичных преобразователей с интерфейсом HART, обеспечивают легкую конфигурацию HART и возможность настройки приложенных значений 0% и 100%.
- Загружайте задокументированные результаты калибровки и управляйте ими с помощью программного обеспечения для управления калибровкой DPCTrack2™.
- Существуют различные модели автоматических калибраторов давления Fluke 729 с поддержкой трех различных диапазонов: 30 фунтов/кв. дюйм (2 бар, 200 кПа), 150 фунтов/кв. дюйм (10 бар, 1 МПа) и 300 фунтов/кв. дюйм (20 бар, 2 МПа).
- Особенности автоматического калибратора давления Fluke 729:
- Описание автоматического калибратора давления Fluke 729:
- Автоматическое нагнетание и контроль давления до 300 фунтов/кв. дюйм (20 бар, 2 МПа).
- Введите значение, и прибор 729 автоматически создаст необходимое давление с помощью насоса.
- Заполните шаблон проверки, и прибор 729 автоматически создаст необходимое давление при помощи насоса и задокументирует результаты калибровочных испытаний давления в нескольких точках.
- Прибор 729 выполнит все остальное, а именно: задокументирует поданное давление, измеренный ток (мА) и % погрешности для каждой контрольной точки.
- Передача данных по протоколу HART обеспечивает подстройку выходного сигнала в мА, подстройку до применимых значений и подстройку нулевого значения преобразователей давления HART.
- К другим командам, которые поддерживает HART, относятся: установка фиксированных выходных сигналов в мА для поиска неисправностей, считывание настроек устройства и переменных, а также считывание результатов диагностики устройства.
- Прибор оборудован источником питания контура 24 В для тестирования первичных преобразователей и подачи питания на них при выполнении автономных проверок в условиях отключения от системы управления.
- Прочная портативная конструкция отличают прибор 729 от большинства других калибраторов давления.
- Согласно пройденным испытаниям прибор 729 выдерживает падение с высоты 1 м, что подтверждается гарантией и свидетельствует о том, что его можно использовать для калибровки в полевых условиях.

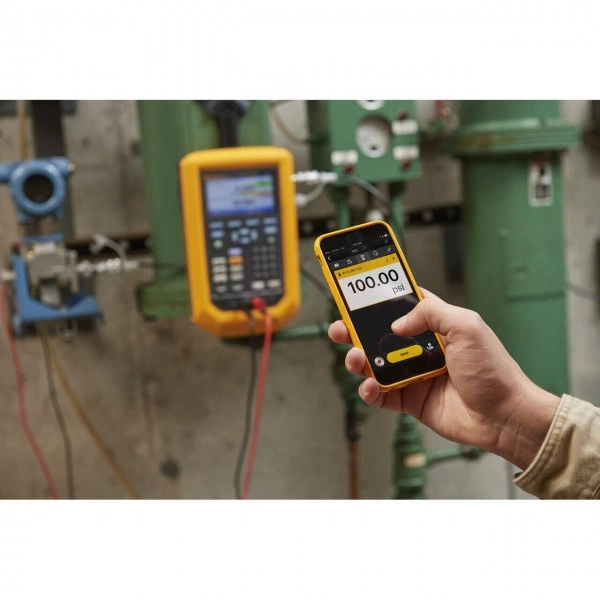

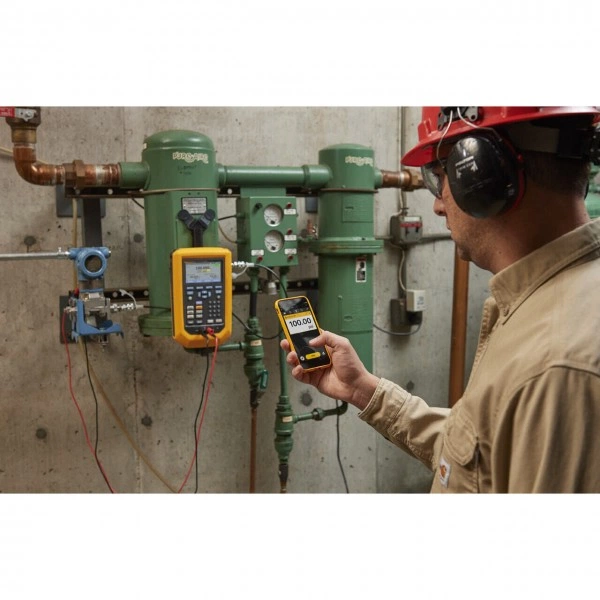

- Благодаря совместимости с системой Fluke Connect ® пользователь может дистанционно контролировать процессы через мобильное приложение Fluke Connect, а также управлять измерениями давления и регистрируемыми событиями и сохранять их.
- Измеряйте температуру дополнительно приобретаемым щупом 720RTD при калибровке перед отгрузкой.
- Измеряйте давление с помощью традиционных модулей давления серии 700 и 750, если вам требуются другие диапазоны измерения давления или другое разрешение.
- Команды передачи данных по протоколу HART ограничены использованием английского языка в соответствии с протоколом и дескрипторами устройства HART.
Технические особенности
Уплотнение, соединители и рабочая среда влияют на применимость комплекта. Параметры точности оценивают вместе с температурными условиями и принятой схемой проверки. Предел рабочего давления, перегрузка и разрушающее давление имеют разное назначение; более высокое аварийное значение не является разрешенным повседневным режимом.
Основные характеристики
| Параметр | Значение |
|---|---|
| Характеристика давления*: Характеристика на один год | 0,02 % от полной шкалы |
| Характеристика давления*: Диапазон в кПа, разрешение | От –82,73 до 2068,43 кПа |
| Характеристика давления*: Диапазон в бар, разрешение | От –0,8273 до 20,6843 бар |
| Характеристика давления*: Характеристика управления | Не менее 0,005 % от полной шкалы |
| Характеристика давления*: Комментарий | Беспроводное соединение для работы с Fluke Connect |
| Характеристика давления*: Диапазон в фунтах/кв. дюйм, разрешение | От –12,000 до 300,000 фунтов/кв. дюйм |
Применение
Перед подбором уточняют тип датчика или преобразователя, рабочую среду, соединение и контрольные точки. Для повторной проверки полезно сохранять схему, направление изменения давления и условия установления показания. При транспортировке и хранении защищают соединения от загрязнения и учитывают требования к конкретной среде.
Условия измерений
- *Подробные характеристики находятся в руководстве
Комплектация и совместимость
Комплект поставки
- Автоматический калибратор давления 20 бар Fluke 729 300G FC1 шт.
- Встроенная функция Fluke Connect1 шт.
- Комплект измерительных проводов с наращиваемым разъемом1 шт.
- Комплект зажимов типа «крючок» AC2801 шт.
- Комплект зажимов типа «крокодил»1 шт.
- Комплект измерительных щупов1 шт.
- Комплект магнитных подвесок1 шт.
- Ремешок для переноса1 шт.
- Беспроводной адаптер1 шт.
- Источник питания1 шт.
- Аккумулятор (установлен)1 шт.
- Комплект шлангов с переходниками для плотной посадки1 шт.
- Зажим для подвешивания1 шт.
- Кабель USB1 шт.
- Переходник со штекера FNPT 1/8 дюйма на штекер FNPT 1/4 дюйма1 шт.
- Переходник со штекера FNPT 1/8 дюйма на штекер F-M201 шт.
- Переходник со штекера FNPT 1/8 дюйма на штекер FBSP 1/4 дюйма1 шт.
- Тефлоновая лента1 шт.
- Керамический фильтр2 шт.
- Дренаж водоотделителя1 шт.
- Шланги для регулировки клапанов1 шт.
- Руководство по началу работы1 шт.
- Паспорт безопасности1 шт.
- Мягкий футляр1 шт.
Совместимость
- Приложением Fluke Connect
- Измерение температуры при помощи дополнительно приобретаемого щупа Fluke 720RTD
- Измерение напряжения постоянного тока для проверки первичных преобразователей с выходным напряжением от 1 до 5 В
