Провалы напряжения и гармоники: диагностика с Fluke

Станок иногда останавливается, контроллер перезагружается, ИБП переключается, а мультиметр показывает привычные 230 В. Противоречия здесь нет: короткое событие может завершиться раньше, чем специалист успеет измерить напряжение. Чтобы найти причину, нужно записать питание во времени и сопоставить событие с поведением оборудования.

Короткий ответ. Для кратковременных нарушений нужны регистрация событий, правильные пороги, временное разрешение и достаточная длительность наблюдения. Для гармоник — анализ спектра и формы сигнала. Анализатор выбирают по событию, которое требуется поймать: обычная запись средних значений не гарантирует обнаружения короткого провала или быстрого переходного процесса.

Почему мультиметр показывает нормальное напряжение?

Большинство ручных измерений описывает состояние в момент проверки. Если сбой возник при запуске компрессора час назад, текущее значение может быть нормальным. Даже Min/Max полезен только в пределах алгоритма, времени захвата и условий конкретного прибора.

Условный пример: напряжение 230 В снизилось до 161 В на 0,2 секунды, а остальную минуту оставалось номинальным. Среднее квадратическое значение за всю минуту будет около 229,8 В. Такой минутный показатель почти не показывает событие, которое уже могло повлиять на электронику. Для диагностики важны минимальное значение и длительность самого провала.

Не каждую перезагрузку вызывает сеть. Возможны внутренний блок питания, перегрев, программная ошибка, плохой контакт или помеха в управлении. Измерение помогает отделить эти причины: питание в момент сбоя нужно наблюдать, а не предполагать виновным заранее.

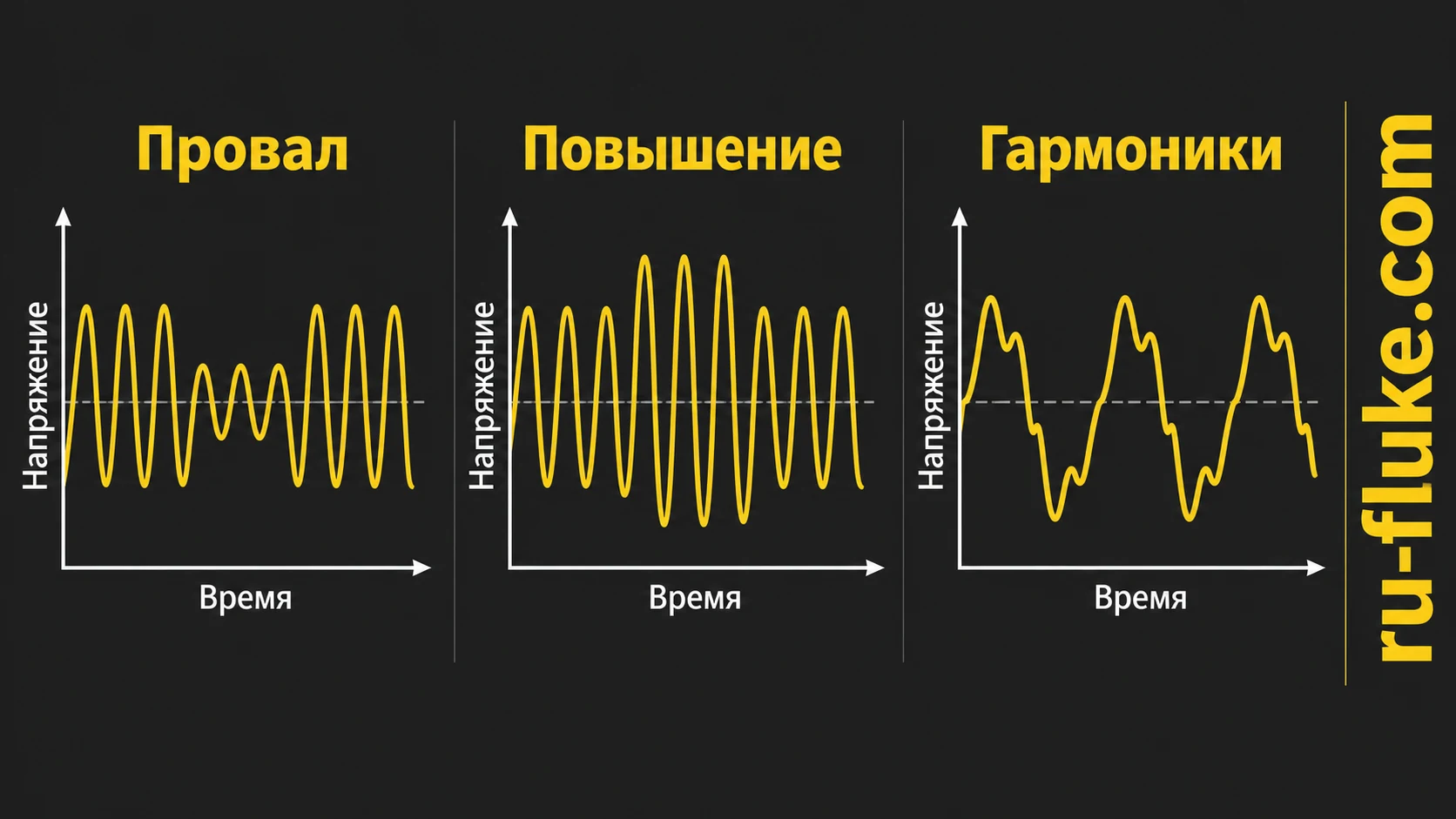

Чем различаются провал, повышение, прерывание и переходный процесс?

Событие	Что исследовать	Почему важна функция прибора
Провал напряжения	Остаточное RMS, длительность, затронутые фазы	Нужен захват события с подходящим порогом и временным разрешением
Повышение напряжения	Максимальное RMS, длительность, связь с переключением нагрузки	Обычный тренд может скрыть короткий максимум
Прерывание питания	Глубина и длительность, состояние других фаз	Сохранение записи при потере питания критично
Быстрый переходный процесс	Пиковое напряжение, форма, длительность	Требуются соответствующие полоса, частота выборки и входной диапазон
Гармоническое искажение	Спектр напряжения и тока, THD, форма волны	RMS не описывает распределение по частотам
Несимметрия	Напряжения и токи фаз, выбранный метод расчёта	Нужны согласованные многоканальные измерения

На частоте 50 Гц один период равен 20 мс. Если интересующее событие длится несколько периодов, запись одной точки раз в минуту не позволяет восстановить его форму. При выборе уточняйте отдельно интервал сохранения трендов и алгоритм захвата событий: это разные характеристики.

Как настроить пороги регистрации?

Начинают с номинального напряжения и схемы подключения. Пороги выбирают по цели исследования, требованиям к питанию оборудования и применимой методике. Если для рабочего поиска установлен порог 90% от 230 В, он равен 207 В. Порог 110% — 253 В. Это примеры настройки, а не универсальные допустимые границы любой сети.

Слишком широкий порог пропустит важное для чувствительной нагрузки событие. Слишком узкий создаст множество записей, среди которых трудно выделить причину. Учитывайте также гистерезис, минимальную длительность, предысторию и время после события, если эти параметры доступны.

Установка ошибочного номинала опасна для интерпретации. Измерение фазного напряжения и линейного напряжения нельзя оценивать одним и тем же числом без учёта схемы. До длительной записи проверяют правильность каналов, фазировку, датчики тока и предварительную картину на экране.

Что такое гармоники и THD?

Гармоники имеют частоты, кратные основной. В сети 50 Гц третья гармоника — 150 Гц, пятая — 250 Гц, седьмая — 350 Гц. Нелинейная нагрузка может потреблять ток с формой, отличающейся от синусоиды. Искажения тока и напряжения исследуют отдельно: высокий THD тока не равен такому же THD напряжения.

THD относительно основной составляющей рассчитывают через квадратный корень суммы квадратов гармонических составляющих, делённый на основную. Для условного напряжения основной частоты 230 В и суммарной RMS гармоник 25 В получится около 10,9%. Полное RMS при этих условиях — примерно 231,4 В. Число близко к привычным 230 В, хотя форма существенно искажена.

Один показатель THD тоже не описывает всю ситуацию. Нужны порядок гармоник, их величины, режим нагрузки и условия в точке измерения. Для трёхфазной сети отдельно оценивают нейтраль: составляющие определённых порядков способны складываться в ней, а не взаимно компенсироваться.

Где подключать анализатор для поиска причины?

Первая точка должна отвечать на конкретный вопрос. Для остановки одной машины полезно наблюдать питание на её доступном вводе в предусмотренной схеме. Для общей проблемы нескольких участков выбирают распределительную точку. Если события приходят сверху по сети, сравнивают уровни распределения; если возникают только у одной нагрузки, область поиска сужается.

Увеличение тока, совпавшее с провалом на том же вводе, может указывать на влияние запуска нагрузки или недостаточно жёсткую сеть. Провал без соответствующего изменения местного тока может иметь иной источник. Это диагностические признаки, а не окончательное заключение без анализа схемы и соседних точек.

Подключение многоканального прибора к силовой сети выполняет подготовленный специалист. Категория CAT, входной диапазон и принадлежности должны подходить к точке. Настройка через приложение не уменьшает требования к первоначальному подключению.

Сколько времени регистрировать питание?

Период выбирают по частоте сбоя и циклу производства. Если проблема возникает каждый запуск определённого агрегата, запись должна охватить несколько запусков. Если раз в несколько дней — несколько часов наблюдения могут ничего не доказать. Отсутствие события в короткой записи означает только, что оно не попало в этот интервал.

Для периодических режимов включают смены, пуски, отключения, работу резервного питания и максимальные нагрузки. Неделя иногда удобна как производственный цикл, но не является универсальной длительностью для любой задачи. Редкий сбой требует иной программы и контроля сохранности записи.

Как выбрать анализатор Fluke для этой задачи?

Fluke 1773 рассматривают для анализа качества питания с регистрацией и разбором параметров сети. Конкретную модель и конфигурацию подбирают по необходимым событиям, каналам, диапазонам и требованиям к отчёту. Возможности старших моделей семейства нельзя автоматически переносить на 1773.

Если задача — быстрые переходные процессы, нужно явно задать ожидаемую длительность, амплитуду и требуемую полосу. Поддержка «качества электроэнергии» в целом не означает наличие всех функций высокоскоростного захвата. Для обычных параметров и событий может быть достаточно другой конфигурации.

Вопрос до покупки	Что запросить
Сбой длится десятки миллисекунд	Алгоритм событий, временное разрешение, сохранение минимума и длительности
Нужна форма быстрого выброса	Полосу, выборку, допустимый пик, предысторию и совместимые пробники
Нужно разобраться с гармониками	Спектр напряжения/тока, порядок анализа и поддерживаемые показатели
Оборудование теряет питание	Питание самого прибора, резерв и сохранение данных
Обследуется трёхфазная сеть с нейтралью	Нужные каналы напряжения и тока, датчик нейтрали при необходимости
Нужен официальный измерительный отчёт	Поддерживаемую методику, точную конфигурацию и метрологические документы

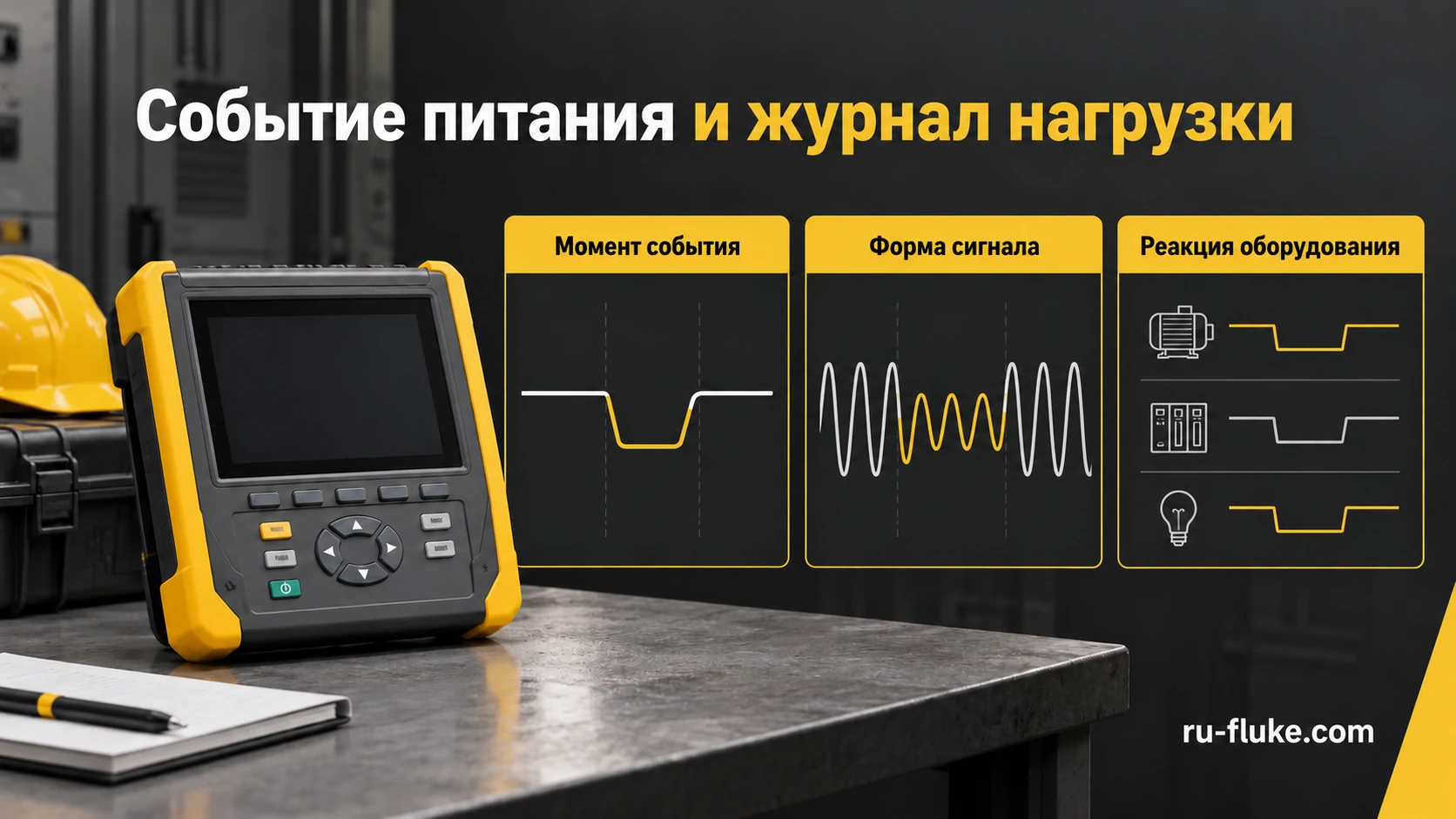

Как сопоставить запись со сбоем оборудования?

Синхронизируйте время анализатора, контроллера и журнала эксплуатации. Укажите часовой пояс. Если часы контроллера отстают на семь минут, визуально похожие события могут оказаться несвязанными. Отметки оператора «примерно после обеда» полезны для начала, но недостаточны для точной корреляции.

Сохраните предысторию, сам момент события и восстановление. Разберите, какие фазы изменились, как вёл себя ток и совпало ли отключение с переключением источника. Если питание было устойчивым в момент перезапуска, переходите к внутренней диагностике оборудования, не продолжая обвинять сеть без основания.

Пример диагностического заключения

В учебном примере анализатор зафиксировал провал на L2 длительностью 180 мс. Журнал контроллера содержит перезапуск через сопоставимый интервал, а соседний ввод имеет такое же событие. Это основание исследовать общий участок питания и устойчивость блока питания к провалу. Запись одного совпадения ещё не доказывает все причинные связи: полезны повторение и проверка схемы.

Хороший отчёт содержит точку, схему, номиналы, датчики, настройки порогов, период, события и ограничения. Отдельно формулируют измеренный факт, гипотезу причины и следующий технический шаг. Например, «зарегистрирован провал» — факт, а «нужно заменить трансформатор» без дополнительного расчёта — преждевременный вывод.

Как отличить скорость обновления экрана, тренд и захват события?

У измерительной системы есть несколько временных масштабов: выборка исходного сигнала, расчёт параметров, обновление дисплея и сохранение данных. Эти процессы могут идти с разной скоростью. Быстро меняющееся число на экране не доказывает, что в памяти сохранена форма короткого события. Длительная запись средних значений тоже не означает автоматического наличия осциллограммы.

При выборе сформулируйте, что нужно восстановить: остаточное RMS и длительность провала, медленное изменение уровня, спектр гармоник или быстрый выброс. Для первого нужны подходящие алгоритм событий и временное разрешение; для второго — тренд; для третьего — спектральный анализ; для четвёртого — соответствующий высокоскоростной тракт. Один термин «регистрация» не описывает весь набор.

В сети 50 Гц период составляет 20 мс, полупериод — 10 мс. Это масштаб сигнала, а не характеристика любого прибора. Если событие занимает несколько периодов, минутное агрегирование способно почти скрыть его. Но повышение частоты сохранения тренда само по себе не добавляет функции быстрого захвата переходного процесса, если её нет в системе.

Какие вопросы задать о записи до покупки?

Уточните, что сохраняется при срабатывании порога: минимальное значение, начало и конец, отдельные фазы, осциллограмма, данные до события и после него. Спросите, как прибор ведёт себя при потере собственного питания, заполнении памяти и длительном отсутствии оператора. Удалённый доступ не заменяет сохранность исходной записи.

В пробном обследовании воспроизведите допустимый контрольный режим и проверьте выгрузку. Важен не факт появления значка, а возможность восстановить событие с нужными единицами и временными отметками. Если отчёт содержит только общий минимум за неделю, он не обязательно позволяет связать минимум с конкретной остановкой.

Чем отличаются Fluke 1773, 1775 и 1777 для быстрых процессов?

В семействе 1770 функции высокоскоростного захвата нельзя переносить между моделями по общему названию. 1775 имеет выборку переходных процессов 1 MS/s, 1777 — режимы 1 и 20 MS/s. Возможности этого тракта не следует приписывать 1773. Для задачи обычных параметров и гармоник требования могут быть другими.

Модель или характеристика	Что определяет выбор	Как не ошибиться
Fluke 1773	Регистрация и анализ предусмотренных параметров качества питания	Не ожидать высокоскоростной функции старших моделей автоматически
Fluke 1775	Тракт переходных процессов с выборкой 1 MS/s	Проверить нужные диапазон, триггер и запись
Fluke 1777	Режим переходных процессов до 20 MS/s	Не путать выборку с аналоговой полосой
Частота выборки	Временной шаг цифровых отсчётов	Одна характеристика не определяет точность формы всего сигнала
Полоса и входной диапазон	Передачу частотных составляющих и допустимое воздействие	Оценивать вместе с пробниками и местом измерения

При 1 MS/s шаг между отсчётами равен 1 мкс, при 20 MS/s — 0,05 мкс. Это арифметика цифрового шага, а не обещание такой же точности длительности события. Полоса, триггер, форма и входной тракт также ограничивают результат. Надпись «20 MHz» в кратком описании выборки не означает автоматически аналоговую полосу 20 МГц.

Для семейства полоса обычных PQ-измерений и тракт переходных процессов описываются отдельно. Поэтому в заявке полезно написать ожидаемый характер нарушения: «нужны микросекундные выбросы с осциллограммой» либо «нужны RMS-провалы и гармоники». Тогда функции сопоставляют с задачей, а не с ценой старшей модели.

Почему высокий THD иногда появляется при малой нагрузке?

Показатель относительно основной составляющей имеет её в знаменателе. Если основная уменьшается, процент способен расти даже при прежней абсолютной величине гармоник. Для оценки нагрузки рядом сохраняют основную составляющую, суммарные гармоники, полное RMS и рабочее состояние оборудования.

Учебный пример: суммарная RMS-величина учитываемых токовых гармоник равна 5 А. При основной 100 А THD относительно неё составляет 5%; при основной 20 А — 25%. Абсолютная гармоническая составляющая в модели не изменилась. Эти два процента нельзя сравнивать без токов и режима.

Чем отличаются THD и TDD?

Для токовых гармоник TDD использует выбранный ток максимального спроса как опорную величину, а не текущую основную составляющую. При одной и той же абсолютной сумме гармоник изменение малой текущей нагрузки не действует на знаменатель таким же способом. Но опорный ток и метод его определения должны быть известны.

Если в учебном примере опорный ток равен 100 А, сумма гармоник 5 А даёт TDD 5%, даже когда текущая основная равна 20 А и THD составляет 25%. Это объяснение различия нормирования. Оно не задаёт допустимый предел и не назначает опорный ток конкретной установки. Показатель следует записывать с понятной настройкой расчёта.

Не объединяйте THD напряжения и тока в одну колонку. Не заменяйте спектр одним процентом, когда задача — понять влияние конкретных порядков. Для нелинейной нагрузки токовое искажение и напряжение на шинах связаны с системой питания, но не обязаны иметь одинаковую величину.

Сколько наблюдать редкую неисправность?

Длительность выбирают по механизму и циклу, а не только по удобству выезда. Если остановка происходит при конкретном пуске, полезно охватить этот пуск несколько раз. Если событие связано с погодой или переключением резерва, спокойные рабочие часы могут не проверять гипотезу вообще.

Для иллюстрации возьмём статистическую модель независимых случайных событий с постоянной средней частотой одно за семь суток. В этой модели вероятность встретить хотя бы одно событие за сутки составляет около 13,3%, за семь суток — 63,2%, за четырнадцать — 86,5%. Это не характеристика реального оборудования: периодические или связанные с нагрузкой сбои могут распределяться иначе.

Пример показывает, почему один день без события — слабое основание для объявления редкой проблемы устранённой. В отчёте лучше записать период, охваченные режимы и настройки, чем широкий вывод «сеть исправна во всех условиях». Если запись не включила нужный процесс, это ограничение нужно сохранить.

Как синхронизировать журнал питания и журнал оборудования?

Проверьте часовой пояс, начальное расхождение часов и возможный дрейф за период. Время в журнале контроллера может означать момент регистрации сообщения, а не начало физического нарушения. Задержка обработки также влияет на сопоставление. Поэтому одинаковая секунда на двух экранах не всегда описывает одно физическое событие.

Учебная оценка: относительная ошибка часов 100 ppm соответствует примерно 8,64 секунды за сутки. Это условный масштаб, а не точность Fluke или контроллера. При поиске короткого события такого расхождения достаточно для неверного сопоставления. Если требуется более строгая временная связь, организацию синхронизации включают в программу обследования.

Сопоставляйте не только дату, но и характер события, затронутые фазы, ток и реакцию нагрузки. Несколько согласованных наблюдений усиливают гипотезу. Одно совпадение после грубой коррекции времени не доказывает единственную причину остановки.

Как локализовать источник без преждевременного решения о ремонте?

Измеренный признак	Гипотеза	Следующая проверка
Согласованное событие в нескольких ветвях	Общий участок питания	Точка выше по распределению и режим источника
Событие только у одной удалённой нагрузки	Локальная ветвь или её режим	Ввод нагрузки, соединения и соседние точки
Провал совпадает с ростом местного тока	Влияние режима нагрузки или питающего пути	Повторяемость и сопоставление уровней сети
Питание устойчиво в момент перезапуска	Причина может быть внутри оборудования	Внутренний источник, управление и другие подсистемы
Высокий THD при малой основной составляющей	Влияние нормирования	Абсолютный спектр, основной ток и рабочий режим

Итоговый отчёт разделяет зарегистрированный факт, объяснение и проверку, которая подтвердит механизм. «Зафиксирован провал» и «необходимо заменить трансформатор» имеют разный уровень доказательств. Выбирайте анализатор качества электроэнергии Fluke вместе с датчиками, записью и программой наблюдения, которая позволяет перейти от первого утверждения к обоснованному техническому решению.

Практический разбор: станок отключается дважды в неделю, но среднее напряжение нормальное

Представим условный участок, где станок иногда уходит в ошибку, а измерение напряжения при обычном обходе даёт ожидаемое значение. События редкие, журналы оборудования записывают время с ограниченной точностью. Задача — связать отказ с конкретным явлением питания, а не собрать ещё один средний график.

Сначала получите описание отказа: код, время, режим и что происходило рядом. Обозначьте точку питания станка и доступные точки выше по схеме. Если отказ связан с внутренней логикой или механикой, регистратор питания может не найти соответствующее событие. Поэтому исходная гипотеза должна оставаться проверяемой.

Определите, какие явления нужно увидеть: RMS-провал, прерывание, краткий импульс, изменение частоты или другое. Для каждого нужен соответствующий тракт и способ сохранения. Наличие графика напряжения раз в минуту не подтверждает регистрацию коротких переходных процессов.

Этап 1. Выбрать точки, которые разделяют источник и потребителя

Если запись только на вводе объекта не показывает события, это не исключает локальную проблему в ответвлении. Если запись только у станка показывает провал, она не устанавливает, пришёл ли он извне или возник внутри. Схема точек определяет границы будущего вывода.

В условной программе можно сопоставить шину и ветвь потребителя при подходящих согласованных измерениях. Одновременный провал в обеих точках даёт одну гипотезу, событие только в ветви — другую. Но вывод требует учитывать точность времени, каналы и различия порогов.

Если приборы подключены в разные моменты, записи не являются одновременными. Нельзя сравнить понедельник на вводе со средой у станка и локализовать один редкий отказ. Для последовательного обследования нужны повторяющиеся условия или другая программа подтверждения.

Этап 2. Настроить запись под ожидаемую длительность

Пусть в учебном событии RMS-напряжение снизилось с 230 до 180 В на 60 мс. Остаточный уровень составляет около 78,3% исходного. На частоте 50 Гц 60 мс соответствуют трём периодам. Минутное усреднение может скрыть существенную часть такого изменения.

Если порог запуска условно установлен на 90% от 230 В, он равен 207 В. Но длительность и минимальное значение зависят от метода расчёта RMS и окон. Настройка «90%» без номинального напряжения и определения события не описывает полную программу.

Если требуется увидеть ещё и фронт импульса, RMS-регистрация не заменяет соответствующий высокоскоростной тракт. Для семейства 177x функции переходных процессов различаются по индексу. Не выбирайте 1773 только по внешнему сходству с 1777, если задача требует возможностей последнего.

Предыстория события помогает понять, что началось раньше. Без неё запись может начинаться уже после изменения. Укажите, какие каналы и временной интервал до/после нужны. Это особенно полезно для сопоставления напряжения с током и реакцией оборудования.

Этап 3. Сопоставить журналы без ложной точности

Предположим, анализатор записал событие в 14:12:05,230, а журнал станка — «14:12:05». Совпадение секунды полезно, но не устанавливает порядок внутри неё. Если журнал округляет или записывает задержанную обработку, фактический отказ может относиться к другой части интервала.

Проверьте часы, часовой пояс и способ формирования метки. Две десятичные цифры в одном отчёте не синхронизируют другой журнал автоматически. Если известна задержка записи, сохраните её способ определения и ограничение.

Условная неопределённость времени ±0,5 с не позволяет доказать, что событие на 40 мс предшествовало реакции. Для такого утверждения нужен более подходящий способ сопоставления. В противном случае формулируют временную связь с указанным ограничением.

Картина записей	Рабочая гипотеза	Что требуется для подтверждения
Провал на вводе и у потребителя	Общее событие питания	Совместимые каналы, пороги и время
Провал только в ветви	Локальная цепь или нагрузка	Схема и дополнительные признаки
Отказ без зарегистрированного события	Иная причина или неподходящая программа записи	Проверить возможности, пороги и другие системы
Много событий без отказов	Не каждое событие критично	Связать длительность и величину с реакцией
Время расходится между журналами	Часы или задержка записи	Оценить синхронизацию до причинного вывода

Как не пропустить отказ из-за слишком строгого порога?

Порог определяют по гипотезе и возможностям прибора. Если он фиксирует только глубокие провалы, небольшое, но важное для конкретного потребителя изменение останется вне списка. Если он слишком чувствителен, журнал заполнится событиями, которые усложнят поиск.

Пилот помогает проверить поток событий и нужные записи. Важно убедиться, что оборудование и анализатор действительно работали в период наблюдения. Пустой список при отключённой регистрации нельзя назвать доказательством хорошего питания.

Сохраните изменения настроек во времени. Если в середине недели порог поменяли, сравнение числа событий до и после требует учёта этой перемены. Нельзя приписать сокращение событий улучшению сети только из-за новой настройки.

Как оценить память и длительность регистрации?

Высокая частота выборки не означает, что прибор непрерывно хранит все отсчёты за месяц. Часто есть разные представления: тренды, события и отдельные формы. Для выбранного режима уточните объём памяти, количество записей и поведение при заполнении.

Учебный расчёт показывает масштаб. Четыре канала по 1 млн отсчётов в секунду, условно по 2 байта на отсчёт, дают 8 МБ/с сырых данных — около 28,8 ГБ за час без служебной части. Это не формат файлов Fluke, а объяснение, почему непрерывная запись и событийное сохранение — разные режимы.

Если в условном событийном режиме одна запись содержит четыре канала по 10 000 таких отсчётов, её сырая часть составляет около 80 кБ. Сто записей в день за 30 дней — около 240 МБ. Реальные файлы, сжатие и дополнительные данные отличаются; для покупки нужна характеристика конкретной программы.

Проверьте питание, восстановление после перерыва и выгрузку. Редкий отказ может случиться именно тогда, когда прибор остановился из-за батареи или заполненной памяти. Журнал состояния регистрации помогает отличить отсутствие события от отсутствия наблюдения.

Когда нужен анализ формы, а когда достаточно событий RMS?

Если вопрос связан с глубиной и длительностью провала, подходящие RMS-события могут быть основой. Если подозреваются быстрые импульсы, нужны полоса, частота выборки и пробники для этой задачи. Запись формы позволяет исследовать детали, которых нет в одном минимальном RMS.

Не называйте каждый провал «скачком» без описания. Рост, снижение, прерывание и переходный импульс имеют разные признаки. Точное описание помогает выбрать оборудование и сформулировать ремонт. Общая жалоба «плохое электричество» не даёт достаточной программы.

Если интересует длительный профиль мощности и резерв для новых нагрузок, это отдельное исследование нагрузки. Его средние и максимумы полезны в своей задаче, но не заменяют запись короткого события. Разделение помогает избежать покупки регистратора с неподходящим способом хранения.

Как проверить гипотезу после технического изменения?

После ремонта контакта, изменения питания или настройки оборудования повторяют наблюдение в сопоставимых режимах. Сохраняйте, что было сделано и когда. Если одновременно изменили несколько факторов, установить вклад каждого будет сложнее.

Отсутствие отказа за один день при прежней частоте два раза в неделю не является сильным доказательством. Длительность наблюдения выбирают по редкости и последствиям. Не назначайте всем объектам одинаковые 24 часа только из-за удобства аренды.

Оценивайте и зарегистрированные события, и реакцию потребителя. После установки защиты от провала событие сети может остаться, а отказ исчезнуть. Это другой результат, чем исчезновение самого источника. В отчёте должно быть понятно, что именно изменилось.

Какой комплект нужен для такого расследования?

Укажите точки и систему питания, ожидаемые явления, длительности, каналы тока/напряжения, время наблюдения и способ синхронизации. Затем выбирайте анализатор Fluke с нужным трактом и принадлежностями. Дополнительная частота выборки полезна только вместе с подходящей полосой и режимом сохранения.

Требуйте пригодный отчёт: исходные настройки, период наблюдения, состояние записи, список событий, формы и сопоставление с журналом оборудования. Один красивый график среднего напряжения не отвечает на исходный вопрос о редком отключении станка.

Доказывает ли совпадение провала и отказа причинную связь?

Совпадение времени поддерживает гипотезу, но не завершает её. Нужно сопоставить величину и длительность события, реакцию устройства, повторяемость и другие условия. Несколько событий без отказа и несколько отказов без событий полезны для проверки объяснения.

В учебном журнале пять провалов и два отказа не означают автоматически, что каждый провал опасен. Возможно, критичен только определённый уровень, длительность или рабочий режим. Сохраните эту связь в таблице, а не ограничивайтесь общей суммой.

После технического изменения проверяют конкретную гипотезу. Если источник провала остался, а потребитель перестал отключаться, изменена устойчивость потребителя. Если исчезли оба признака, результат другой. Такое различие помогает выбрать следующий шаг и не обещать устранение причины без подтверждения.

Частые вопросы о провалах и гармониках

Какой прибор используется для контроля качества электроэнергии?

Анализатор или регистратор с функциями, соответствующими исследуемым параметрам. Для коротких событий и формы выброса требования отличаются от обычного измерения RMS.

Подходит ли True-RMS мультиметр?

Он правильно рассчитывает RMS в пределах своей полосы и условий, но не обязательно сохраняет нужное событие и спектр. True-RMS не равно анализатору качества питания.

Какой анализатор подходит для трёхфазной сети?

Прибор с нужными согласованными каналами, схемой подключения, датчиками и диапазонами. Отдельно учитывают необходимость измерять ток нейтрали.

Можно ли определить причину только по THD?

Нет. Нужны спектр, режим нагрузки, ток и напряжение, место измерения и связь со сбоем.

Если за сутки событий нет, сеть исправна?

Вывод ограничен периодом, настройками и возможностями прибора. Редкая проблема могла не возникнуть или не попасть в выбранные условия захвата.

Что отправить для подбора?

Симптом, примерную длительность и частоту сбоя, схему сети, точку подключения, требуемые события и отчёт. По этим данным выбирают анализатор качества электроэнергии Fluke и принадлежности.
