Как проверить петлю 4–20 мА: измерение, генерация и имитация сигнала — что должен уметь калибратор Fluke?

ПЛК показывает неверное давление или температуру, хотя датчик включён и на экране есть число. До замены преобразователя нужно отделить три возможные причины: физический датчик, электрическая петля и масштабирование входа контроллера. Калибратор токовой петли помогает проверить электрическую часть, но его режим нужно выбрать по схеме питания.

Почему используется 4–20 мА, а не 0–20 мА?

В диапазоне 4–20 мА нижняя граница рабочего сигнала отличается от полного отсутствия тока. Для двухпроводного передатчика ток также связан с питанием электроники. Сигнал 4 мА представляет нулевую точку установленного диапазона измеряемой величины, а не нулевое электрическое воздействие.

Диагностические токи ниже или выше рабочего диапазона зависят от устройства и его настроек. Не любое значение 3,8 или 21 мА имеет одинаковый смысл у всех датчиков. Уточняйте установленный режим отказа, ограничения выхода и масштаб входа контроллера.

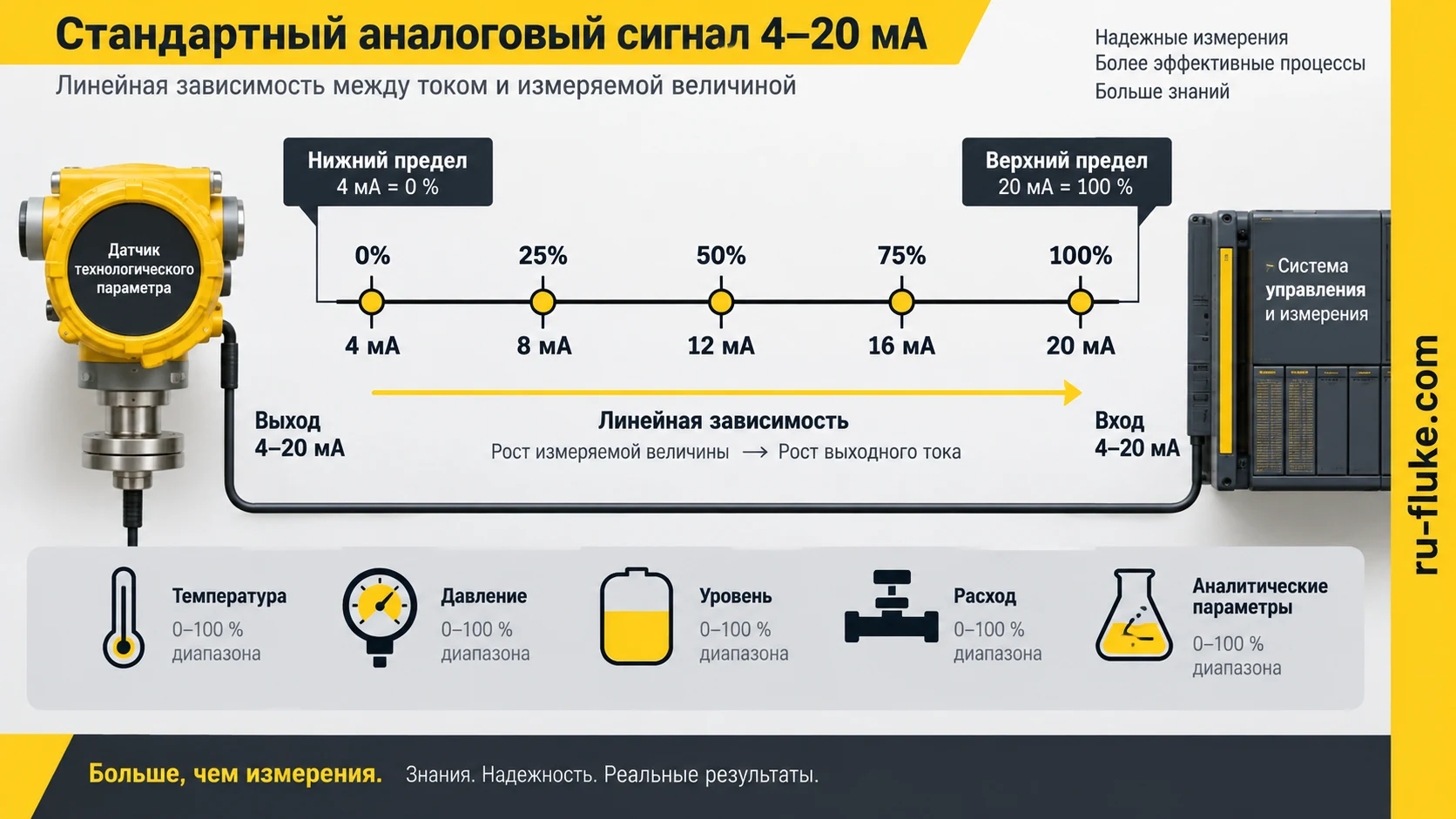

Как пересчитать миллиамперы в проценты и физическую величину?

Для линейного диапазона доля шкалы x = (I − 4) / 16, если I задан в мА. Ток 12 мА соответствует 50%, 8 мА — 25%, 16 мА — 75%. Физическая величина равна нижнему пределу плюс x, умноженное на разность верхнего и нижнего пределов.

Это примеры линейного масштабирования. Если в датчике или ПЛК включено извлечение квадратного корня, специализированная характеристика или другая обработка, таблица не описывает итоговое значение автоматически. Проверяйте настройки обоих концов, чтобы не применить одну функцию дважды.

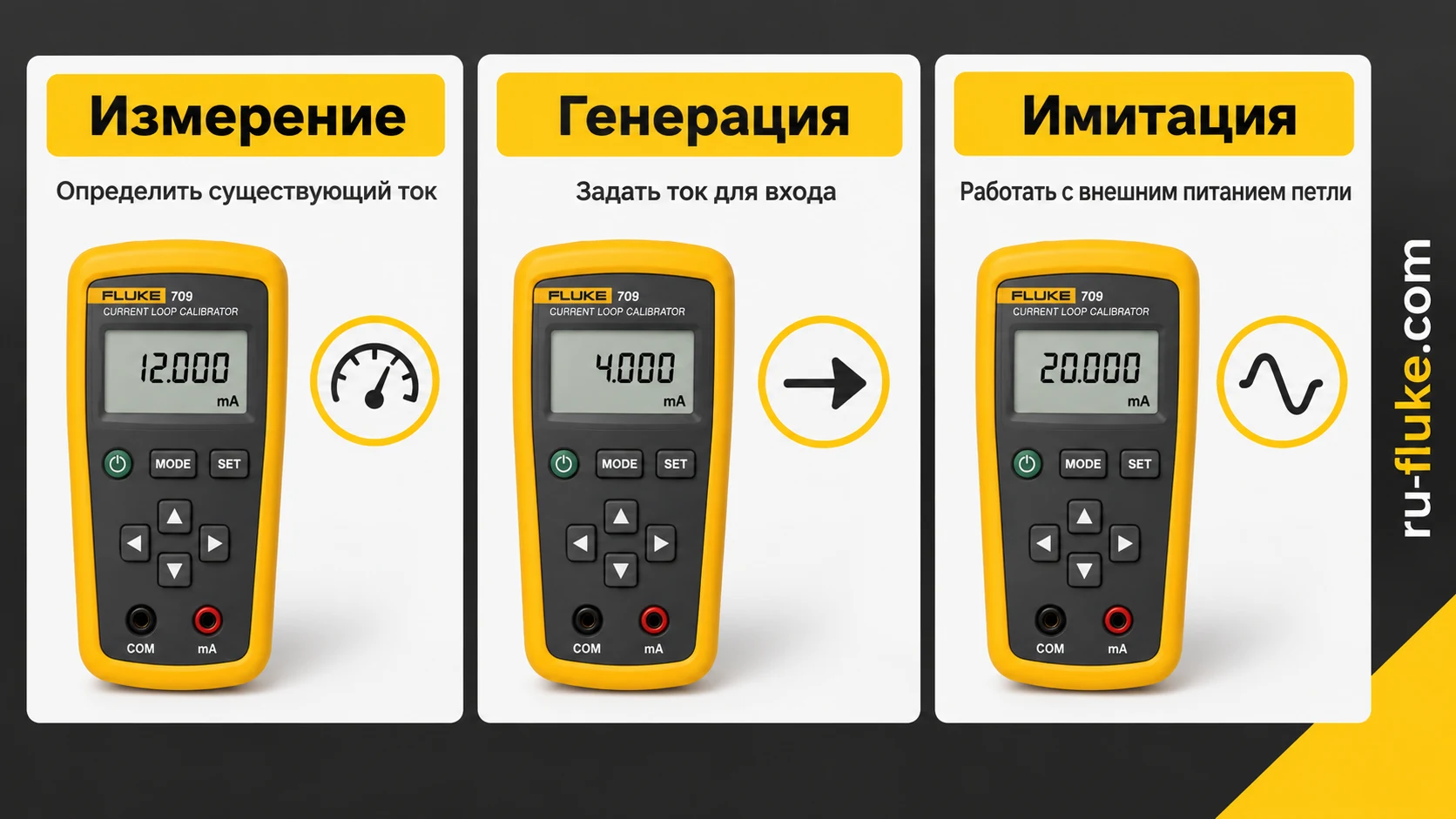

Чем отличаются Measure, Source и Simulate?

Подключение двух активных источников друг к другу без предусмотренной схемы может дать ошибку и повредить компоненты. Слово «активный» в описании входа тоже нужно уточнять: интересует, подаёт ли данный вход питание в петлю и какой тип сигнала ожидает. Перед подключением нарисуйте схему, включая источник и общий провод.

Как проверить вход ПЛК?

Сначала подготовьте процесс. Подмена сигнала может изменить работу регулятора, клапана или аварийной логики. Испытание организуют с согласованным состоянием управления, а не подключают генератор к работающему процессу без подготовки.

Подают предусмотренные контрольные точки, например 4, 8, 12, 16 и 20 мА, и сравнивают значение на входе с заданным масштабом. Если ток правильный, а ПЛК показывает неправильную физическую величину, область поиска включает тип входа, границы шкалы и программную обработку.

Пример: диапазон датчика 0–10 бар, на вход поданы 12 мА, а контроллер показывает 6 бар. При линейном масштабировании должно быть 5 бар. Если ток подтверждён, менять датчик для исправления такого теста бессмысленно: датчик в данной проверке заменён калибратором.

Как проверить петлю без разрыва?

Для малого постоянного тока нужны специализированные миллиамперные клещи. Обычные силовые клещи с диапазоном в сотни ампер могут не иметь достаточных точности и разрешения для 4–20 мА. Возможность видеть сотые ампера на дисплее не равна пригодности для аналоговой петли.

Fluke 773 позволяет работать с миллиамперными сигналами и соответствующими функциями процесса. При бесконтактном измерении соблюдают условия установки, нулевой коррекции и положения проводника. В окно должен попадать нужный одиночный проводник, а не одновременно прямой и обратный путь.

Если токовая петля обслуживает критический процесс, измерение без разрыва полезно для первичного обследования. Но для проверки генерацией всё равно нужна подготовленная схема замещения и понимание реакции автоматики.

Почему сигнал не достигает 20 мА?

Токовый передатчик требует определённого напряжения для работы. Оставшееся напряжение распределяется на входе контроллера, кабеле, барьерах и других элементах. Если суммарная нагрузка слишком велика, цепь может перестать поддерживать верхний ток.

Условный расчёт: источник 24 В, передатчику нужно не менее 12 В, остальные потери пока не учтены. Для 20 мА доступная нагрузка не превышает (24 − 12) / 0,020 = 600 Ом. Резистор входа 250 Ом при 20 мА создаёт падение 5 В. Кабель и барьеры расходуют оставшийся бюджет. Все числа в примере условные; реальные минимальные напряжения берут для конкретных компонентов.

В режиме Source похожее ограничение имеет сам калибратор. Проверяйте допустимую нагрузку при требуемом токе и состоянии питания. Если прибор не может обеспечить напряжение на всей цепи, он не воспроизведёт заданный сигнал корректно.

Как отделить неисправность датчика от кабеля?

Сравните сигнал на доступных предусмотренных точках и выполните подготовленную проверку входа известным током. Если вход правильно показывает контрольные точки, переходите к передатчику и соединению. Если проблема остаётся при замещении датчика, исследуйте вход, питание и проводку.

Четырёхпроводный активный передатчик, двухпроводная петля и схема с гальваническим барьером требуют разных подключений. Нельзя переносить один рисунок из простого учебного примера на все установки. При взрывоопасной зоне дополнительно нужны приборы и процедура с подходящим исполнением.

Электрический тест не подтверждает точность физического датчика. Передатчик давления может выдавать корректные 12 мА, но соответствующее давление нужно проверить эталонным воздействием. Разделяйте эти две части работы.

Как выбрать калибратор Fluke?

Fluke 705 рассматривают для измерения, генерации и имитации сигнала токовой петли с предусмотренными функциями, включая питание петли 24 В при измерении. Его диапазон измерения тока — до 24 мА, разрешение — 0,001 мА. Погрешность включает процент показания и младшие разряды; разрешение 1 мкА не означает погрешность 1 мкА.

Если нужны HART-коммуникации, изучают соответствующее исполнение, например Fluke 709H. Обычный генератор миллиампер не становится HART-коммуникатором автоматически. Для дополнительных величин может быть нужен многофункциональный калибратор.

При подборе сравните рабочую нагрузку Source, внешнее питание Simulate, функции питания петли, шаги и Ramp, возможность измерения напряжения, точность, подключение и отчёт. Удобные автоматические шаги особенно полезны в серийной проверке входов, если процесс подготовлен.

Как оценить ошибку входа?

Для диапазона 4–20 мА ширина составляет 16 мА. Если входной канал при подтверждённом воздействии имеет отклонение 0,08 мА, это 0,5% ширины. Для шкалы 0–10 бар такое отклонение соответствует 0,05 бар при линейном преобразовании.

В бюджет проверки входят калибратор, вход, условия подключения и метод оценки. Ошибку в процентах показания не смешивают с процентом ширины диапазона. В отчёте сохраняют заданный ток, показание, рассчитанное отклонение и основание допустимости.

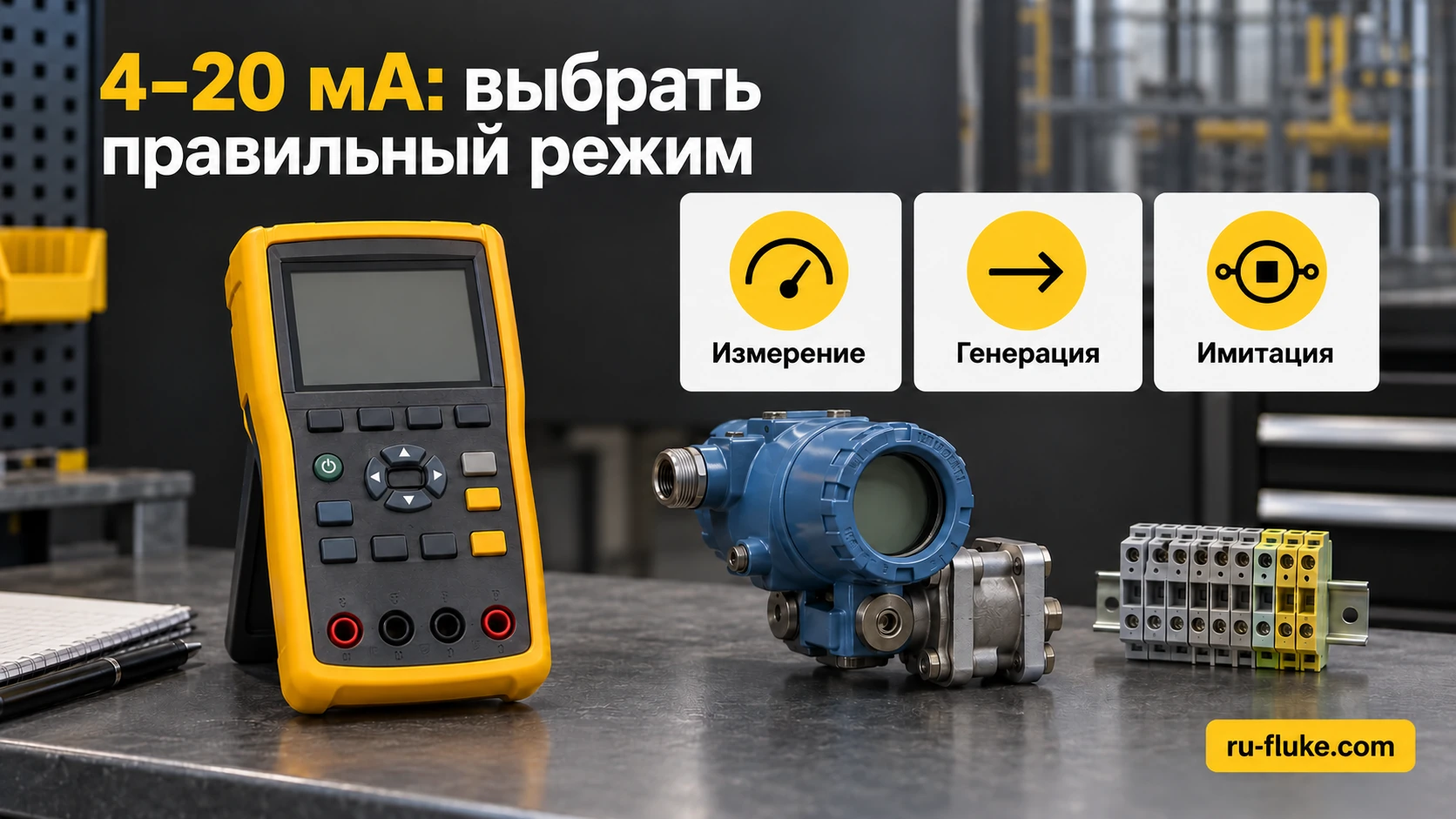

Как определить нужный режим калибратора по всей петле?

Нарисуйте четыре элемента: источник питания, передатчик, линию и приёмный вход. Добавьте барьер или изолятор, если он есть. После этого ответьте на два вопроса: кто поддерживает питание и кто регулирует ток? Эти функции определяют выбор Source или Simulate точнее, чем бытовое название «активный датчик».

В режиме Source калибратор формирует ток в подходящую нагрузку в пределах своего доступного напряжения. В Simulate он заменяет соответствующий двухпроводный передатчик и регулирует ток при внешнем питании. Measure наблюдает ток существующей петли; функция питания петли при измерении должна быть предусмотрена отдельно. Один прибор может поддерживать несколько режимов, но схема и гнёзда для них различаются.

Перед подменой сигнала определяют состояние управления и возможную реакцию процесса. Известные 20 мА могут стать командой полного открытия или другим воздействием. Подготовка проверки относится к системе целиком, даже если электрический уровень кажется небольшим.

Как распознать ошибку 0–20 вместо 4–20 мА?

Проверка нескольких известных точек помогает отличить масштабирование от неисправности датчика. Если контроллер обрабатывает ток как 0–20 мА, нижняя рабочая точка 4 мА превратится в 20% его электрического диапазона. При правильной линейной настройке 4–20 мА эта же точка соответствует 0% заданной физической шкалы.

Для учебной шкалы 0–10 бар сравнение выглядит так. В этой проверке датчик заменён подходящим генератором и влияние физического давления исключено; поэтому расхождение нельзя исправить регулировкой датчика.

Верхняя точка совпала, но вся остальная характеристика неправильная. Поэтому один успешный тест на 20 мА не подтверждает масштаб. Средняя и нижняя точки дают здесь гораздо больше диагностической информации. Для приёмки входа сохраняют все необходимые контрольные точки и инженерные единицы.

Как отличить ошибку масштаба от специального преобразования?

В канале может быть включено извлечение квадратного корня или другая обработка. Например, нормированная доля 0,25 после одного квадратного корня станет 0,5, после повторного — примерно 0,707. Двойная обработка создаёт нелинейное расхождение, которое нельзя исправить одним смещением нуля.

Для расхода важно, какую величину передаёт аналоговый выход: исходный перепад давления или уже вычисленный расход. Настройки датчика и ПЛК должны согласовываться. Электрические 12 мА однозначно определяют долю линейной токовой шкалы, но смысл отображаемой физической величины зависит от выбранного преобразования.

Как посчитать бюджет напряжения на верхнем токе?

Петля должна обеспечить напряжение на передатчике и всех последовательных элементах. Расчёт проверяют при минимальном доступном питании и наиболее требовательном рабочем токе, а не только при номинальных 24 В и спокойной нижней точке. Потери на сопротивлении растут вместе с током.

Учебный бюджет: минимальное питание 22 В, передатчику нужны 10 В, барьеру — 1,5 В, входное сопротивление 250 Ом, сопротивление линии 180 Ом. При 20 мА на входе падает 5 В, на линии — 3,6 В. Остаётся 22 − 10 − 1,5 − 5 − 3,6 = 1,9 В запаса. Все характеристики в этом примере условные.

Если к той же цепи добавлен ещё один последовательный резистор 250 Ом, он потребует дополнительных 5 В при 20 мА. Бюджет перестанет сходиться. Поэтому резистор для коммуникационной задачи нельзя добавлять без оценки уже существующей нагрузки. В режиме Source также проверяют собственное допустимое напряжение калибратора.

Почему петля работает на 4 мА, но ограничивается сверху?

В учебной модели падение на суммарных 430 Ом составляет 1,72 В при 4 мА и 8,6 В при 20 мА. Начало диапазона может выглядеть исправным, пока верхняя точка не поддерживается. Такой признак помогает выбрать проверку питания и нагрузки вместо немедленной замены входа.

В реальной схеме учитывают все элементы и особенности их напряжения, включая барьеры и изоляторы. Ограничение может быть связано также с настройкой выхода или неисправным соединением. Расчёт показывает гипотезу, которую подтверждают подходящими измерениями и характеристиками установленных компонентов.

Как само измерение способно изменить петлю?

Контактный измеритель тока вносит своё падение напряжения и требует соответствующего подключения. Если запас петли мал, добавление измерителя может изменить поведение, особенно в верхней части диапазона. Поэтому в сложном случае полезно знать условия входа прибора и рассмотреть подходящее измерение без разрыва.

Специализированные миллиамперные клещи помогают сохранить существующую цепь при первичном обследовании. Но к их показанию также применяются условия: нулевая коррекция, положение нужного проводника, состояние датчика и пригодный диапазон. Если в окно попадают прямой и обратный токи вместе, поля способны компенсироваться.

Нельзя объявлять токовое измерение бесконтактным подтверждением точности физического датчика. Оно показывает электрический выход в существующем состоянии. Для давления и температуры нужны отдельные физические проверки. Так сохраняется ясная граница между электрической петлёй и измеряемым процессом.

Как выбрать время выдержки между контрольными точками?

Выход калибратора, входная карта, фильтр и экран системы могут иметь разную динамику. Быстрое автоматическое переключение точек не гарантирует, что отображение успело установиться. Сначала оценивают время всей проверяемой цепи и выбирают выдержку под задачу.

В учебной модели фильтр первого порядка с постоянной времени 10 секунд после ступени проходит около 39% изменения за пять секунд и около 95% за тридцать. Это не характеристика конкретного ПЛК. Пример объясняет, почему ранний отсчёт может выглядеть как ошибка статического масштаба, хотя система ещё находится в переходе.

Для проверки статической точности фиксируют установившиеся значения. Для проверки динамики, напротив, сохраняют временную зависимость. Ramp, автоматические ступени и регистрация становятся полезными после определения того, какой из этих результатов требуется получить.

Как связаны аналоговый сигнал и HART?

В соответствующей петле аналоговый ток и цифровая информация сосуществуют, но не обязаны во всех режимах означать одно и то же. Настройка диапазона, проверочный режим выхода и состояние устройства влияют на сопоставление. Нужно сохранять, проверяется ли физическая переменная, масштаб выхода или принудительно заданный электрический сигнал.

Калибратор миллиампер не становится коммуникатором от наличия подходящего резистора. Нужны соответствующая функция, совместимые устройства и условия связи. Если HART входит в программу, эти требования выделяют отдельно; если задача — только электрическая проверка входов, дополнительная коммуникационная функция может быть не нужна.

Какой отчёт помогает локализовать неисправность?

Запишите схему и питание, режим калибратора, заданный и независимо проверенный ток при необходимости, показание системы, инженерный диапазон, обработку и время выдержки. Разделите проверку входа, линии, реального выхода и физического датчика. Тогда хороший результат одной части не будет случайно распространён на другую.

Исходные результаты сохраняют до регулировки, повторные — после неё. Смена масштаба или фильтра должна быть видна. Для ошибки в процентах укажите базу: текущий отсчёт, полный интервал или другой критерий программы. Процент без знаменателя нельзя однозначно сравнить со спецификацией.

В заявку на калибратор токовой петли Fluke включите необходимые Measure/Source/Simulate, питание, допустимую нагрузку, точность на нужных точках, возможность работы без разрыва, HART и формат результатов. При выборе 705, 709H, 773 или ProcessMeter каждая из этих функций должна иметь понятную рабочую причину.

Практический разбор: в поле уровень 3 м, а система показывает 2 м

Представим условную петлю уровня. Передатчик настроен на 0–6 м, выход линейный 4–20 мА, а ПЛК ошибочно масштабирует тот же ток как 0–4 м. При реальных 3 м передатчик формирует 12 мА, а система показывает 2 м. Все числа здесь учебные; пример показывает ошибку согласования диапазонов.

Если измерить только ток и увидеть устойчивые 12 мА, петля может выглядеть исправной. Если проверить только индикатор с источником в точке 12 мА, он также устойчиво покажет свои 2 м. Каждая часть выполняет настройку, но настройки не соответствуют друг другу.

Поэтому начните с карты преобразований: физическая величина, диапазон передатчика, ток, вход ПЛК, инженерная шкала и отображение. Запишите единицы и все функции преобразования. Ошибка может находиться в любой из этих связей, а не обязательно в проводе или сенсоре.

Как проверка нескольких точек обнаруживает масштаб?

Для передатчика 0–6 м точки 0; 1,5; 3; 4,5; 6 м соответствуют 4; 8; 12; 16; 20 мА. Ошибочная шкала ПЛК 0–4 м выдаёт 0; 1; 2; 3; 4 м. Нулевая точка совпадает, поэтому проверка только при 4 мА не обнаружит проблему.

Средняя и верхняя точки показывают постоянный коэффициент масштаба. Такая картина отличается от постоянного смещения. Если оператор добавит +1 м ради совпадения в середине, ноль станет неверным, а верхняя точка всё равно не совпадёт. Исправлять нужно соответствующее преобразование.

После согласования диапазонов повторяют серию. Сохраняют исходные настройки и разрешённое изменение. Нельзя настроить передатчик под случайно неверную шкалу ПЛК, если проект требует другой диапазон. Выбор стороны корректировки относится к системе и заданию.

Как отделить вход от передатчика?

Для проверки входа используют подходящее замещение тока. Режим источника или имитации выбирают по тому, кто питает петлю. Активный вход, внешний источник и пассивная цепь требуют соответствующего сочетания. Два источника питания нельзя объединять произвольно ради получения показания.

Вход проверяют несколькими согласованными точками и одновременно смотрят сырые данные, инженерное значение и отображение, если они доступны. Если ток принят правильно, а экран показывает неверную шкалу, измерительная часть и программное преобразование нужно различить.

Для проверки передатчика требуется известное физическое воздействие или предусмотренный электрический эквивалент его сенсора. Подача 12 мА в ПЛК не проверяет, что настоящий датчик уровня правильно преобразует реальные 3 м. Эта граница должна быть отмечена в отчёте.

Почему HART-значение и аналоговый ток могут расходиться?

Цифровая переменная и аналоговый выход имеют свои настройки и состояния. Возможны выбранная не та переменная, другой диапазон, фиксированный ток тестового режима или разные преобразования. Совпадение связи HART не доказывает корректность инженерной шкалы входа.

В условном примере цифровая переменная показывает 3 м, ток равен 12 мА, а ПЛК — 2 м. Такая комбинация согласуется с описанной ошибкой масштабирования. Но в реальном случае сначала подтверждают, какая переменная передаётся и как назначен выход.

Если ток зафиксирован для испытания, изменение цифровой переменной не обязано менять аналоговую цепь. После проверки возвращают устройство в предусмотренный рабочий режим и подтверждают это. Забытый фиксированный выход способен оставить правдоподобное, но неизменное значение в системе.

Диапазон, подстройка цифрового измерения и подстройка аналогового выхода — разные операции. Выполнять их одновременно до исходной серии не следует. Иначе исчезнет информация, где первоначально находилось отклонение.

Как отличить обрыв от неверного масштаба и от насыщения?

Обрыв и потеря питания обычно меняют состояние тока иначе, чем устойчивое неверное масштабирование. Но поведение при отказе зависит от передатчика и настройки системы. Нельзя считать любое значение ниже 4 мА одинаковым диагнозом без определения режима.

На верхней границе возможны ограничение выхода, выход физической величины за диапазон или программное ограничение отображения. Если ток меняется, а экран остаётся на максимуме, исследуйте программную часть. Если ток тоже ограничен, исследуйте передатчик, питание и диапазон.

Сохраняйте фактические значения и статусы. Запись «датчик неисправен» без тока, питания и настроек слишком ранняя. В первую очередь нужно получить данные, которые разделяют гипотезы.

Что меняется при последовательном измерении тока?

Измеритель добавляет нагрузку в петлю и может потребовать её разрыва. Допустимость вмешательства и запас напряжения определяют заранее. Если петля уже близка к пределу питания, дополнительное падение способно изменить ток и создать ложный вывод.

В учебной цепи дополнительная нагрузка 100 Ом при 20 мА создаёт 2 В падения. При 4 мА — 0,4 В. Поэтому нижняя точка может работать, а верхняя — нет. Эти значения описывают простую нагрузку, а не характеристику любого мультиметра или калибратора.

Клещевой контроль миллиампер может уменьшить вмешательство в подходящей конфигурации, но имеет собственные ограничения. Нужно охватить нужный проводник, обеспечить условия и учесть характеристику прибора. Fluke 773 рассматривают по его поддерживаемым функциям, а не как универсальное решение для любой закрытой линии.

Как проверить фильтр и время реакции канала?

Статическая точка и переходный тест отвечают на разные вопросы. Если система имеет фильтр, показание после изменения тока достигает нового значения постепенно. Ошибка через две секунды может описывать динамику, а не статическое преобразование.

Для серии определяют время выдержки и критерий установления. Записывайте текущие настройки фильтра. Если в середине проверки фильтр изменён, две серии должны быть обозначены отдельно. Нельзя ускорить отображение и затем выдать результат за работу в прежнем режиме.

При требовании быстрого аварийного действия проверяют соответствующий тракт, включая задержки обработки и исполнительную часть. Точный статический ток не подтверждает время реакции системы. Такая задача может потребовать иных средств регистрации, чем обычный источник мА.

Как организовать исходную и конечную серии?

Сначала сохраняют состояние до настройки: диапазоны, режимы, точки и фактические значения. Затем выполняют только разрешённое изменение и повторяют нужную программу. Отчёт должен показывать, что улучшилось и какой участок изменён.

Если исправлены диапазон ПЛК и подстройка передатчика одновременно, причинный разбор станет сложнее. Для диагностики полезна последовательность отдельных изменений с подтверждением. Она помогает избежать ненужной регулировки исправной части.

В большой системе присваивайте петлям устойчивые IDs. Однотипные датчики с одинаковыми диапазонами легко перепутать. Таблица с правильными токами, но неверными номерами каналов не подтверждает обслуживание нужных объектов.

Как подобрать калибратор Fluke для такого обслуживания?

Опишите активные и пассивные цепи, источник питания, сопротивление, необходимость разрыва, точность и точки. Добавьте измерение, генерацию, имитацию, питание петли и цифровую связь как отдельные требования. Режим «мА» у двух приборов может означать разный набор действий.

Для проверки полного датчика потребуется ещё и известное воздействие по его физической величине. Калибратор петли проверяет электрическую часть, а источник давления или температуры — другую. Комплект собирают по тракту, не ожидая физического воздействия от любой функции Source.

Пилот должен подтвердить режимы на реальном типе входа, отсутствие недопустимого влияния и понятную запись результатов. Тогда прибор помогает локализовать ошибку системы, а не только получить ожидаемые 12 мА на своём экране.

Как перевести ошибку в микроамперах в ошибку технологической шкалы?

Для линейных 4–20 мА рабочий электрический интервал равен 16 мА. Ошибка 0,024 мА составляет 0,15% этого интервала. Если технологическая шкала 0–100 единиц, ей соответствует 0,15 единицы. Это арифметика шкалы, а не допуск любого датчика.

Относительная ошибка от текущего показания — другая величина. При 12 мА те же 0,024 мА составляют 0,2% показания. Поэтому спецификации «процент значения» и «процент диапазона» нельзя сравнивать как одинаковые числа.

Условный допуск источника ±0,05% рабочего интервала 16 мА соответствует ±0,008 мА, или ±8 мкА. В реальной характеристике могут быть дополнительные составляющие. Проверьте формулу целиком на нужных точках, особенно возле нижней границы.

Для нелинейного преобразования, например квадратного корня, местная ошибка инженерного значения меняется по диапазону. Постоянная ошибка мА не даёт постоянных процентов расхода. Если канал использует такое преобразование, бюджет рассматривают в соответствующих точках.

Частые вопросы о токовой петле

Можно ли подключить Source к активному входу?

Только если конкретная схема это допускает. Для входа с собственным питанием петли обычно рассматривают предусмотренный режим имитации передатчика.

Почему 4 мА не означает отсутствие сигнала?

Это нижняя рабочая точка диапазона. Полное отсутствие тока и диагностические токи имеют другое значение в настроенной системе.

Можно ли проверить датчик одним калибратором миллиампер?

Электрический выход — да, в предусмотренной схеме. Точность преобразования давления или температуры требует соответствующего физического воздействия и эталона.

HART передаётся вместо 4–20 мА?

В соответствующей системе цифровая связь сосуществует с аналоговым сигналом. Для работы с ней нужны совместимые устройства, нагрузка и функция прибора.

Что отправить для подбора?

Тип передатчика, схему питания, активность входа, нагрузку, диапазон, требования к HART и допустимость разрыва. По этим сведениям выбирают калибратор петли Fluke и принадлежности.
