Как измерить трёхфазную нагрузку и определить резерв мощности с Fluke

Перед установкой новой линии, компрессора или серверной стойки нужно понять, какую нагрузку уже несёт ввод. Сумма мощностей на шильдиках и одно измерение клещами не дают полного ответа: оборудование работает по сменам, запускается в разное время, а фазы могут быть загружены неравномерно. Для решения нужен профиль мощности и токов за представительный рабочий цикл.

Почему нельзя просто сложить мощности оборудования?

Шильдики описывают разные величины. Для двигателя указанная мощность часто относится к механическому выходу, а потребляемая электрическая мощность зависит от КПД и нагрузки. У источника питания может быть выходной номинал. У части оборудования указан максимальный вход, который редко достигается в рабочем цикле.

Даже корректные входные мощности не обязательно возникают одновременно. Но и случайное измерение в тихий час может скрыть максимум смены. Нужна информация о совпадении режимов: пуски, нагрев, компрессоры, заряд батарей, технологические циклы.

Для условного двигателя с выходом 7,5 кВт и КПД 90% входная активная мощность при соответствующей нагрузке составит около 8,33 кВт. При PF = 0,9, линейном напряжении 400 В и симметричной синусоидальной системе ток будет около 13,4 А. Эти расчёты показывают, почему выходные киловатты нельзя прямо подставить вместо потребления.

Чем отличаются кВт, кВА, PF и кВт·ч?

Для симметричной трёхфазной системы S = √3 × U_LL × I. При 400 В и 100 А это около 69,3 кВА. Если PF = 0,9, активная мощность — около 62,4 кВт. Если PF = 0,6 при том же токе, активная мощность — около 41,6 кВт. Токовая нагрузка в обоих примерах одинаковая, а активные киловатты различаются.

Формулу с одним током нельзя безоговорочно применять к несимметричной сети. В реальном обследовании регистрируют фазы отдельно. При нелинейной нагрузке общий PF и cos φ основной гармоники также различаются: фазовый сдвиг не описывает всё влияние искажений.

Как измерить трёхфазную нагрузку правильно?

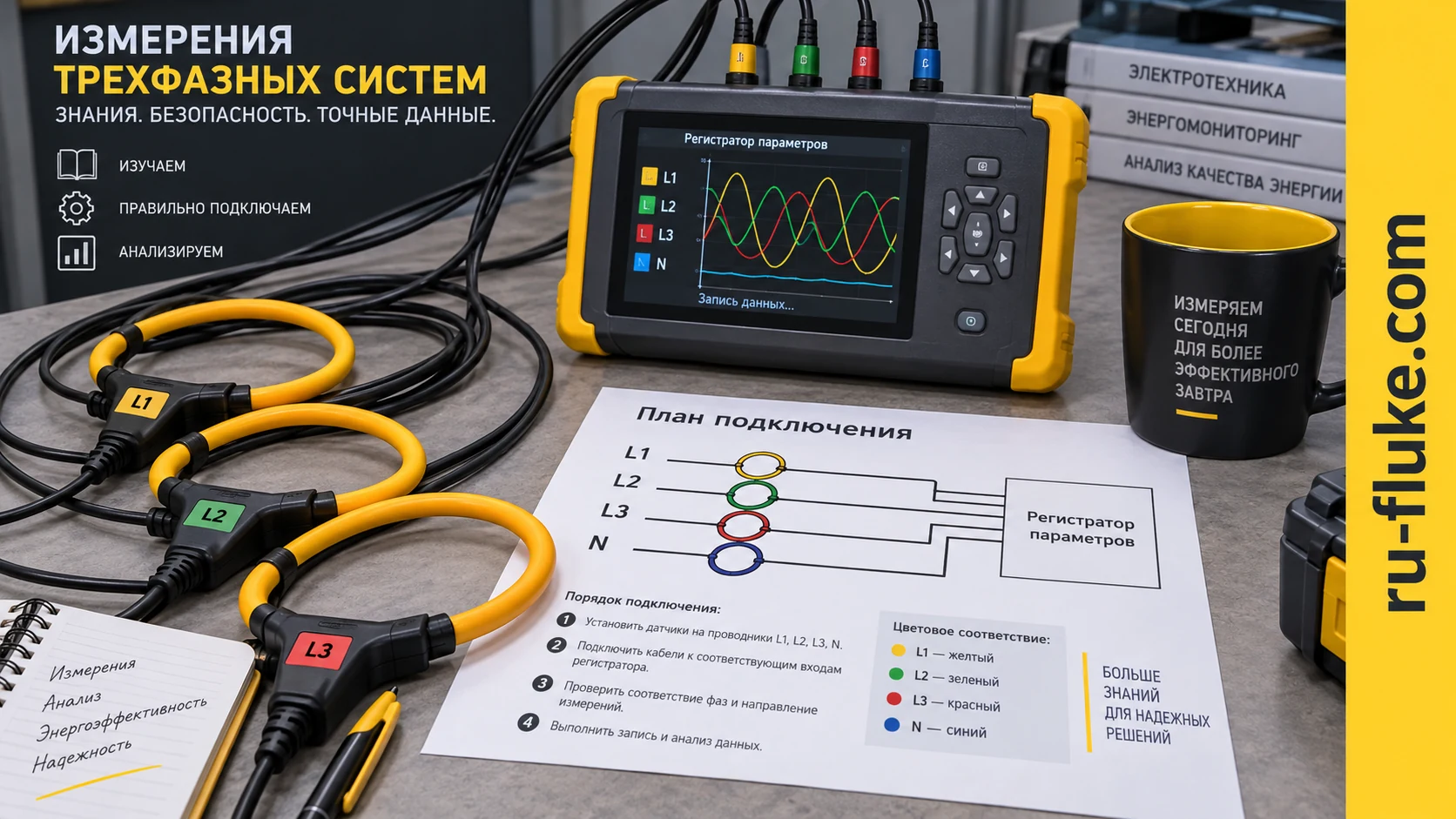

Определите схему: трёхфазная с нейтралью или без неё, доступные точки, прямое подключение или работа через измерительные трансформаторы. Подберите допустимые входы и датчики. До длительной регистрации убедитесь, что токовый датчик каждой фазы соответствует её каналу напряжения и установлен с правильным направлением.

Перепутанная пара «ток L1 — напряжение L2» и обратная ориентация датчика могут дать неверные мощность и PF при правдоподобных токах. Ошибочный коэффициент трансформатора изменит результат в заданное число раз. Поэтому предварительная проверка схемы полезнее последующего усреднения красивого графика.

Подключение к силовой установке выполняют подготовленные специалисты с соответствующими средствами и процедурой. Для выбора комплекта важны категория места, диапазон, окно датчика, размер проводников и условия установки. Гибкий датчик удобен на крупных проводниках, но должен быть совместим с регистратором и интересующим током.

Какой период и интервал записи выбрать?

Период должен включать представительные режимы объекта. Для производства — все смены, основные технологические циклы и пуски. Для офиса — рабочие и нерабочие часы. Для ИБП — возможный режим заряда после разряда. Универсальной длительности, которая подходит всем объектам, нет.

Интервал сохранения влияет на видимость пиков. Пятнадцатиминутное среднее полезно для одной задачи, но скрывает короткую повышенную нагрузку. Выбирайте отдельно средние значения, минимумы/максимумы и требуемую регистрацию быстрых процессов. Эта статья посвящена профилю мощности; поиск провалов и формы переходных процессов требует собственной программы.

Если значимый цикл не попал в запись, обозначьте это ограничение. Нельзя экстраполировать пустой выходной день на максимальную загрузку рабочей недели. В отчёте перечисляют, какие режимы реально были зарегистрированы.

Как определить, какая фаза ограничивает расширение?

Пусть фазные токи составляют 70, 90 и 120 А. Среднее — около 93,3 А. Максимальное отклонение от среднего — около 26,7 А, или 28,6%. Это удобный описательный показатель разброса токов, но не коэффициент несимметрии напряжения по последовательностям.

Если допустимое по принятому расчёту рабочее ограничение каждого проводника составляет 160 А, у наиболее нагруженной фазы запас лишь 40 А в данном режиме. Среднее арифметическое создало бы впечатление большего резерва. Для новой однофазной нагрузки важно, к какой фазе она подключается.

Сама цифра на автомате не определяет все допустимые условия линии. Учитывают кабель, способ прокладки, температуру, группировку, контактные соединения и защитную координацию. Измерение даёт фактическую нагрузку; допустимый предел устанавливается отдельным электротехническим расчётом.

Как оценить новую трёхфазную нагрузку?

Условное оборудование потребляет 30 кВт при PF = 0,95. При 400 В в симметричном режиме расчётный ток составляет 30 000 / (√3 × 400 × 0,95) ≈ 45,6 А. Это рабочий ориентир; пуск, нелинейность, режим преобразователя и неравномерность могут требовать дополнительной оценки.

Если наиболее нагруженная существующая фаза имеет только 40 А доступного запаса по принятому расчёту, такой пример уже требует изменения схемы, перераспределения или иной инженерной меры. Простое сложение средних киловатт не решает вопрос.

Потребление оборудования следует уточнить для планируемой производительности и рабочего цикла. Паспортный максимум, типовое потребление и измеренный максимум — разные входные данные. В отчёте их не смешивают.

Какие регистраторы Fluke рассматривать?

Fluke 1732/B рассматривают для регистрации энергетических параметров и нагрузки. Fluke 1736/INTL и Fluke 1738/B выбирают при соответствующих дополнительных требованиях к измерениям и анализу. Различия функций и состав поставки проверяют для точного исполнения.

Обозначение /B важно учитывать как часть комплектации: наличие требуемых датчиков тока нельзя предполагать. При сравнении предложений перечислите сами датчики, их диапазон, длину, принадлежности подключения, питание, память и способ выгрузки.

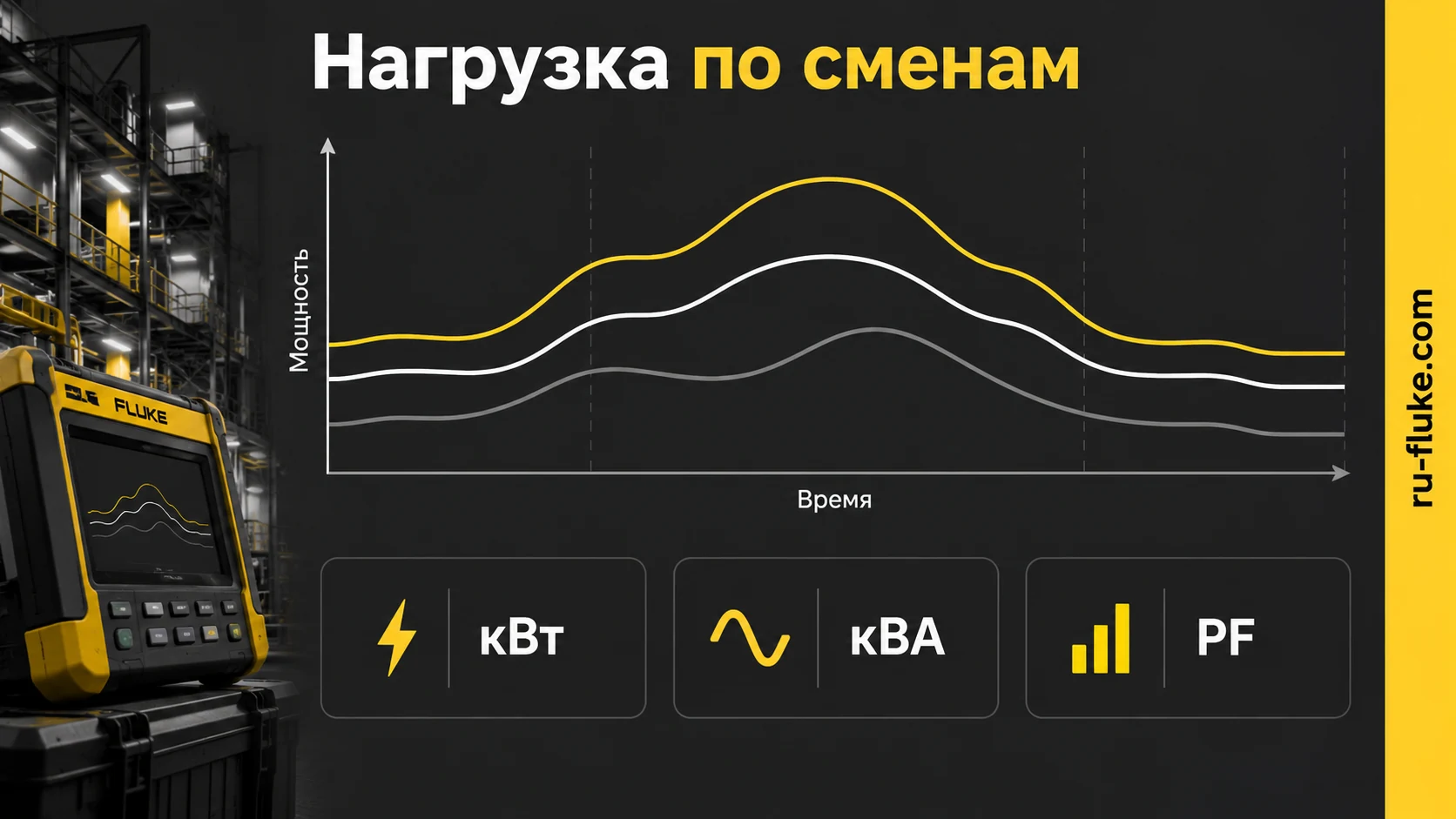

Как оформить профиль потребления?

Отчёт должен включать схему точки, период и фактически наблюдавшиеся режимы, графики активной/полной мощности, токи фаз, PF, максимумы и значения энергии. Отдельно обозначают интервал усреднения. Максимум 15-минутного среднего и кратковременный максимум тока не должны иметь одну неподписанную колонку «пик».

Для оценки расширения добавляют планируемую нагрузку и перечень ограничивающих элементов. Укажите, что проверено измерением, что рассчитано и какие условия не охвачены. Например, летний режим вентиляции отсутствовал — такой отчёт не доказывает годовой максимальный резерв.

Типичные ошибки при обследовании

• Считать кВт·ч за месяц запасом мощности.
• Использовать средний ток вместо максимума ограничивающей фазы.
• Складывать механическую мощность двигателей с входными мощностями другой нагрузки.
• Не проверять соответствие фаз напряжения и тока.
• Забывать коэффициент измерительных трансформаторов.
• Выбирать датчики только по максимальному току, игнорируя точность в рабочем диапазоне.
• Объявлять запас за весь год по одному непредставительному дню.

Как правильно сравнить максимумы, полученные в разное время?

Максимум каждой фазы и максимальная одновременная мощность системы — разные результаты. Если L1 достигла своего максимума утром, L2 — днём, а L3 — вечером, сложение этих трёх максимумов создаёт режим, которого в записи могло не быть. Для оценки суммарного профиля нужны согласованные отсчёты. Для ограничения отдельной фазы её собственный максимум при этом сохраняет значение.

Рассмотрим учебную симметричную по напряжению сеть с фазным напряжением 230 В и чисто активными нагрузками. Условия выбраны, чтобы просто показать одновременность. В реальной установке мощность измеряют с её напряжениями, PF, топологией и формой сигнала.

Максимальная одновременная мощность в этих трёх отсчётах — 35,65 кВт. Сложение отдельных максимумов 70 + 80 + 75 А и пересчёт по той же модели дали бы 51,75 кВт. Последнее число не является наблюдавшейся суммарной мощностью. Но при добавлении нагрузки на L2 её отдельные 80 А нельзя заменить средним по трём фазам.

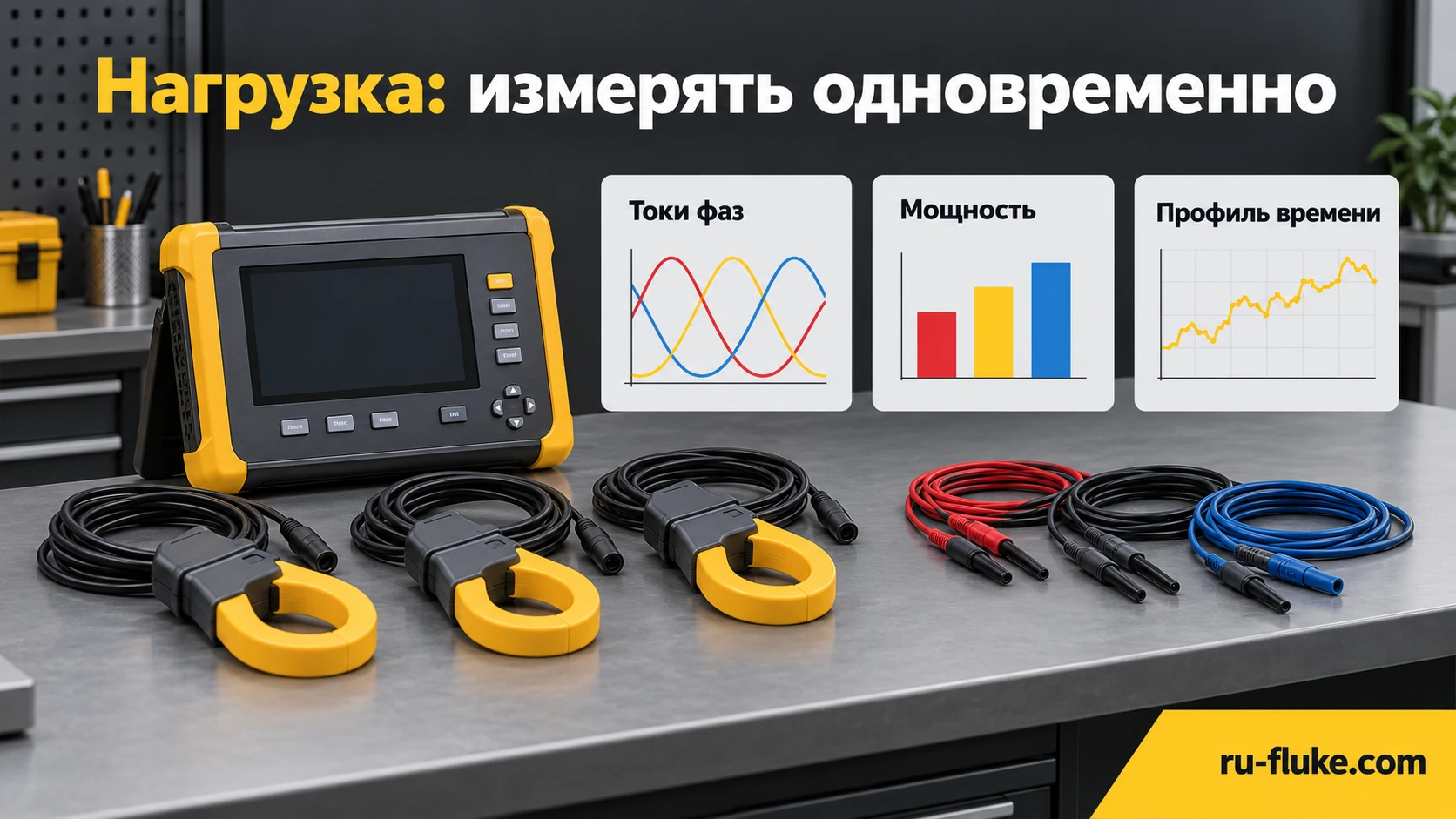

Почему измерение клещами по очереди не восстанавливает такой профиль?

Если режим меняется между переходами на следующую фазу, три числа относятся к разным состояниям. Они полезны как отдельные проверки, но не обязательно описывают одну трёхфазную нагрузку. Для согласованной мощности нужны напряжения и токи с соответствующим временным сопоставлением.

Когда цель — определить резерв перед расширением, в программу включают периоды совпадения существенных нагрузок. Предположение «это оборудование никогда не работает одновременно» должно подтверждаться реальным управляемым ограничением или достаточными данными, а не привычкой одного оператора.

Какой максимум нужен: мгновенный, кратковременный или усреднённый?

Слово «пик» без временного окна неоднозначно. Наибольший отсчёт тока, максимум мощности за короткий интервал и максимум пятнадцатиминутного среднего описывают разные величины. Для каждого решения нужно заранее выбрать показатель и сохранить способ его получения.

Учебный режим: одна минута на 80 кВт и четырнадцать минут на 20 кВт. Средняя активная мощность за пятнадцать минут равна (80 + 14 × 20) / 15 = 24 кВт. Значения 80 и 24 кВт оба могут быть правильными для своих показателей. Сопоставлять их как взаимоисключающие измерения нельзя.

Короткая высокая нагрузка может иметь значение для части оборудования, а длительное усреднение — для другой задачи оценки. Нагрузочный журнал не заменяет программу исследования быстрых провалов и переходных процессов. Если такая диагностика также нужна, её функции указывают отдельно при выборе регистратора или анализатора.

Как выбрать продолжительность обследования?

Запись должна включить представительные технологические циклы, смены, значимые пуски и сезонные режимы либо явно ограничить вывод. Длительный тихий период не обязательно информативнее короткой записи, которая охватила все нужные режимы. Но наблюдение только одной спокойной смены не доказывает годовой максимум.

Отметьте режимы, которых не было: отопление, охлаждение, зарядка после разряда, резервное питание или отдельная производственная линия. Если будущая нагрузка совпадёт именно с отсутствовавшим режимом, оценка резерва требует дополнительных данных. Увеличение срока записи без появления этого режима не устраняет ограничение автоматически.

Как складывать новую нагрузку по P, Q и S?

Для подходящей синусоидальной модели активные и реактивные мощности складываются по своим составляющим; полная мощность определяется из их сочетания. Арифметическое сложение двух кВА не всегда равно действительной полной мощности совместной работы. При несимметрии и искажениях применяют соответствующие определения и измерения, а не упрощённую модель без оговорок.

Учебный пример: существующая симметричная синусоидальная нагрузка имеет P = 20 кВт, Q = 15 квар и S = 25 кВА. Добавляется чисто активная нагрузка 10 кВт. Суммарные P = 30 кВт и Q = 15 квар дают S = √(30² + 15²) ≈ 33,54 кВА. Простое сложение 25 + 10 дало бы 35 кВА. Пример показывает смысл составляющих, а не разрешение подключить конкретное оборудование.

Для новых двигателей отдельно различают механический выход и электрический вход, для зарядных устройств — режим заряда, для серверного оборудования — реальную загрузку и резервирование. Если исходные данные описывают разные величины, точное измерение существующего ввода не исправит расчёт будущего режима.

Почему один PF не определяет нужную инженерную меру?

Общий PF может отличаться от cos φ основной составляющей. Нелинейная нагрузка добавляет отдельные ограничения. Поэтому рекомендация «поставить конденсаторы» не следует автоматически из низкого общего PF. Сначала определяют механизм и условия сети, затем выполняют подходящий расчёт.

Для выбора регистратора важно, какие показатели он сохранит вместе и можно ли связать их с режимом нагрузки. Сводная средняя величина за весь период может скрыть тот режим, который ограничивает расширение. Отчёт должен позволять вернуться к соответствующему времени и фазам.

Как убедиться, что мощность рассчитана из правильных каналов?

До длительной записи сверяют схему сети, соответствие токовых каналов напряжениям, направление датчиков и коэффициенты. Правдоподобные амперы не доказывают правильность пар «напряжение — ток». Ошибка пары способна изменить мощность и PF, хотя график токов выглядит нормально.

Если использован трансформатор 500/5 А, его номинальное отношение равно 100. Пропущенное или повторно применённое масштабирование может изменить результат в сто раз. Нужно понимать, где коэффициент уже учтён: в измерительном канале, датчике или настройке программного обеспечения. Для напряжения действует свой коэффициент; при расчёте мощности учитывается согласованная система.

Отрицательная мощность может означать обратный поток энергии, а может возникнуть из-за ориентации или сопоставления каналов. В установке с генерацией нельзя автоматически переворачивать знак ради привычного положительного графика. Сначала разбирают физическое направление потока и конфигурацию измерения.

Как превратить измерение в исходные данные для проектировщика?

Передайте профили токов каждой фазы, активной и полной мощности, PF, нейтрали при необходимости, характерные максимумы и их окна. Дополните их периодом, фактически зарегистрированными режимами, схемой и параметрами измерительной системы. Новую нагрузку опишите отдельно с её временем, пуском и рабочим циклом.

Допустимость расширения определяется не одним номиналом источника. Ограничения могут быть у проводников, аппаратов, контактов, отдельных фаз, трансформатора, качества напряжения и установленного режима объекта. Измерение показывает фактическую нагрузку, а допустимые пределы и меры определяются инженерной оценкой конкретной установки.

Формулировка «резерв 20%» без показателя, периода и ограничивающего элемента неполна. Полезнее запись «в наблюдавшемся режиме такой-то показатель достиг такого-то уровня; соответствующий режим расширения требует проверки перечисленных элементов». Она сохраняет границу данных и позволяет принять решение без подмены измерения предположением.

Как сравнивать комплекты регистраторов Fluke?

Сравните не только основной прибор, но и датчики: диапазон, пригодность на обычном токе, охват проводников, AC/DC при необходимости и совместимость. Обозначение поставки /B нельзя читать как обещание наличия всех нужных датчиков. Их список нужно согласовать явно.

Для выбора регистратора нагрузки Fluke укажите схему, обычные и максимальные токи, число точек, период, автономность, показатели и пример отчёта. Перед длительным обследованием проверьте небольшой фрагмент записи и выгрузку. Это позволяет обнаружить ошибку канала или имени точки до того, как она испортит весь цикл.

Практический разбор: можно ли подключить зарядку или новую линию к существующему вводу?

Представим условный объект, где хотят добавить нагрузку. Известно ограничение проектного режима, но нет согласованного профиля токов и мощности. Один замер в обед показывает небольшой ток. Он не отвечает на вопрос о совместной работе утром, ночью и в пиковом производственном цикле.

Сначала задайте границы: ввод, трансформатор, отдельный фидер или конечная ветвь. У каждой части свои ограничения. Небольшая средняя мощность объекта не доказывает запас конкретной фазы и кабеля. Измерение нужно проводить на той части, для которой принимают решение.

Соберите проектные ограничения и эксплуатационные условия. Здесь учебные значения не являются рекомендацией по выбору автомата или кабеля. Допустимость подключения определяется инженерной программой, а регистратор даёт фактический профиль для её расчёта.

Как выглядит решение по фазам?

Для простой учебной модели примем синусоидальные токи и коэффициент мощности 1. В одном подтверждённом совместном режиме токи фаз составляют 92, 74 и 65 А. Условный допустимый предел этого расчёта — 100 А на фазу. Он задан как исходное условие модели, а не универсальная норма.

Новая однофазная нагрузка 32 А при одновременной работе увеличила бы соответствующую фазу до 124, 106 или 97 А в зависимости от подключения. Это три альтернативы, а не три одновременно подключённые нагрузки. В этой модели только третья остаётся ниже заданного предела, но малого численного запаса ещё недостаточно для окончательного проекта.

Нужно проверить другие режимы и условия. Если фаза L3 позже достигает 80 А, удобное распределение уже не решает задачу. Если новая нагрузка несинусоидальная или имеет другой угол, арифметическое сложение RMS-токов не является точной физической моделью; требуются соответствующие расчёты.

Для условной трёхфазной нагрузки 22 кВт при 400 В и коэффициенте мощности 1 ток составляет около 31,8 А на фазу. При прежнем совместном режиме она добавляет нагрузку всем фазам. Факт трёхфазного подключения сам по себе не создаёт резерв.

Можно ли использовать ночной запас?

Предположим, ночной режим устойчиво показывает 18, 20 и 19 А. Это другой профиль. Управляемая нагрузка, включающаяся только в подтверждённое окно, может требовать иного решения, чем непрерывная нагрузка. Но доступность окна и способ ограничения должны быть обеспечены системой.

Нельзя назвать ночной запас круглосуточным. Запишите условия, при которых новая нагрузка допускается, и что происходит при внеплановой работе. Ручное обещание «будем включать после смены» не равно автоматически контролируемому режиму.

После изменения управления нужен проверочный профиль. Если одновременно появились другие ночные потребители, первоначальная база уже не описывает новый режим. Решение связывают с фактической схемой и работой, а не сохраняют старый вывод навсегда.

Почему запас по кВА нельзя считать простым вычитанием кВт?

Ограничение полной мощности и активная мощность относятся к разным величинам. В идеализированной синусоидальной модели S = √(P² + Q²). Для условных P = 240 кВт и Q = 180 квар получаем S = 300 кВА.

Если заданный предел составляет 400 кВА и реактивная мощность остаётся 180 квар, математический максимум активной мощности в этой модели равен √(400² − 180²) ≈ 357 кВт. Разность с текущими 240 кВт составляет около 117 кВт, а не 160 кВт. Это только расчёт по одному ограничению.

Токи фаз, нагрев, гармоники, схема и другие требования могут ограничить решение раньше. В несинусоидальном режиме простая модель P/Q/S требует уточнения. Поэтому в отчёте не пишут «свободно 160 кВт» только потому, что вычли 240 из числа 400.

Синхронно измеренные параметры нужны именно для этой связи. P, Q и токи, взятые из разных часов, не описывают одно состояние. Сумма независимых максимумов помогает консервативной оценке в некоторых задачах, но не заменяет фактический совместный максимум.

Как учитывать нейтраль при нелинейных потребителях?

Сбалансированная основная составляющая трёх фаз может взаимно компенсироваться в нейтрали, но определённые гармонические составляющие ведут себя иначе. Поэтому близкие фазные RMS не доказывают малый ток нейтрали. Для такой системы он становится отдельным измеряемым каналом или задачей.

В учебной идеальной модели одинаковые третьи гармоники по 20 А в трёх фазах, находящиеся в фазе относительно нейтрали, дают 60 А в нейтральном проводнике. При основной составляющей 100 А фазный RMS был бы √(100² + 20²) ≈ 102 А. Реальный спектр и баланс могут отличаться.

Этот пример не задаёт ток вашей установки и не выбирает сечение. Он объясняет, почему осмотр только трёх фаз может пропустить важную часть нагрузки. При покупке регистратора укажите, нужен ли одновременный контроль нейтрали и какие датчики подходят.

Как выбрать период обследования, если производство меняется по неделям?

Сначала определите повторяющиеся циклы. Суточное наблюдение может не включить отгрузку, ремонтную смену, зарядный цикл и сезонную работу. Период должен охватывать состояния, которые влияют на решение. Универсальная длительность для всех объектов не существует.

В журнале отмечайте, какие режимы действительно попали в запись. Если участок стоял из-за ремонта, низкий профиль не представляет нормальную работу. Если в наблюдении отсутствовал крупнейший потребитель, результат требует ограничения.

Для будущей нагрузки дополнительно используют её ожидаемый режим и характеристики. Измерение прошлого не предсказывает любое расширение. Отчёт должен различать измеренный профиль и сценарии после подключения.

Почему короткий пик и 15-минутный максимум решают разные задачи?

Краткий ток может влиять на отдельную защиту и динамику, а усреднённая мощность — на другой расчёт. Нужно знать окно каждого показателя. Строка «максимум» без длительности не объясняет, что именно достигло значения.

При условных 100 кВт в течение одной минуты и 20 кВт следующие 14 минут средняя мощность 15-минутного окна равна около 25,3 кВт. Если отчёт содержит только её, 100-киловаттный эпизод не виден как максимум мощности в минутном масштабе. Это арифметика окна, а не режим конкретного регистратора.

Подбирайте набор показателей под ограничения. Для исследования редкого отключения потребуется отдельная программа событий питания; для резервов — представительный профиль и нужные окна. Один прибор может поддерживать обе задачи, но настройки и результаты остаются разными.

Как проверить подключение датчиков до длительной записи?

На старте сопоставьте фазу напряжения и соответствующий ток, направление датчика и коэффициент преобразования. Ошибка привязки может создать неверную активную мощность и коэффициент мощности при правдоподобных RMS. Не ждите окончания месяца, чтобы обнаружить её.

Контроль выполняют по схеме и диагностике прибора в допустимой процедуре. Не исправляйте отрицательную мощность произвольным изменением знака в таблице. Она может описывать реальную генерацию или ошибку подключения; эти случаи нужно различить.

После изменения диапазона или датчика проверьте коэффициенты и непрерывность истории. Внешний трансформатор тока, гибкий датчик и непосредственное измерение имеют свои параметры. Для малого и большого тока может требоваться разная подходящая конфигурация.

Как выглядит отчёт, пригодный для решения о подключении?

Нужны схема точки, период, охваченные режимы, каналы и датчики, проверка фаз, окна, совместные максимумы и отдельные ограничения. Сценарии новой нагрузки показывают отдельно с исходными предположениями. Измеренные данные не смешивают с проектными значениями.

Если решение зависит от управления, это должно быть частью вывода. Формулировка «возможно при таком окне и контроле» отличается от «есть постоянный резерв». После реализации проверяют новый профиль и условия.

Для выбора регистратора Fluke укажите число каналов, диапазоны, нейтраль, длительность, питание, память и требуемый отчёт. Комплект должен поддерживать весь цикл: корректное подключение, представительную запись и расчёт по нужным ограничениям. Тогда данные помогают инженерному решению, а не только показывают красивую кривую нагрузки.

Можно ли оценить резерв по счётчику энергии за месяц?

Энергия показывает интеграл мощности, а не её распределение во времени. Условные 7200 кВт·ч за 720 часов соответствуют средней мощности 10 кВт. При этом профиль может иметь значительно больший краткий или длительный максимум. Одна средняя величина не определяет запас фаз.

Месячный счётчик полезен для сверки общей энергии и границ записи. Если данные регистратора сильно расходятся, проверяют период, точку, коэффициенты и охваченные части. Но совпадение сумм не доказывает правильность всех минутных максимумов.

Для подключения нужны временной профиль и применимые ограничения. Счёт за электроэнергию не содержит автоматически тока нейтрали, самого нагруженного режима и условий кабеля. Поэтому его используют как дополнительный источник, сохраняя отдельную измерительную программу.

Частые вопросы об измерении трёхфазной нагрузки

Можно ли обойтись токовыми клещами?

Они полезны для отдельных токовых проверок. Профиль мощности, PF, энергия и совпадение режимов требуют соответствующей многоканальной регистрации.

Низкий PF всегда означает, что нужен конденсатор?

Нет. Нужно различать фазовый сдвиг и искажения, оценивать схему и режимы. Компенсацию выбирают отдельным расчётом, а не по одному числу.

Можно ли определить резерв по мощности трансформатора?

Нужно также проверить линии, аппараты, фазы, режимы и другие ограничения. Самый слабый участок определяет доступность расширения.

Почему мощности фаз получились отрицательными?

Возможны обратная передача энергии, ориентация датчиков или перепутанные каналы. Сначала проверяют схему и реальный режим.

Нужно ли измерять неделю?

Если неделя охватывает необходимые режимы, это может быть удобно. Другому объекту нужен иной период. Длительность выбирают по циклу, а не по общему правилу.

Что отправить для подбора?

Схему сети, максимальные и типовые токи, размеры проводников, период записи, необходимые показатели и состав новой нагрузки. Это поможет выбрать регистратор Fluke с подходящими датчиками.
