Как измерить сопротивление заземления: трёхполюсный метод, селективное измерение или клещи?
Измеритель заземления подбирают после выбора метода. Прибор со штырями, клещевой измеритель и селективная схема могут показать разные значения на одной установке, потому что исследуют разные токовые пути. Чтобы получить полезный результат, сначала нужно понять устройство системы и определить, сопротивление какого участка требуется оценить.
Короткий ответ. Для отдельного заземлителя с доступом к грунту используют метод падения потенциала с вспомогательными электродами. Для подключённого заземлителя в системе с параллельными путями может подходить селективная схема со штырями и токовыми клещами. Бесштыревые клещи применимы при наличии замкнутой измерительной петли через другие заземления. Один изолированный электрод ими корректно не проверить.
Что именно означает сопротивление заземления?
Нужно различать сопротивление заземлителя относительно удалённой земли, сопротивление петли, сопротивление соединения защитных проводников и полное сопротивление петли аварийного тока. Эти параметры связаны с электрической защитой, но не являются взаимозаменяемыми. Омметр между двумя доступными металлическими частями не измеряет автоматически сопротивление растеканию заземлителя.
В измерении относительно земли учитываются контакт электрода с грунтом и область растекания тока. В клещевой схеме прибор видит полный замкнутый путь, который может включать исследуемый электрод, другие электроды, металлические связи и соединения. Без схемы объекта число на экране трудно интерпретировать.
Поэтому запись «заземление — 2 Ом» неполна. В протоколе нужны объект, точка подключения, метод, схема, условия грунта и применённый критерий. Для одного объекта требуется отдельный электрод, для другого — подключённая система. Переход между этими вариантами должен быть осознанным.
Как выбрать метод измерения сопротивления заземления?
| Условия объекта | Подходящий подход | Главная проверка применимости |
|---|---|---|
| Один электрод, есть грунт и место для вспомогательных штырей | Падение потенциала, трёхполюсная схема | Достаточное удаление электродов и возможность отделить нужный объект |
| Нужно измерение без влияния сопротивления измерительного соединения | Соответствующая четырёхполюсная схема | Раздельные токовые и потенциальные подключения |
| Несколько связанных заземлителей, отключение исследуемого нежелательно | Селективное измерение со штырями и клещами | Клещи охватывают именно ветвь исследуемого электрода |
| Нет доступа к грунту, есть несколько связанных заземлений | Бесштыревое измерение петли | Существует подходящий замкнутый путь испытательного тока |
| Один изолированный заземлитель, земли вокруг нет | Нужно пересмотреть организацию измерения | Клещи без обратного пути не создают корректный результат |
| Нужно спроектировать заземление | Измерение удельного сопротивления грунта | Это другая задача, обычно с четырьмя электродами и отдельной геометрией |
Если метод неприменим, покупка более дорогого измерителя того же типа не исправит ситуацию. Например, высокая точность клещей не создаст обратный путь через землю для одиночного изолированного электрода.

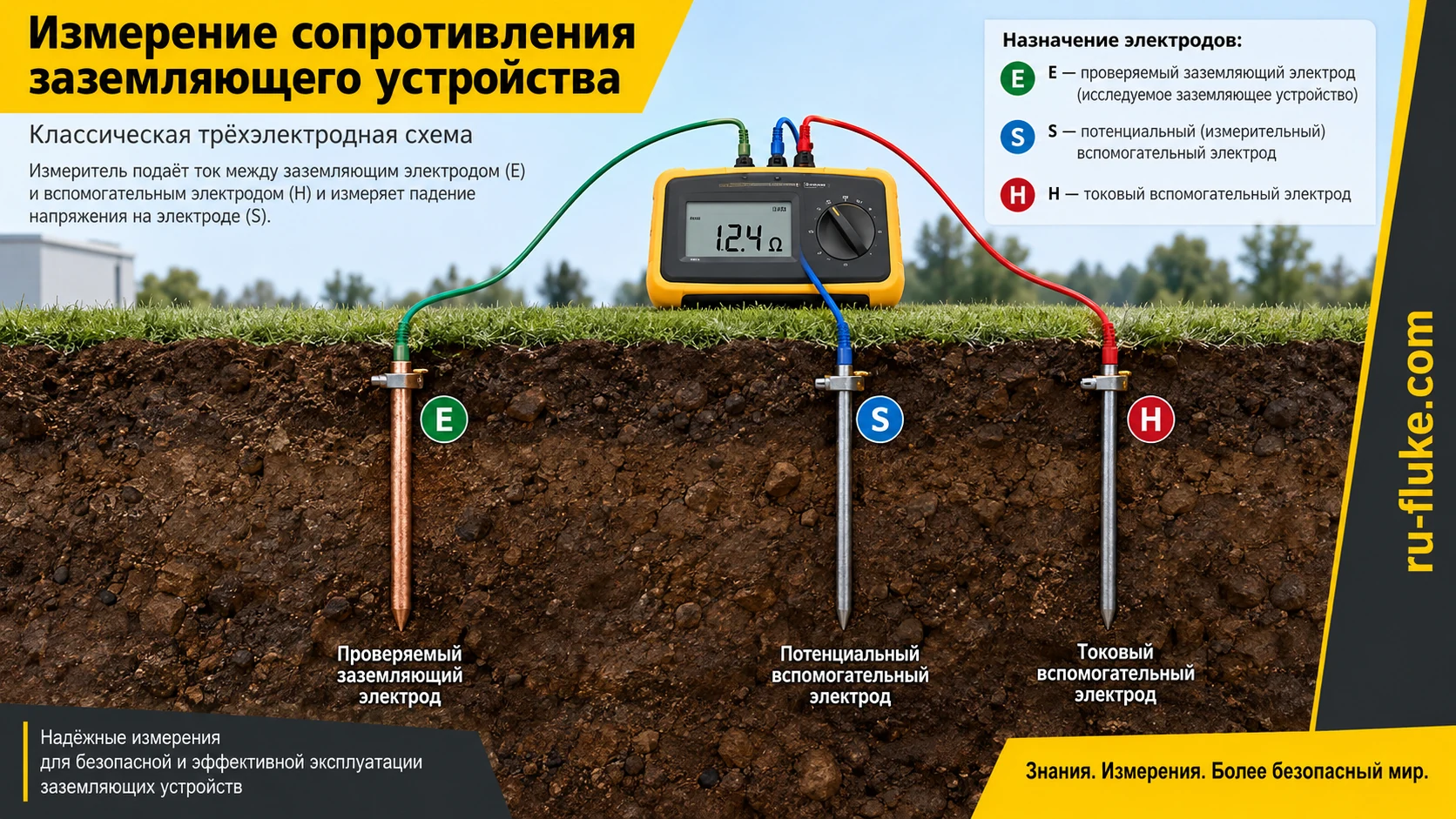

Как работает трёхполюсный метод?
Через исследуемый заземлитель E и удалённый вспомогательный токовый электрод H прибор пропускает испытательный ток. Потенциальный электрод S помогает измерить падение напряжения. Сопротивление рассчитывается из отношения напряжения к току. Для условного тока 20 мА и падения 0,16 В результат равен 8 Ом.
Расстановка электродов должна позволить отделить зоны растекания. Если потенциальный электрод попадает в существенно изменяющееся поле рядом с исследуемым или токовым электродом, полученное число зависит от положения S. Это причина повторных измерений при его смещении, а не повод выбрать самое низкое значение.
Простое правило «отойти на двадцать метров» не подходит для всех систем. Размер заземлителя, глубина, неоднородность грунта и соседние проводящие конструкции меняют необходимую геометрию. Для протяжённой сетки требуются другие расстояния и методика, чем для одиночного короткого электрода.
Можно ли всегда ставить потенциальный электрод на 62% расстояния?
Правило 62% используют в подходящих условиях для сравнительно простого одиночного заземлителя и достаточно удалённого токового электрода при соответствующей модели грунта. Это приближение, а не универсальный рецепт для больших контуров, нескольких связанных электродов и неоднородного участка.
Например, при расстоянии E–H 50 м точка 62% находится на 31 м от E. Сам расчёт не доказывает, что 50 м достаточно для данного объекта. Проводят предусмотренную проверку профиля: смещают S, сравнивают результаты и оценивают устойчивость. Если значения существенно меняются, пересматривают расстановку, направление или метод.
Заранее выясните, где проходят подземные коммуникации. Забивать вспомогательные электроды без такой подготовки нельзя. При невозможности организовать безопасную геометрию выбирают другой применимый метод или другой участок для измерения.
Когда нужен селективный метод?
В сложной системе заземлитель соединён с другими электродами и проводящими частями. Обычное измерение подключённой системы может включать параллельные пути. Селективная схема добавляет токовые клещи, которые измеряют ток выбранной ветви. Это позволяет получить информацию о конкретном заземлителе без его отделения, когда схема и условия метода это допускают.
Ключевой вопрос — что именно охвачено клещами. Если через окно проходит несколько ветвей или обратный провод, результат уже относится к другой комбинации токов. Нужны доступ к правильному проводнику, подходящая геометрия клещей и подтверждённая схема связей.
Метод по-прежнему использует вспомогательные электроды. Селективность не означает отсутствие штырей. Это важное различие при заказе комплекта: измеритель и клещи без электродов и достаточно длинных проводов могут оказаться неполным набором для требуемой работы.

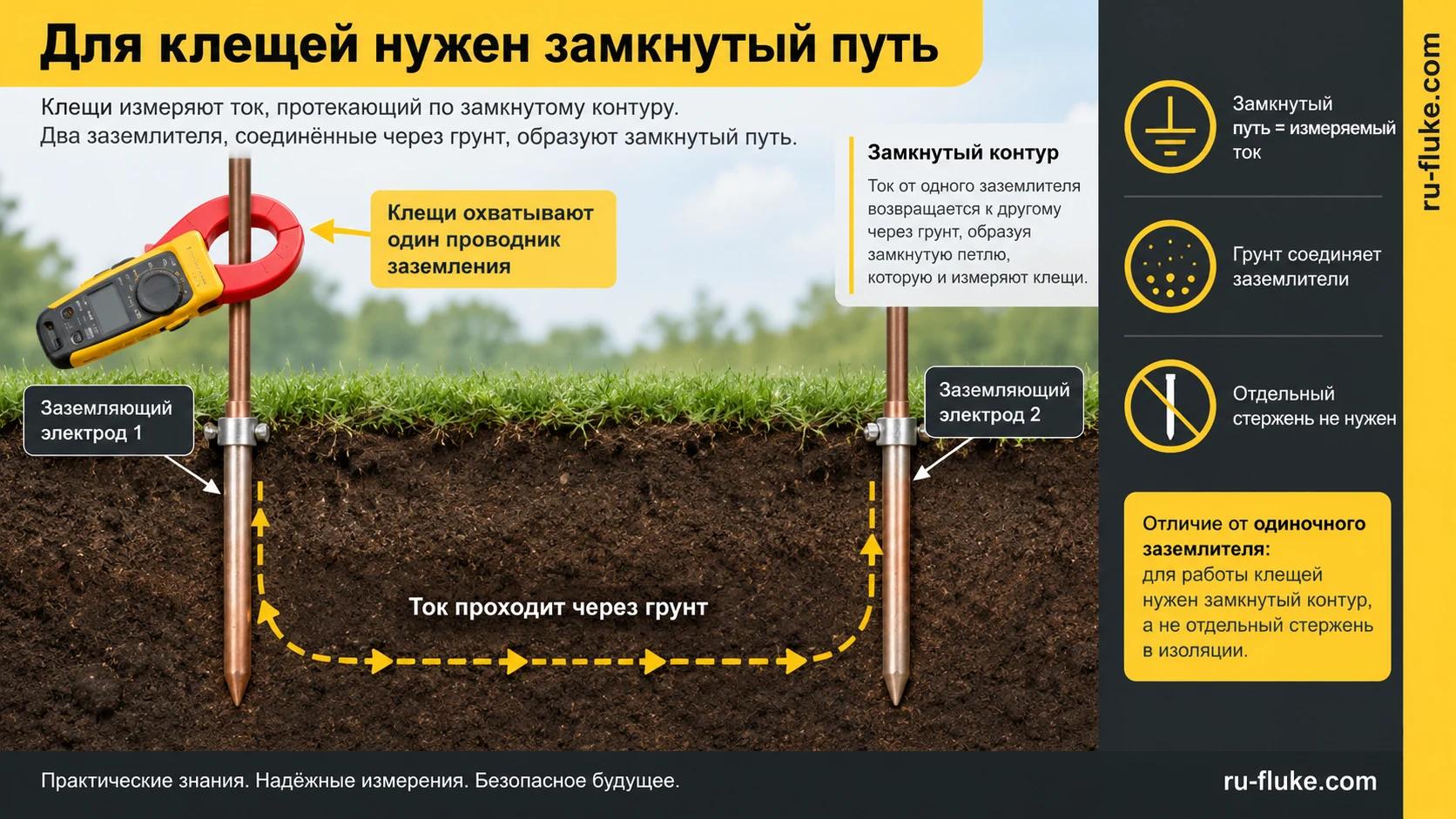

Что измеряют клещи без вспомогательных электродов?
Прибор возбуждает сигнал в замкнутой петле и оценивает её сопротивление. Обратный путь проходит через другие заземлители и связи системы. В определённых условиях их эквивалентное сопротивление мало по сравнению с исследуемой ветвью, поэтому петлевой результат помогает оценить её состояние. Но это условие нужно проверить, а не предполагать.
Пусть сопротивление исследуемой ветви составляет 6 Ом, а эквивалент возвратных путей — 1 Ом. Идеализированная петля даст около 7 Ом без учёта дополнительных соединений. Если возвратный путь имеет 15 Ом, результат будет около 21 Ом. Разница возникает из схемы, даже если один и тот же заземлитель не изменился.
Очень низкое значение тоже требует объяснения. Клещи могут обнаружить локальную металлическую петлю, которая обходит требуемый путь через грунт. Тогда число характеризует эту петлю, а не отдельный электрод относительно земли. Перед измерением полезно нарисовать путь испытательного тока целиком.
Какие инструменты нужны: Fluke 1623-2, 1625-2 или 1630-2 FC?
Fluke 1623-2 и Fluke 1625-2 относятся к измерителям заземления для нескольких методов. Их выбирают под требуемые схемы, диапазоны, условия помех и состав комплекта. Наличие слова «селективный» или «бесштыревый» в описании возможностей не гарантирует, что необходимые клещи уже лежат в выбранной поставке.
Fluke 1630-2 FC — клещевой измеритель петли заземления. Он удобен для обслуживания систем с подходящими замкнутыми путями и повторных измерений в доступных точках. Для одиночного изолированного электрода это другой класс задачи.
| Что нужно получить | Какой комплект рассматривать | Что уточнить до заказа |
|---|---|---|
| Результат с вспомогательными электродами | 1623-2 или 1625-2 с нужными принадлежностями | Штыри, катушки, длина проводов, клеммы, методы |
| Избранная ветвь без отделения | Совместимый измеритель, селективные клещи, электроды | Размер окна, доступ к проводнику, состав поставки |
| Обход подключённой системы клещами | 1630-2 FC или подходящий бесштыревый комплект | Замкнутая петля, диапазон, сохранение и идентификация точек |
| Исследование грунта до монтажа | Измеритель с требуемой четырёхэлектродной функцией | Диапазоны расстояний, провода, расчёт и оформление результатов |
Как грунт, сезон и помехи меняют показания?
Влажность и температура грунта влияют на проводимость. Измерение после дождя и в сухой сезон может дать разные результаты без изменения металлической части системы. В журнале фиксируют дату, погодные условия, состояние поверхности и выбранную геометрию.
Соседние металлические сооружения, подземные трубы и другие заземлители способны менять распределение тока. Промышленные помехи и токи в заземляющей системе могут затруднять измерение. При нестабильном результате сначала проверяют условия и применимость метода; усреднение множества некорректных измерений не создаёт достоверный протокол.
Повторяемый маршрут и одни и те же точки полезны для тренда, но не отменяют периодическую проверку схемы. После реконструкции появились новые связи — петлевые значения могут измениться из-за параллельного пути. Это изменение топологии, а не обязательно улучшение исследуемого электрода.
Как оформить результат, чтобы его можно было использовать?
Минимальный набор включает объект и точку, выбранный метод, состояние подключений, схему и расположение электродов, измеренные значения, прибор и принадлежности, условия грунта и применённый предел. Для клещей дополнительно отмечают существующие возвратные пути. Для селективного измерения — ветвь, охваченную клещами.
Предельное допустимое сопротивление выбирают для конкретной системы и применимых требований. Числа 4, 10 или 25 Ом нельзя назначать всем объектам подряд. Само сопротивление заземлителя не описывает полностью эффективность защитного отключения: важны схема сети, защитные аппараты, связи и другие проверяемые параметры.
Как схема сети объясняет расхождение двух исправных приборов?
На одном объекте трёхполюсный, селективный и бесштыревый методы могут дать разные числа без неисправности измерителей. Сначала нужно описать, какие элементы вошли в каждый измерительный путь. Только после этого сравнивают результаты. Разница «по штырям 10 Ом, клещами 12,5 Ом» не имеет однозначного смысла без конфигурации сети.
В учебной модели исследуемая ветвь имеет 10 Ом, а четыре остальных заземлителя — по 10 Ом. Их параллельный эквивалент составляет 2,5 Ом. Если бесштыревая измерительная петля проходит через исследуемую ветвь и этот возвратный эквивалент, получится 12,5 Ом. Это на 25% выше сопротивления одной ветви, хотя её состояние не изменилось.
Если остальных одинаковых ветвей девять, их эквивалент равен примерно 1,11 Ом, а петля — 11,11 Ом. Вклад возврата стал меньше. Но если исследуемая ветвь имеет 1 Ом при прежних четырёх возвратных заземлителях, петля 3,5 Ом уже сильно отличается от неё. Количество связей само по себе не доказывает, что возвратом можно пренебречь: нужно соотношение сопротивлений и реальная схема.
Что меняет металлический обход?
Испытательный ток может замкнуться по проводящей связи, которая не соответствует ожидаемому пути через грунт. Малое сопротивление такого контура ещё не описывает растекание заземлителя относительно земли. Поэтому очень низкое показание не следует принимать за особенно хорошее состояние без разбора пути тока.
Нарисуйте предполагаемую петлю от точки воздействия обратно к ней. Отметьте другие электроды, металлические связи и возможные обходы. Если маршрут не удаётся восстановить, область вывода остаётся ограниченной. Прибор определяет электрический параметр доступной петли, а не автоматически выбирает нужную часть системы.
Как селективная схема отделяет ток выбранной ветви?
В подключённой системе испытательный ток распределяется между связанными заземлителями. Селективные клещи измеряют составляющую выбранной ветви. Для упрощённого понимания результат этой ветви оценивают по измеренному потенциалу и её току, а не по общему току всей системы. Это причина, по которой положение клещей принципиально.
Учебный пример: соответствующее напряжение составляет 0,12 В, общий испытательный ток — 40 мА, ток исследуемой ветви — 10 мА. Отношение к общему току даёт 3 Ом, к току ветви — 12 Ом. Это идеализированный пример разницы задач, а не готовая схема полевого испытания. В реальном измерении учитывают условия выбранного метода и влияние вспомогательных электродов.
Если охватить несколько ветвей вместе, будет измерена другая сумма токов. Если нужный проводник не доступен, высокая точность датчика не решит проблему селективности. Поэтому перед покупкой важны схема связей, размер окна клещей, возможность их правильно установить и наличие всего электродного комплекта.
Почему селективность не отменяет геометрию штырей?
Клещи помогают выделить ток, но потенциальное измерение всё ещё зависит от подходящего размещения вспомогательных электродов. Неудачная геометрия способна исказить и селективный результат. Заказ только измерителя и клещей без катушек и штырей оставляет часть задачи нерешённой.
При обследовании площадки заранее оценивают доступные направления, размеры системы и длину проводов. Более короткая удобная расстановка может быть недостаточной именно для этого объекта. План измерений стоит составлять до выбора кейса и принадлежностей, а не подгонять метод под имеющуюся длину катушки.
Как анализировать зависимость результата от положения потенциального электрода?
Одиночная отметка на выбранном проценте расстояния не подтверждает правильность всей геометрии. Полезно видеть зависимость результата при предусмотренных смещениях потенциального электрода. Область близких значений имеет другой смысл, чем резкий последовательный рост. При этом размер допустимого изменения задаёт применимая методика, а не произвольное правило статьи.
| Учебная серия | Наблюдение | Что требуется дальше |
|---|---|---|
| 4,0; 4,1; 4,0 Ом | Близкие значения на выбранных соседних позициях | Подтвердить достаточность геометрии и критерий устойчивости |
| 2,0; 4,1; 8,0 Ом | Сильная зависимость от положения | Пересмотреть размещение, взаимное влияние и условия участка |
| Один маршрут близок к 4 Ом, другой — к 7 Ом | Зависимость от направления | Проверить металл, соседние системы и неоднородность грунта |
| Показания нестабильны на каждой позиции | Нет устойчивого отсчёта | Разобрать контакт, помехи, токи и состояние вспомогательных электродов |
Усреднение второго ряда создаст число, но не устранит причину зависимости от геометрии. Аналогично выбор меньшего из двух направлений скроет противоречие. В отчёте сохраняют обе конфигурации и объясняют, по какому основанию выбран конечный результат.
Когда повторение направления действительно полезно?
Если один маршрут проходит вдоль подземной металлической коммуникации, а другой удаляется от неё, их сравнение помогает увидеть влияние окружения. Повторение того же маршрута с теми же ограничениями проверит главным образом воспроизводимость этой конфигурации. Независимая геометрия добавляет другой вид информации.
Для крупного или сложного контура может потребоваться более подробная программа, чем простое правило 62%. Это нужно определить до выезда. Отсутствие свободного грунта рядом с объектом — ограничение организации измерений, которое нельзя исправить выбором более высокой разрядности дисплея.
Чем четырёхполюсное измерение отличается от исследования грунта?
Число проводов не задаёт автоматически один и тот же метод. Раздельные токовые и потенциальные соединения позволяют решать задачу исключения части влияния измерительного соединения. Четырёхэлектродное исследование удельного сопротивления грунта имеет другую геометрию, вычисление и единицу результата. Их нельзя объединять в закупке одной строкой «четыре щупа».
В простой модели двухпроводного сопротивления объект 2 Ом и суммарное сопротивление соединений 1,2 Ом дадут 3,2 Ом. Раздельное потенциальное подключение помогает не включать то же падение на токовом соединении. Но это объяснение принципа, а не утверждение, что любая четырёхполюсная схема автоматически устраняет все влияния при испытании земли.
Удельное сопротивление грунта выражают в Ом·м, сопротивление готового заземлителя — в Ом. Для идеализированной подходящей четырёхэлектродной геометрии с равным шагом a используется приближение ρ ≈ 2πaR. При a = 5 м и R = 10 Ом получается примерно 314 Ом·м. Приближение требует соответствующих условий, включая отношение шага и глубины электродов; оно не является проектом заземления или критерием приёмки.
Для уже существующего контура такая величина не заменяет нужное измерение его состояния. Она помогает понять, почему проектная задача и периодический контроль требуют разных программ, даже если прибор поддерживает обе функции.
Как отличить изменение грунта от изменения схемы?
После дождя, засухи или промерзания изменяются условия контакта с землёй. После реконструкции могут появиться новые параллельные пути. Эти причины способны одновременно влиять на результат, особенно клещевой. Поэтому тренд без дат, состояния грунта и схемы может показывать смесь разных явлений.
Представим обход, в котором после присоединения новой металлической связи петлевое значение уменьшилось. Нельзя автоматически записать «электрод улучшился». Сначала отмечают изменение топологии и оценивают, какой токовый путь теперь исследуется. Для последующих сравнений создают новую исходную конфигурацию или сохраняют отдельные серии для разных состояний.
Сезонное сравнение также требует осторожности. Процент изменения полезен как описание ряда, но не становится универсальным порогом ремонта. Решение связывают с конкретной системой, применимым критерием и воспроизводимостью метода. Одно большое число после сухого периода не объясняет, повреждено ли соединение или изменились грунтовые условия.
Как выбрать комплект под три разных формата работы?
| Работа | Главный вопрос до заказа | Что включить в поставку |
|---|---|---|
| Отдельный объект с открытым грунтом | Можно ли выполнить требуемую геометрию и состояние подключений? | Измеритель, электроды, провода нужной длины, средства фиксации схемы |
| Подключённые ветви промышленной площадки | Доступна ли выбранная ветвь для селективных клещей? | Совместимые клещи вместе с полноценным электродным комплектом |
| Регулярный обход многозаземлённой системы | Существует ли подходящая петля в каждой контрольной точке? | Клещевой комплект, маркировка точек, сохранение результатов и схем |
Для большого числа точек заранее проверьте выгрузку и идентификаторы. Экономия времени появляется, когда результат сразу привязан к правильной ветви, а не когда на экране быстрее обновляется неподписанное число. Катушки, доступ к клещам и транспортировка также влияют на длительность обследования.
В запросе на измеритель заземления Fluke приложите схему, размеры площадки, возможность размещения штырей, доступ к ветвям и требования к протоколу. Сопоставлять 1623-2, 1625-2 и 1630-2 FC следует по применимому методу и комплекту. Цель «получить минимальное число Ом» не описывает корректное измерение.
Практический разбор: один заземлитель, плотная застройка и несколько связей
Рассмотрим условный объект с доступным проводником заземления у щита, несколькими связанными металлическими системами и небольшим свободным участком грунта. Нужно оценить выбранный заземлитель. Наличие проводника, за который можно охватить клещи, ещё не определяет подходящий метод.
Первое действие — восстановить топологию. Отметьте целевой электрод, связи с другими электродами, защитные соединения и возможный обратный путь. Число видимых проводников не равно числу независимых путей через землю. Проводник может уходить к тому же электроду или общей металлической конструкции.
Затем определите допустимость отделения целевой ветви и установки вспомогательных электродов. Отключать защитное соединение работающего объекта ради удобного измерения нельзя произвольно. Метод выбирают по согласованному состоянию системы и требованиям программы.
Если вспомогательные электроды разместить невозможно
Безэлектродный метод с клещами требует соответствующей замкнутой петли. В ней результат включает целевой участок и обратный путь. Если у системы один независимый электрод и петли нет, клещи не создают её самим фактом охвата. Это ограничение топологии, а не недостаток чувствительности.
В нашем примере важно выяснить, какие связи реально возвращают измерительный ток. Если обратный путь имеет существенное сопротивление, его вклад останется в результате. Назвать это число сопротивлением только целевого электрода без анализа нельзя.
Допустим, прибор показывает 12 Ом на определённой ветви. Такое наблюдение может быть полезно для повторяемого контроля петли, но не превращается автоматически в 12 Ом целевого заземлителя. Сохраняйте схему, точку охвата и назначение измерения. Для другого метода величина может отличаться законно.
Если можно поставить электроды, но расстояния ограничены
Для метода падения потенциала оценивают геометрию и влияние зон растекания. Вспомогательный токовый электрод должен находиться в условиях, позволяющих выполнить процедуру. Один удобный свободный газон не гарантирует достаточного расстояния для любого большого контура.
Потенциальный электрод перемещают по предусмотренной программе и исследуют устойчивость результата. Популярная точка 62% не является волшебным универсальным положением для сложного контура, слоистого грунта и ограниченного пространства. Применимость соответствующей схемы нужно подтвердить.
Условная серия 7,9; 8,0; 8,1 Ом на соседних положениях выглядит устойчивее, чем 5; 8; 14 Ом. Но малый разброс сам по себе ещё не доказывает правильность всей геометрии. Исследуют расположение вспомогательных электродов, помехи и возможность повторить измерение при изменённой конфигурации.
Если результаты существенно меняются при удалении токового электрода, прежнюю схему не следует принимать только из-за удобства. Укажите ограничение и подберите иной доступ или метод. Замена прибора на более дорогой не устранит недостаточное пространство автоматически.
Если нужно выделить связанную ветвь без отделения
Селективный метод сочетает соответствующее возбуждение и измерение тока нужной ветви. Он помогает выделить вклад выбранного пути в подходящей системе. Однако охват клещей должен соответствовать целевой ветви; включение нескольких проводников меняет измеряемый ток.
Для интерпретации нужен известный путь тока. Если часть ветви обходит место охвата, результат может не отвечать выбранной границе. Схема в отчёте поэтому не является формальностью: она показывает, какую часть системы действительно измерили.
| Условия учебного объекта | Возможный подход | Что надо подтвердить |
|---|---|---|
| Один электрод, нет петли | Подходящий метод с вспомогательными электродами | Геометрию и допустимое состояние |
| Связанная система, есть обратные пути | Клещи для петли в своей области применения | Состав и вклад обратного пути |
| Связанная система, требуется отдельная ветвь | Селективный метод при подходящей схеме | Точки возбуждения и ток нужной ветви |
| Нужны свойства грунта для проекта | Отдельное измерение удельного сопротивления | Расстановку, профиль и интерпретацию |
| Доступ ограничен и схема не подтверждена | Уточнение условий до заключения | Границы достоверного результата |
Почему два электрода не всегда дают сопротивление вдвое меньше?
У независимых одинаковых сопротивлений обычная параллельная модель даёт половину. У электродов в грунте зоны растекания могут взаимодействовать. Поэтому добавление второго стержня рядом не гарантирует результат R/2. Расположение и грунт определяют взаимное влияние.
В упрощённой симметричной модели двух электродов с собственным сопротивлением R и взаимным коэффициентом Rм эквивалент равен (R + Rм)/2. При условных R = 10 Ом и Rм = 4 Ом получается 7 Ом, а не 5. Это учебная модель взаимодействия, а не формула проектирования любого контура.
Если после расширения системы число изменилось меньше ожиданий, проверьте топологию, расстояния, соединения и метод. Нельзя сразу обвинять новый электрод, не понимая общего растекания. Для проектного решения требуется соответствующий расчёт и программа проверки.
Как отличить сопротивление контакта от сопротивления растеканию?
Электрическое соединение проводника с электродом и путь тока через грунт — разные участки. Коррозия, плохой контакт и повреждение перемычки могут ухудшать систему даже при подходящем электроде. Проверка соединения имеет свой метод и границы.
Если подозрительная точка нагревается или показывает нестабильность, обследуют соединение отдельно. По одному измерению общего контура нельзя точно распределить результат между металлом, контактами и грунтом. После допустимого ремонта повторяют соответствующую программу и фиксируют действие.
Для малого сопротивления соединения важны подходящий диапазон и измерительная схема, включая разделение токового и потенциального пути там, где оно предусмотрено. Прибор для заземления и микроомметр имеют разные задачи; наличие у одного режима Ом не гарантирует закрытие другого.
Почему летний и зимний обходы могут показать разные значения?
Влажность, температура, промерзание и состояние грунта меняют условия. Сравнение включает не только старение металлической части. Сохраните дату, погоду, доступную информацию о грунте и способ измерения. Если метод требует сезонного учёта, применяют именно соответствующую программе поправку.
Универсальный множитель для любого грунта назначать нельзя. Слоистость и геометрия электродов меняют влияние условий. После полива небольшой области удобно получить другое число, но оно не подтверждает устойчивое состояние контура в предусмотренных эксплуатационных условиях.
Для тренда полезны сопоставимые серии и карта системы. Если к контуру добавили связь с другой металлической сетью, снижение сопротивления может быть связано с новой топологией. Такое изменение нужно отметить отдельно от сезонного влияния.
Низкое сопротивление заземлителя подтверждает всю защиту установки?
Нет. Защитная функция определяется системой, проводниками, связями, аппаратами и условиями отключения. Сопротивление одного электрода — только часть программы. Время срабатывания УЗО и параметры других цепей проверяют своими методами.
Также низкочастотный результат не описывает полностью поведение при быстром импульсе. Индуктивность, распределение потенциалов и конструкция имеют значение в других задачах. Не выводите универсальную пригодность молниезащиты из одной строки Ом без соответствующей программы.
Как выбирать Fluke 1625-2 или клещи под реальную задачу?
Перечислите методы, необходимые именно на объекте: падение потенциала, селективный, безэлектродный или измерение грунта. Затем проверьте наличие нужных клещей, электродов, проводов и принадлежностей. Поддержка метода базовым прибором не означает, что каждая поставка уже содержит всё для него.
Оцените длину проводов, доступ, хранение результатов и возможность восстановить геометрию следующего обхода. Для компактной связанной системы может быть важна скорость клещевого контроля, для приёмки большого контура — подходящий набор методов и расстановка.
В заявке полезны схема системы, доступная площадь, допустимость отделения, требуемая величина и критерий. Такой набор позволяет выбрать измерительный комплект и заранее увидеть ограничения, которые нельзя устранить покупкой одного прибора.
Частые вопросы об измерении заземления
Можно ли измерить заземление мультиметром?
Обычный мультиметр не воспроизводит метод измерения относительно удалённой земли. Проверка сопротивления соединения между доступными частями имеет другое назначение.
Клещи подходят для любого контура?
Нет. Бесштыревому методу нужен подходящий замкнутый путь. Изолированный электрод и локальная металлическая петля требуют отдельной оценки.
Можно ли отключить защитный проводник ради измерения?
Только в предусмотренной квалифицированной работе после необходимых мер подготовки. Произвольное отделение защитной связи работающей установки опасно. При невозможности отключения рассматривают применимый селективный метод.
Почему после соединения с соседним заземлителем число уменьшилось?
Появился параллельный путь. Это может изменить сопротивление всей подключённой системы; сопротивление отдельного электрода из такого результата напрямую не следует.
Сколько метров должно быть между штырями?
Расстояния определяют по геометрии объекта и выбранной методике. Проверка устойчивости при смещении потенциального электрода помогает выявить недостаточное удаление.
Что отправить для подбора прибора?
Схему заземления, число связанных электродов, возможность отключения, доступ к грунту, предполагаемые расстояния и требования к протоколу. По этим сведениям выбирают измеритель заземления Fluke и полный комплект.
