Основная информация об инструменте для обрезки кабеля
Инструмент для обрезки кабеля. Проверка кабельной инфраструктуры.
Назначение и исполнение
Инструмент для обрезки кабеля FLUKE JR-SYS-UNI-1. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.
Функциональные возможности JR-SYS-UNI-1
Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.
- Сокращает время установки – удобная ручка и возможность одновременной подгонки и обрезки всех проводов позволяют сэкономить до одной минуты на установке каждого разъема!
- Высокое качество, точная обрезка – больше никаких ненадежных соединений и испорченных разъемов.
- Простой, удобный в эксплуатации инструмент с эргономичной ручкой для снижения усталости руки.
- Уникальный дизайн инструмента облегчает установку вблизи стен.
- Головка со сменными лезвиями для работы с различными типами разъемов.
- Удалите изоляцию кабеля.
- Определите схему разводки кабеля. Выровняйте все 4 пары (8 проводов).

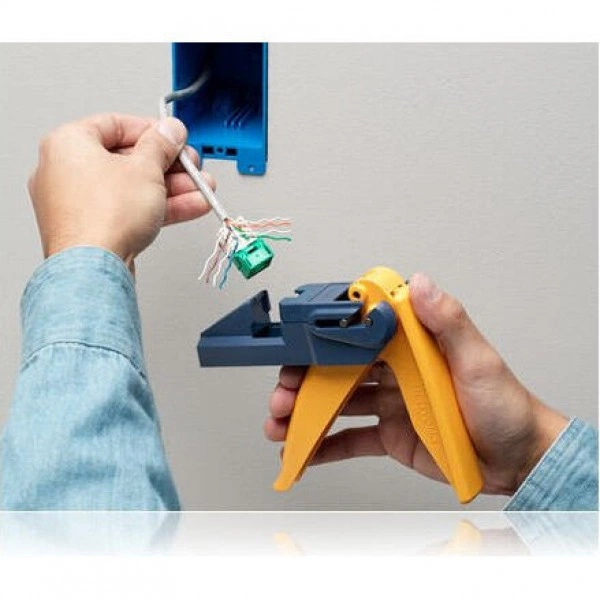

- Установите разъем в переднюю часть инструмента JackRapid с IDC-контактами в сторону лезвий инструмента.
- Удостоверьтесь в том, что разъем полностью и надежно вставлен в зажим, а IDC-контакты направлены в сторону лезвий.

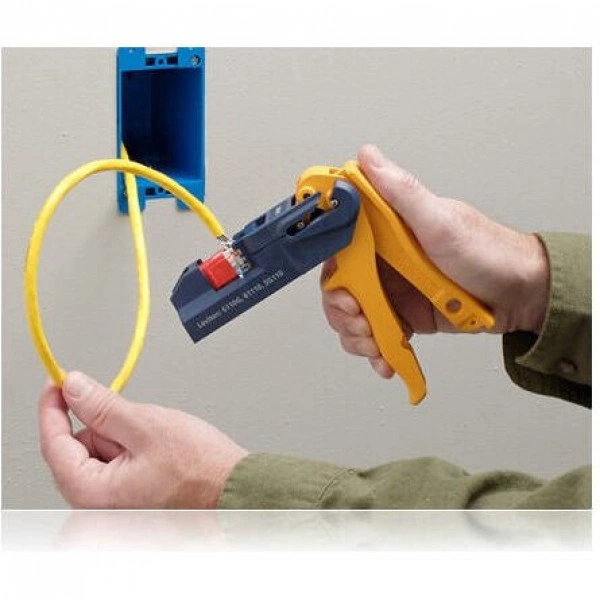

- Нажмите на рукоятку до упора и, прежде чем отпустить, удалите лишние провода.
- Провода будут установлены и обрезаны для обеспечения надежного терминирования.
- Отпустите рукоятку и освободите разъем из инструмента JackRapid. Осмотрите разъем и убедитесь в правильности терминирования.

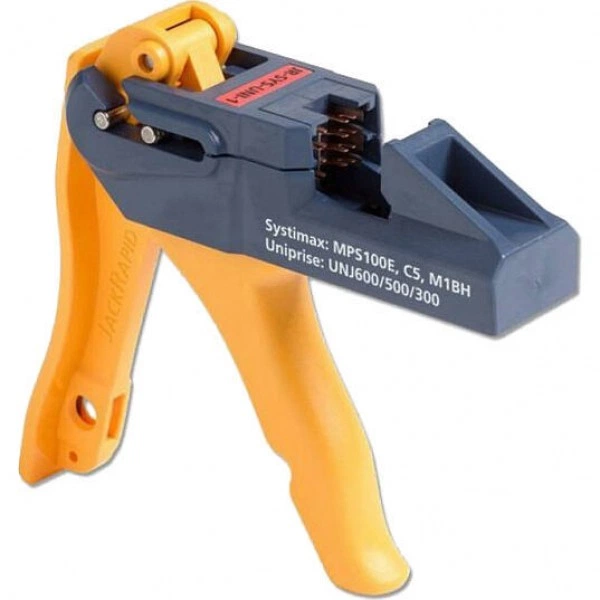

- Инструмент для обрезки кабеля JR-SYS-UNI-1 для MPS100E,C5,M1BH И UNJ600/500/300

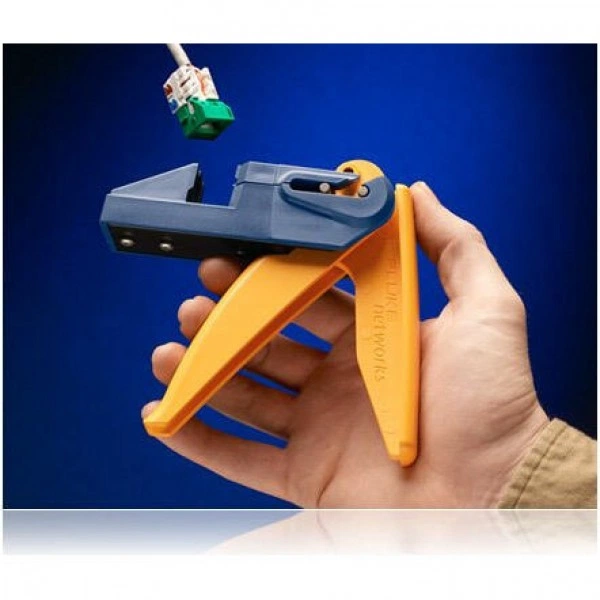

- JackRapid™ - запатентованный инструмент для установки разъемов позволяет сэкономить время и повысить точность работы путем подгонки и обрезки всех проводов простым нажатием ручки.
- Запатентованный инструмент установки разъемов усаживает и заделывает все провода одновременно.
- Встроенное лезвие отрезает излишки провода после того, как провод помещен в разъем, тем самым, избавляя от необходимости в дополнительной процедуре обработки провода.
- Запатентованный инструмент для установки модульных разъемов позволяет устанавливать разъемы в 8 раз быстрее.
- Устанавливайте разъемы в 8 раз быстрее
- Головки с лезвием для JackRapid характерны для определенных типов разъемов - проверьте список ниже, чтобы увидеть, поддерживает ли JackRapid используемые вами разъемы, если же не поддерживает, то ждите новую версию инструмента JackRapid в будущем!
- Разъемы Leviton
- Поддерживает следующие модели разъемов: 41106, 41108 Cat3/5, 5G108 Cat5e
- С инструментом JackRapid Вы никогда не пробьете дыру в гипсокартоне, и никогда больше не повредите ладонь своей руки по неосторожности
- Определите схему разводки кабеля.
- Выровняйте все 4 пары (8 проводов).
- Отпустите рукоятку и освободите разъем из инструмента JackRapid.
- Осмотрите разъем и убедитесь в правильности терминирования.
- Головки со сменными лезвиями
- Номер модели JackRapid
- Инструмент JackRapid Termination Tool
- Головка с лезвием JackRapid
- Поддерживает следующие модели разъемов: 5G110 Cat 5e, 61110 Cat 6
- Разъемы SYSTIMAX
- Поддерживает следующие модели разъемов: M1BH Cat 3, C5 Cat 5, MPS100E Cat 5e
- Поддерживает следующие модели разъемов: MGS400 Cat 6, MGS500 Cat 6
- Разъемы Uniprise
- Поддерживает следующие модели разъемов: UNJ300 Cat 3, UNJ500 Cat 5e, UNJ600 Cat 6
- Разъемы ORTRONICS
- Поддерживает следующие модели разъемов: TJ5E00, TJ600, TJ610
- Поддерживает следующие модели разъемов: KM8, CopperTen
- Поддерживает следующие модели разъемов: Разъем C6a CopperTen® UTP RJ45 и C6 TrueNet® KM8 UTP RJ45
- Поддерживает следующие модели разъемов: NK688M и NKP5E88M
Технические особенности
Измерительный комплект включает не только базовый блок: соединительные кабели, адаптеры и средства подготовки линии влияют на применимость результата. Для оптических соединений важны состояние торцов и согласованный порядок подготовки. Условия проверки сохраняют вместе с идентификатором линии, чтобы результат относился к правильному соединению.
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Инструмент для обрезки кабеля |
Применение
Перед выбором описывают объект: среда передачи, тип линии, доступ к концам, требуемый отчет и количество точек. Для повторяемого контроля используют понятную маркировку кабелей и сохраненных файлов. Это помогает сравнивать результаты обслуживания и не смешивать проверку работоспособности с подтверждением нормативных характеристик линии.
