Основная информация об инфракрасном окне
Инфракрасное окно. Совместимость с оборудованием и установка.
- Защита
- IP67
- Габариты
- 75 мм (3 дюйма)
- AutoGround™
- Да
- Оптика ClirVu®
- Да
Назначение и исполнение

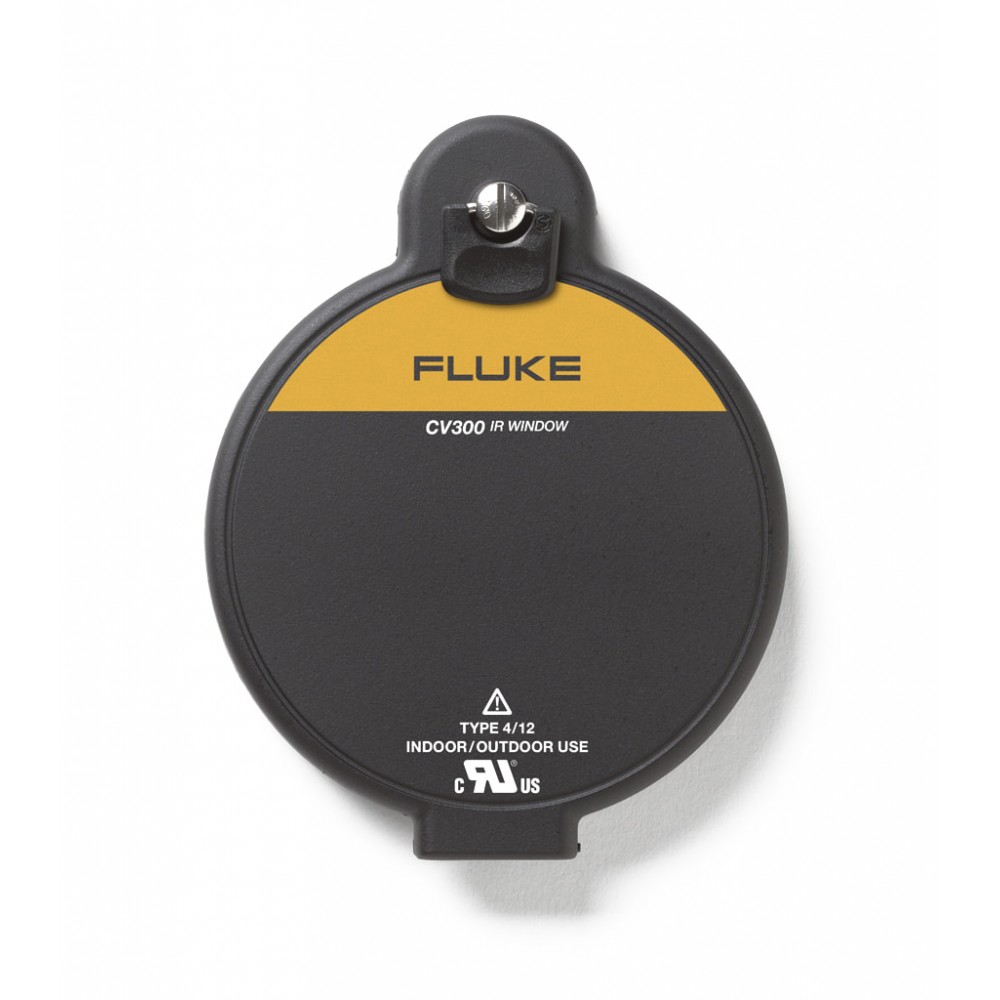

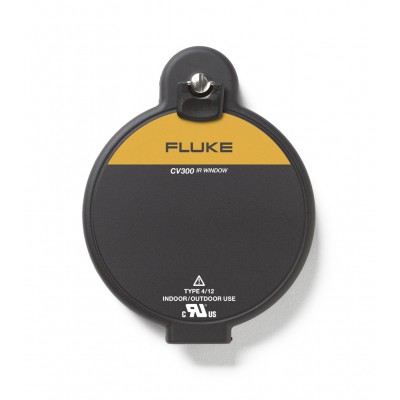

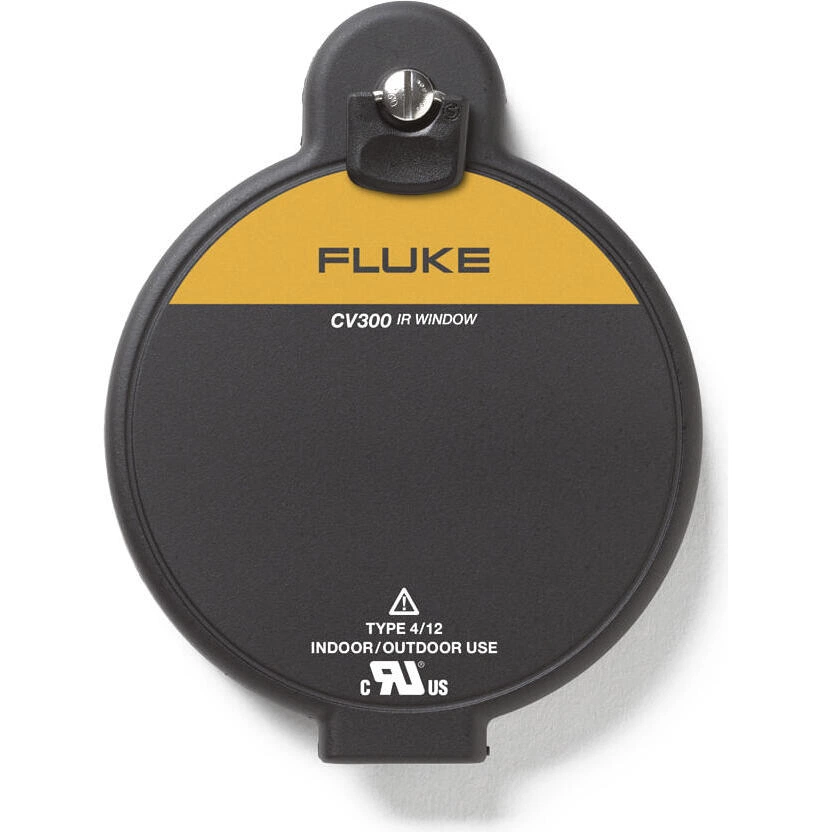

Инфракрасное окно FLUKE CV300 (75мм). Оптическую принадлежность FLUKE выбирают под совместимое оборудование и конкретную задачу наблюдения или измерения. Объектив, инфракрасное окно и соединительный оптический компонент имеют разные функции. Точное обозначение изделия помогает согласовать механическое соединение и рабочие возможности системы.
Функциональные возможности CV300 (75мм)
Изменение оптического тракта может менять поле зрения, доступную дистанцию или условия передачи сигнала. Эти свойства определяются конкретным компонентом, а не внешним сходством. Для измерительной задачи учитывают весь путь от объекта до датчика и поддерживаемые настройки используемого прибора.

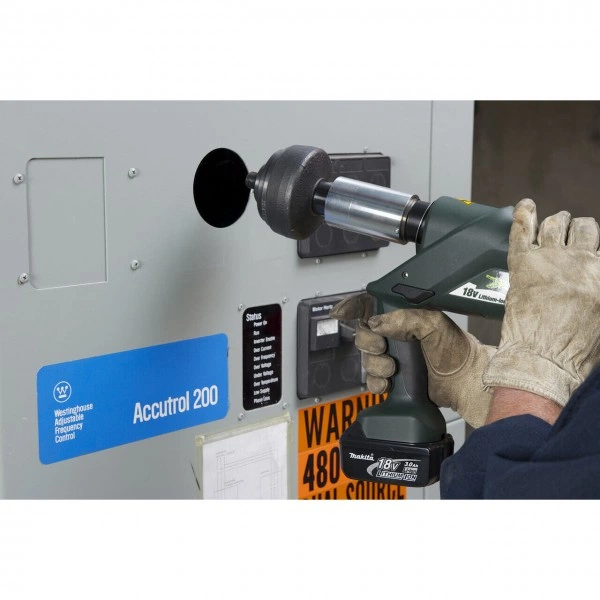

- Одно отверстие, сделанное стандартным пуансоном Greenlee®
- Не нужно снимать дверную панель
- Мгновенное заземление на металлический корпус при помощи технологии AutoGround™ (заявка на патент находится на рассмотрении)
- При правильной установке обеспечивает устойчивость к дуговому разряду до 63 кА
- Продолжительность процессов NFPA 70E сокращена благодаря снижению требований к допуску на проведение работ
- Быстрый и более удобный осмотр, поскольку полный комплект СИЗ часто не требуется
- Снижение риска возникновения вспышки дуги и смертельного электропоражения, повышенная безопасность сотрудников и снижение времени и стоимости профилактического технического обслуживания
- CV300 проверен с пристрастием™ на самую высокую степень устойчивости к дуговому разряду IEEE C37.20.7: 63 кА проверка в KEMA, UL 50/50E/50V, UL1558, IEC60529-1: IP67, IEC 60068, NEMA 4/12, CSA C22.2 NO. 14-13:2012 и CE

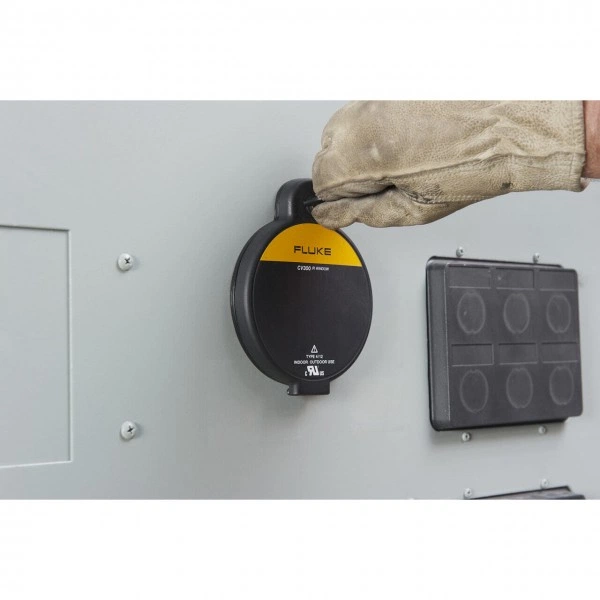

- Два удобных способа доступа: путем быстрого поворота и с помощью ключа защиты
- ИК-окно CV301.
- Доступны размеры 50 мм (2 дюйма) и 95 мм (4 дюйма).
- Устанавливается и заземляется меньше чем за 5 минут
- Экономьте время благодаря быстрой и простой установке серии CV – 5 минут и меньше.
- Работайте более эффективно с инфракрасными окнами Fluke ClirVu® CV300 75 мм (3 дюйма)
Технические особенности
Поверхности оптических компонентов требуют подходящей подготовки и защиты от загрязнения. Способ очистки и обращения выбирают для конкретного материала и конструкции. Наличие защитного элемента не означает автоматического повышения разрешения, точности или класса защиты всей установленной системы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Габариты | 75 мм (3 дюйма) |
| AutoGround™ | Да |
| Оптика ClirVu® | Да |
| Класс защиты IP | IP67 |
| Диапазон напряжения | Любой |
| Дверная защелка | Поворот вручную |
| Установка с одним отверстием | Да |
| Диаметр оптической вставки | 75 мм |
Применение
До комплектации уточняют модель основного оборудования, условия размещения и требуемый результат. Для повторного обследования важно сохранять одну конфигурацию и обозначать использованную принадлежность в записи. Замена оптического компонента может потребовать пересмотра настроек, дистанции и интерпретации изображения.
Подготовка рабочего набора
Для работы с FLUKE CV300 (75мм) сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость
Комплект поставки
- ИК-окно CV300 (75 мм)1 шт.
- Дверная защелка, поворачивающаяся вручную1 шт.
- ИК-окна Fluke закончены, собраны и готовы к установке1 шт.
- Гарантийные обязательства1 шт.
