Основная информация об индикаторе чередования фаз и вращения электродвигателя
Индикатор чередования фаз и вращения электродвигателя. Проверка электрических цепей.
- Категория безопасности
- CAT III 300 В
- Габариты
- 124 x 61 x 27 мм
- Масса
- 0,15 кг
- Батареи
- 1 x 9 В
Назначение и исполнение

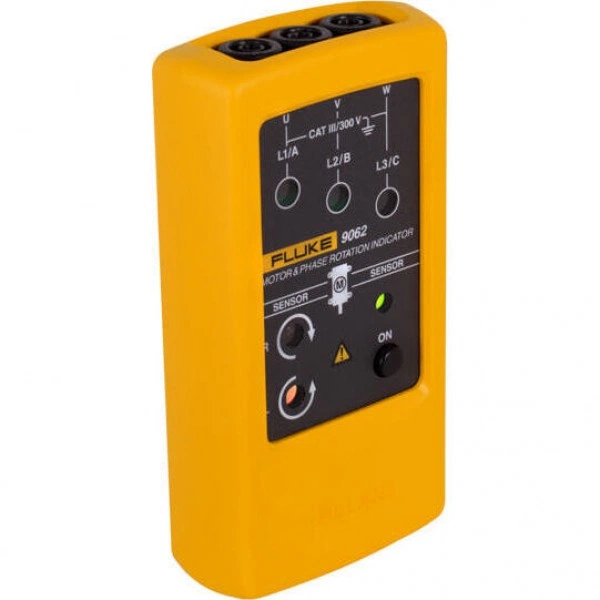

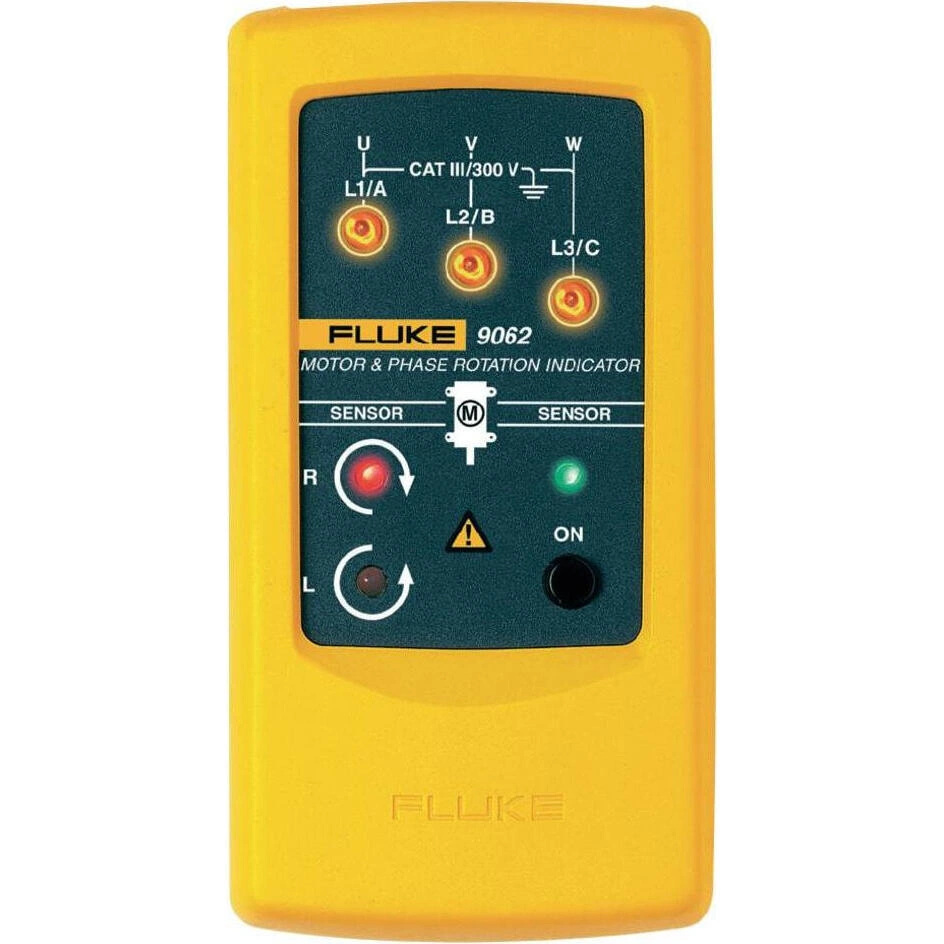

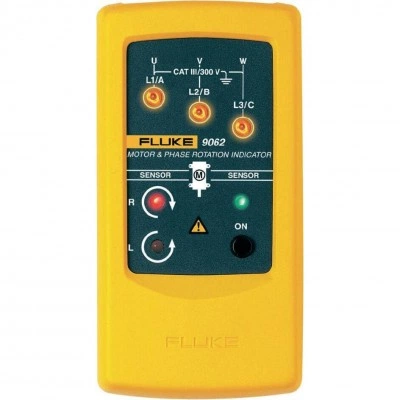

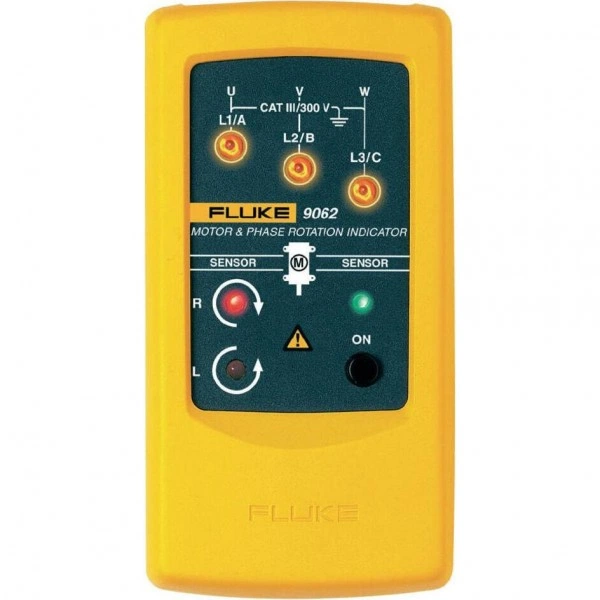

Индикатор чередования фаз и вращения электродвигателя FLUKE 9062. Электрический прибор выбирают под измеряемую величину и рабочую цепь. Для этого исполнения важны доступные функции, пределы входов, способ получения показания и удобство подключения. Полное обозначение FLUKE помогает отличить самостоятельную модель от комплекта с дополнительными принадлежностями.
Функциональные возможности 9062
При диагностике последовательность измерений связывают с задачей: наличие питания, уровень сигнала, состояние соединения или изменение параметра во времени. Несколько функций в одном корпусе позволяют работать с разными вопросами, однако каждая функция сохраняет собственные пределы и условия. Параметры одного режима не переносят автоматически на соседний.
- 3-Фазная индикация
- Индикация чередования фаз
- Индикация направления вращения электродвигателя
- Бесконтактное определение направления вращения работающих электродвигателей

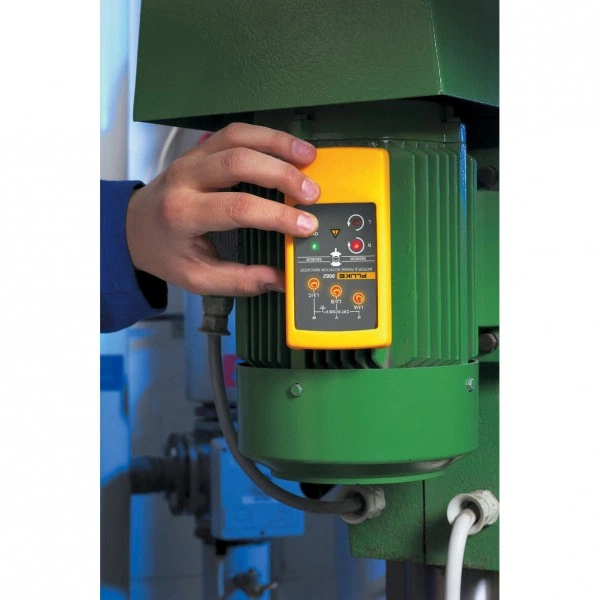

- Простота выполнения измерений. Для определения порядка чередования фаз (при контактном подключении) и направления вращения двигателя (бесконтактным способом) используются одни и те же светодиодные индикаторы, чем обеспечивается наглядность получаемых результатов. Определяя направление вращения двигателя, достаточно установить индикатор Fluke 9062 на его корпусе (в соответствии с пиктограммой, изображенной на передней панели прибора) и нажать кнопку включения
- Широкий измерительный диапазон. Прибор способен выполнять измерения в трехфазных сетях с частотой от 2 до 400 Гц и напряжением 120-400 В, и на двигателях с диаметром корпуса от 5,6 до 85,6 см, поэтому вы можете использовать данный индикатор чередования фаз для работы как с малогабаритными, так и высокомощными приводами различного назначения (в том числе специальными, с частотой, отличающейся от промышленной)

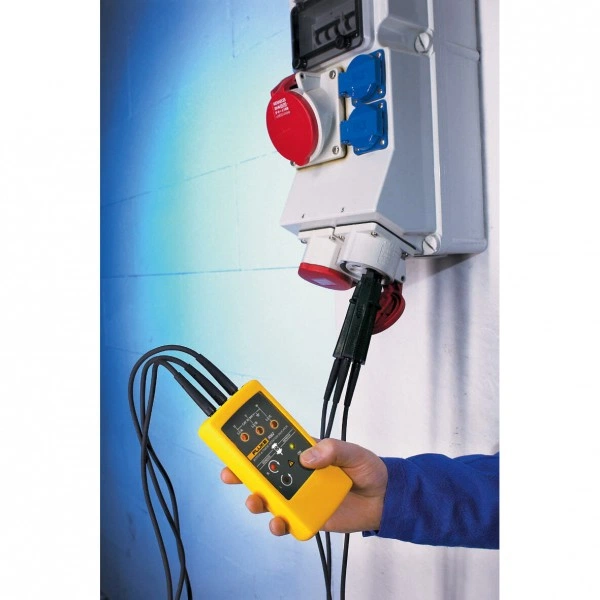

- Универсальность. Тестовые провода с щупами, оснащенные зажимами различных размеров, позволяют безопасно подключать Fluke 9062 практически к любым штепсельным разъемам и распределительным устройствам. Бесконтактным методом вы можете проверять направление вращения как синхронных, так и асинхронных трехфазных двигателей (кроме приводов с частотным управлением).
- Уникальный прибор Fluke 9062 обеспечивает индикацию вращающегося поля и вращения электродвигателя и обладает преимуществом бесконтактного измерения.

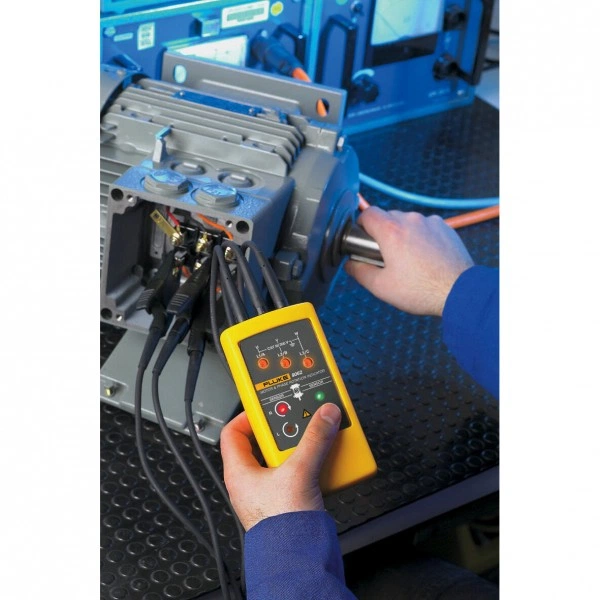

- Будучи специально предназначенным для коммерческого и промышленного применения, прибор Fluke 9062 обеспечивает быструю индикацию чередования 3-х фаз с помощью входящих в комплект измерительных проводов, а также может использоваться для определения вращения синхронных и асинхронных 3-фазных двигателей.
- Входящие в комплект щупы оснащены зажимами различных размеров, обеспечивающими безопасное подсоединение, в том числе и к промышленным штепсельным разъемам.
- Используя при выполнении таких работ индикатор чередования фаз Fluke 9062, можно справиться с этой проблемой, так как данный прибор позволяет не только отслеживать наличие фаз в сети и порядок их чередования, но и определять направление вращения двигателей без осуществления контактного подключения к ним.
Технические особенности
Рабочий диапазон, разрешение и погрешность описывают разные свойства результата. Большое количество отсчетов не заменяет оценки точности, а максимальный предел не показывает детализацию малого сигнала. Для сравнения приборов рассматривают одну и ту же величину, режим и уровень сигнала; процентную часть допуска оценивают вместе с добавкой младших разрядов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Категория безопасности | CAT III 300 В |
| Габариты | 124 x 61 x 27 мм |
| Масса | 0,15 кг |
| Батареи | 1 x 9 В |
| Диапазон частот | 2-400 Гц |
| Диапазон напряжения | До 400 В |
| Источник питания | Батарея 9 В |
| Временной режим работы | Непрерывный |
Применение
На объекте заранее определяют точки подключения и ожидаемый уровень сигнала. При повторных обследованиях сохраняют одинаковую схему, режим и обозначение оборудования. Это помогает отличить изменение состояния цепи от различия в условиях измерения. Необычное показание сопоставляют с устройством проверяемой системы, а не рассматривают изолированно.
Комплектация и совместимость
Комплект поставки
- Тестовые провода 3 шт1 шт.
- Набор тестовых щупов 3 шт1 шт.
- Зажим крокодила 3 шт1 шт.
- Аккумулятор 9V1 шт.
- Руководство пользователя1 шт.
