Основная информация о сменной головке
Рабочая головка JackRapid для заделки восьми жил витой пары в совместимые разъемы SYSTIMAX и CommScope.
- Рабочая операция
- Заделка и обрезка жил
- Число жил
- 8 за один цикл
- Исполнение
- Сменная головка
- Система инструмента
- JackRapid
Назначение и исполнение

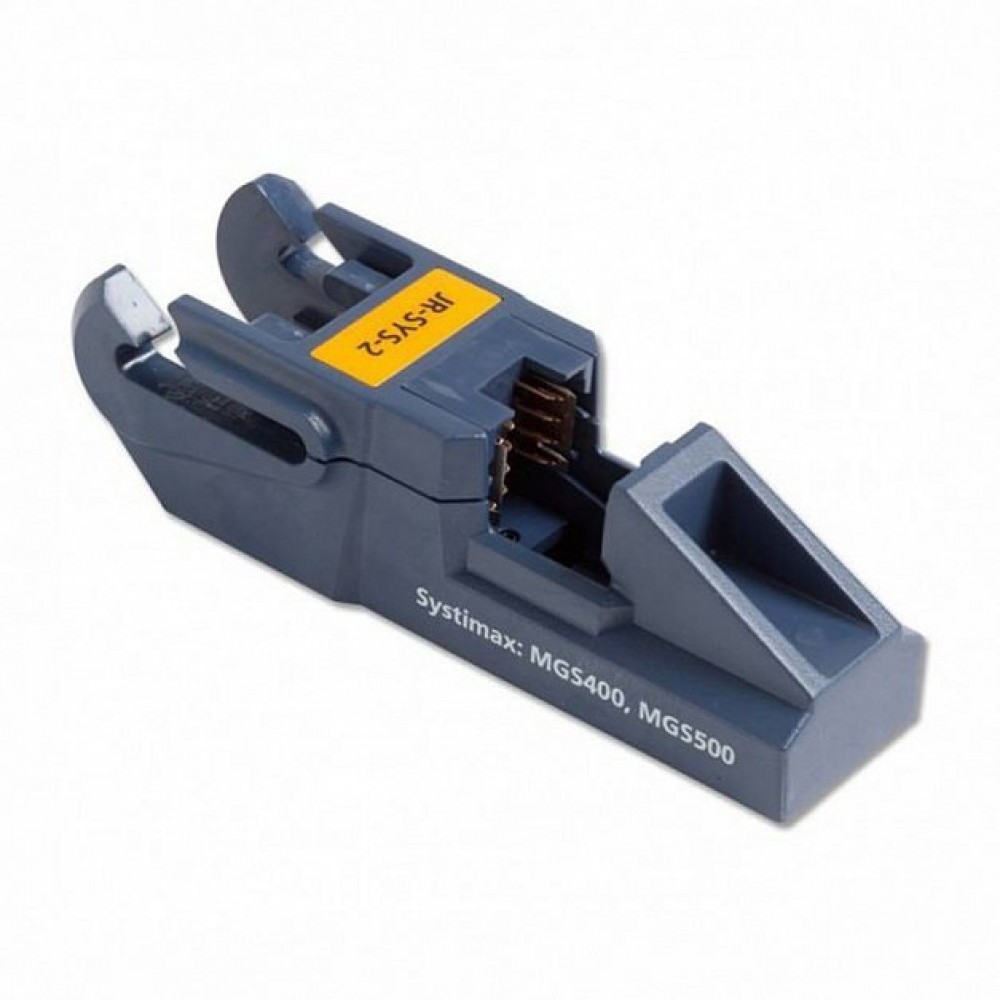

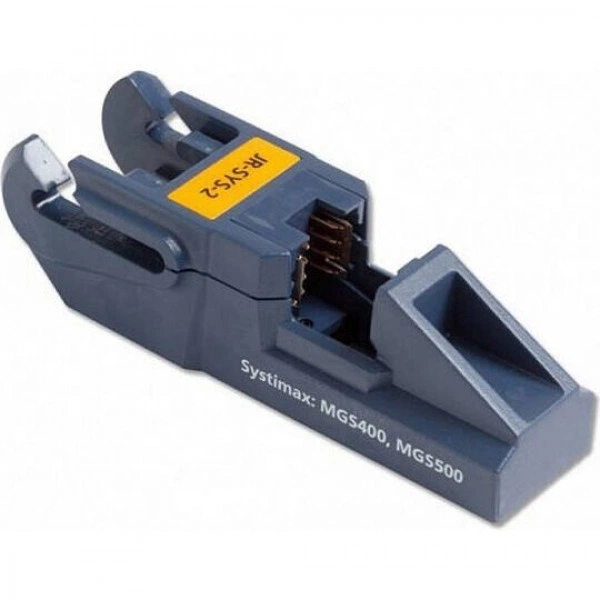

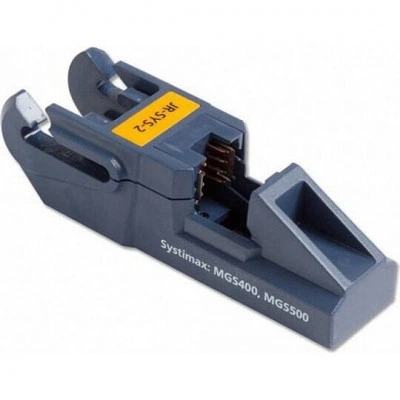

JR-SYS-2-H — сменная рабочая головка для ручного монтажного инструмента FLUKE Networks JackRapid. Она удерживает предусмотренный тип разъема и направляет лезвия к его контактам IDC. Позиция предназначена для обслуживания рабочего инструмента и оснащения его под конкретные соединители. Это отдельная головка: рукоятка с приводным механизмом не становится частью поставки только из-за общего названия JackRapid.
Функциональные возможности JR-SYS-2-H
В собранном инструменте рабочая часть одновременно осаживает проводники в контакты и удаляет выступающие концы. Оператор сначала раскладывает четыре пары по схеме соединения, затем выполняет полный ход рукоятки. Общий цикл для восьми жил сокращает число отдельных монтажных действий по сравнению с последовательной заделкой каждого проводника.
- Фиксация совместимого разъема в рабочем положении относительно лезвий
- Одновременная заделка четырех пар кабеля в предусмотренные контакты IDC
- Обрезка лишних концов после посадки жил в контакты
- Замена рабочей головки с сохранением совместимой рукоятки JackRapid
Технические особенности
Геометрия посадочного места рассчитана на определенные корпуса разъемов. Совпадение интерфейса RJ45 или категории кабеля само по себе не подтверждает совместимость: производители по-разному размещают IDC-контакты и элементы корпуса. Поэтому для этой головки важен точный ряд соединителя, а не только число контактов.
Режущая часть работает вместе с механизмом JackRapid. Правильное положение разъема позволяет направить усилие к контактам, а полное нажатие завершает посадку и обрезку. После освобождения рукоятки соединитель извлекают и осматривают: жилы должны оставаться в нужных пазах, без незаделанных концов. Головка выполняет механическую операцию; электрическую проверку готовой линии проводят отдельным тестером.
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип рабочей части | Сменная головка с лезвиями |
| Назначение | Монтаж совместимых разъемов витой пары |
| Обработка проводников | 4 пары / 8 жил за цикл |
| Совмещенные операции | Посадка в IDC-контакты и обрезка концов |
| Совместимость SYSTIMAX | MGS400, MGS600, MFP420, MFP520 |
| Совместимость CommScope | UNJ10G |
Совместимость с разъемами
- SYSTIMAX MGS400 и MGS600
- SYSTIMAX MFP420 и MFP520
- CommScope UNJ10G
Перечень относится к этой рабочей головке. У семейства JackRapid есть другие исполнения для иных разъемов, поэтому совместимость соседнего варианта нельзя распространять на весь ассортимент. Если на объекте применяются несколько систем соединителей, головки разделяют по поддерживаемым сериям. Это помогает сохранить правильную посадку и не смешивать монтажную оснастку.
Применение
Головка используется при монтаже и обслуживании медных структурированных кабельных систем в офисах, технических помещениях и на рабочих местах. Она полезна там, где повторяется заделка одинаковых разъемов: в серии розеток или при подготовке комплектов соединителей. Основное условие применения — наличие совместимого инструмента и разъемов из подтвержденного перечня.
При подготовке линии отделяют операции с оболочкой кабеля от установки проводников в контактные пазы. Схему разводки определяют до нажатия рукоятки. Инструмент не выбирает ее автоматически и не исправляет перепутанные пары. Проверка распиновки, целостности и характеристик линии остается отдельным этапом после механического монтажа.
Порядок работы с головкой
- Подготовить кабель и определить принятую схему раскладки пар
- Разместить восемь жил в соответствующих пазах совместимого разъема
- Установить разъем в головку так, чтобы IDC-контакты были направлены к лезвиям
- Выполнить полный рабочий ход рукоятки и удалить отрезанные концы
- Освободить механизм, извлечь соединитель и проверить качество заделки
