Основная информация о детекторе напряжения
Детектор напряжения FLUKE 1AC-E2-II.
- Напряжение AC
- -1000 В
- Максимальное напряжение AC, В
- -1000
- Звуковая индикация
- Есть
Назначение и исполнение
Детектор напряжения FLUKE 1AC-E2-II. Электрический прибор выбирают под измеряемую величину и рабочую цепь. Для этого исполнения важны доступные функции, пределы входов, способ получения показания и удобство подключения. Полное обозначение FLUKE помогает отличить самостоятельную модель от комплекта с дополнительными принадлежностями.
Функциональные возможности 1AC-E2-II
При диагностике последовательность измерений связывают с задачей: наличие питания, уровень сигнала, состояние соединения или изменение параметра во времени. Несколько функций в одном корпусе позволяют работать с разными вопросами, однако каждая функция сохраняет собственные пределы и условия. Параметры одного режима не переносят автоматически на соседний.
- Определение напряжения от 200 до 1000 В переменного тока
- Соответствие IP40 по стандарту EN 60529
- Широкий диапазон рабочих температур т -10 °C до +50 °C
- Возможность работать при относительной влажности воздуха до 95% (0 °C - 30 °C), до 75% (30 °C - 40 °C), до 45% (40 °C - 55 °C)
- Полная функциональность до 3 км над уровнем моря
- Работа от "мизинчикового" элемента питания типа "ААА".
- Fluke 1AC-E2-II – это простой в применении миниатюрный прибор, дающий возможность определить наличие переменного электрического тока в диапазоне от 200В до 1000В при частоте тока от 45Гц до 405Гц без непосредственного контакта с оголенными проводниками.

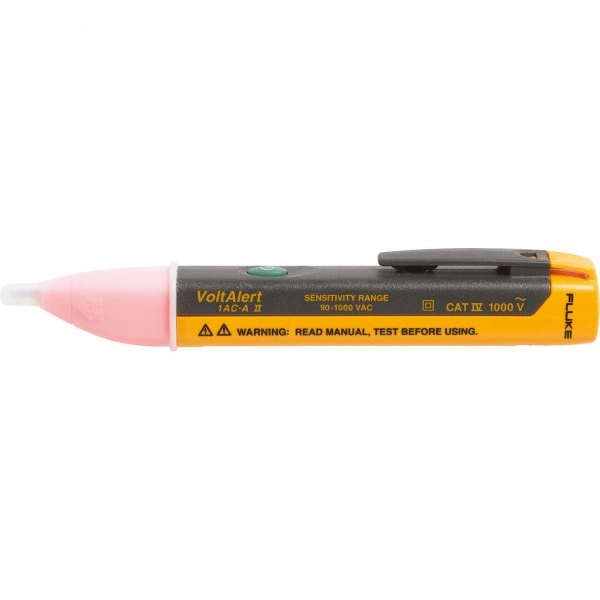

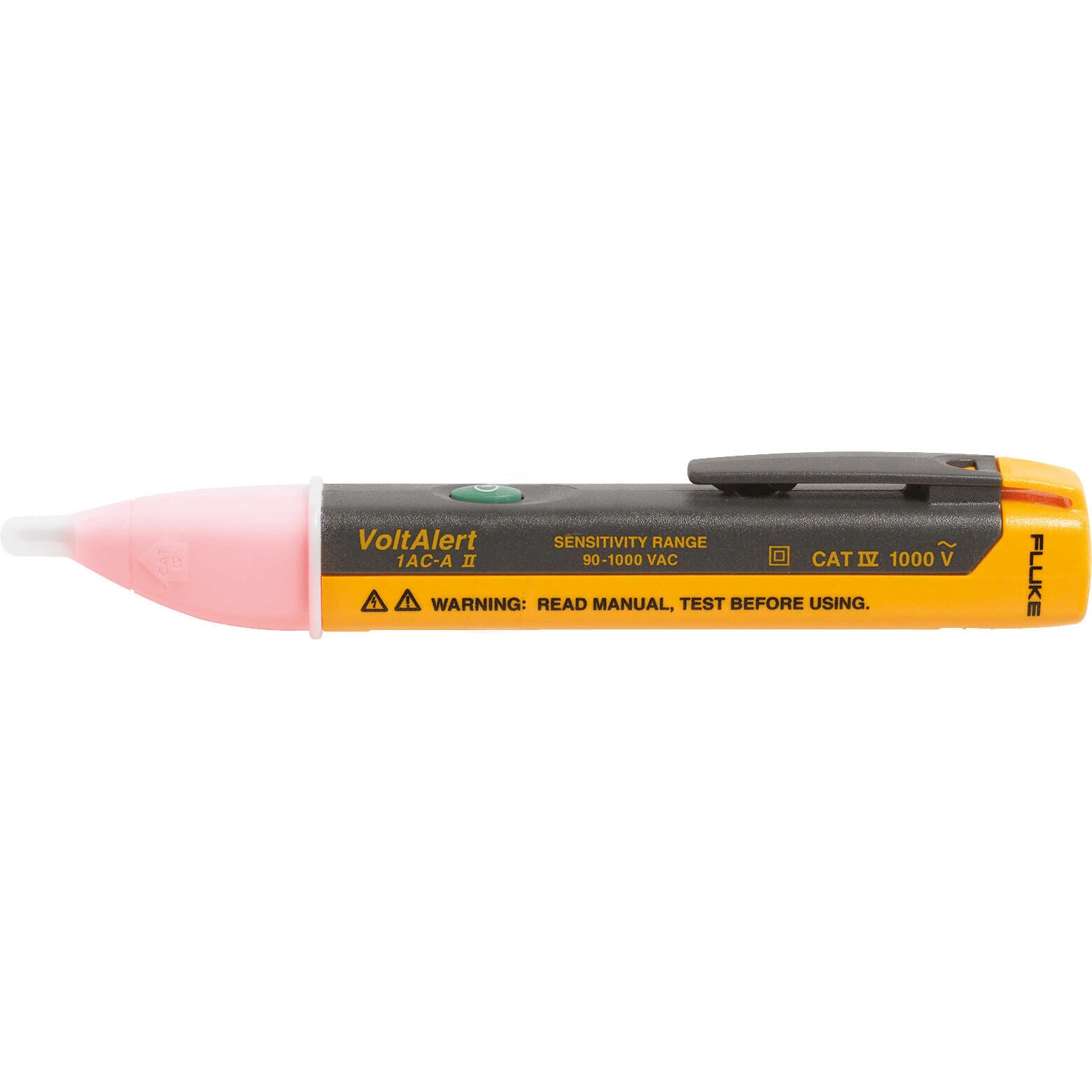

- Изготовленный в форме шариковой ручки, индикатор напряжения Fluke 1AC-E2-II имеет соответствующие размеры, благодаря чему его можно постоянно носить с собой в нагрудном кармане или рабочей сумке.

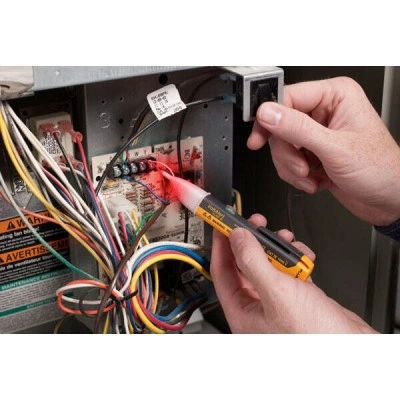

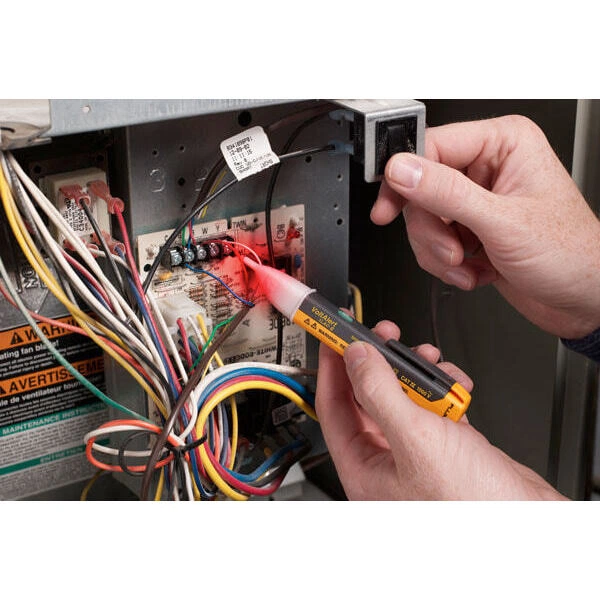

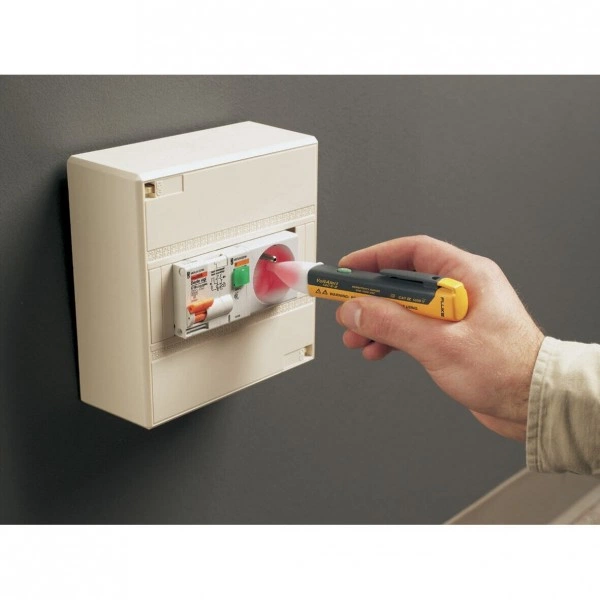

- Для определения наличия тока достаточно наконечником электрического индикатора Fluke 1AC-E2-II прикоснуться к изоляции провода, клеммной коробке или непосредственно к кабелю.
Технические особенности
Рабочий диапазон, разрешение и погрешность описывают разные свойства результата. Большое количество отсчетов не заменяет оценки точности, а максимальный предел не показывает детализацию малого сигнала. Для сравнения приборов рассматривают одну и ту же величину, режим и уровень сигнала; процентную часть допуска оценивают вместе с добавкой младших разрядов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | -1000 |
| Звуковая индикация | Есть |
| Кнопка проверки заряда батарейки | Нет |
| Диапазоны влажности рабочей среды: от 0 % до 95 % | (от 0 °C до 30 °C) |
| Диапазоны влажности рабочей среды: от 0 % до 45 % | (от 40 °C до 55 °C) |
| Диапазоны влажности рабочей среды: от 0 % до 75 % | (от 30 °C до 40 °C) |
Применение
На объекте заранее определяют точки подключения и ожидаемый уровень сигнала. При повторных обследованиях сохраняют одинаковую схему, режим и обозначение оборудования. Это помогает отличить изменение состояния цепи от различия в условиях измерения. Необычное показание сопоставляют с устройством проверяемой системы, а не рассматривают изолированно.
Условия измерений
- Примечание: изделие не реагирует на случайные электростатические разрядки.
Подготовка рабочего набора
Для работы с FLUKE 1AC-E2-II сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость
Комплект поставки
- Детектор Fluke 1AC-E2-II1 шт.
- Щелочной элемент ААА1 шт.
- Руководство по эксплуатации1 шт.
