Основная информация об анализаторе батарей

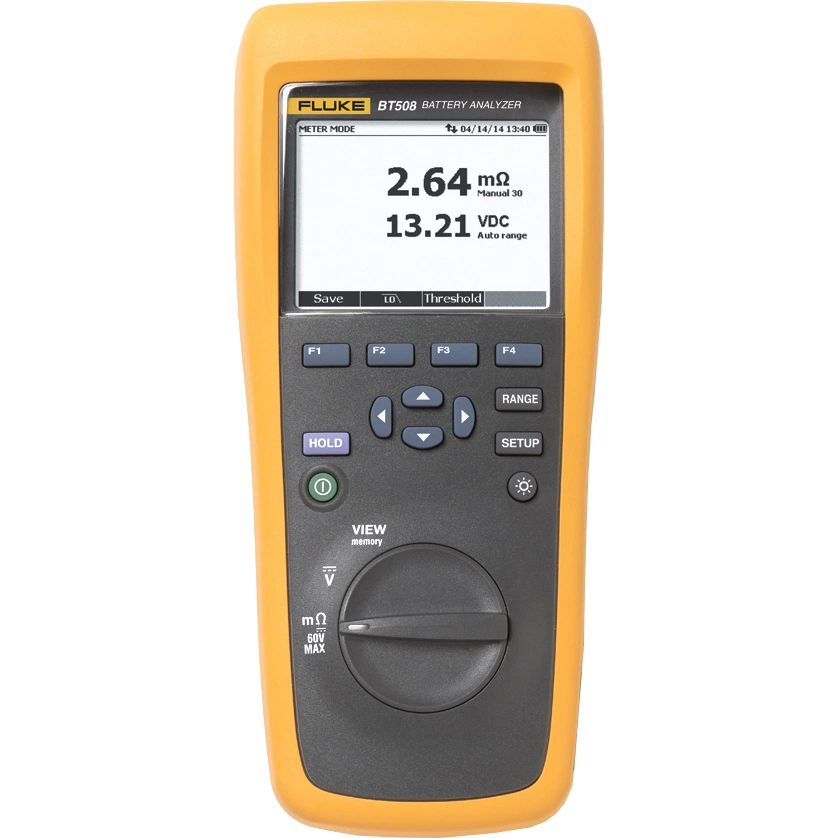

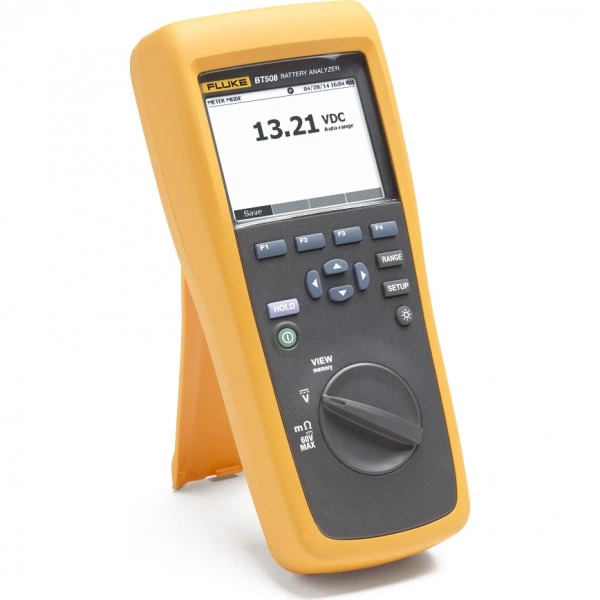

Анализатор батарей FLUKE BT508.
- Напряжение AC
- 600 В
- Защита
- IP40
Назначение и исполнение
Анализатор батарей FLUKE BT508. Анализатор батарей FLUKE предназначен для обследования аккумуляторных систем. Измерение внутреннего сопротивления, контроль напряжения и дополнительные функции относятся к конкретной модели. При обследовании сохраняют обозначение батареи и отдельных элементов, чтобы связывать каждое показание с нужной позицией в рабочей последовательности.
Функциональные возможности BT508
Внутреннее сопротивление и напряжение описывают разные стороны состояния батареи. Для последовательного обследования важны устойчивые контакты, повторяемое размещение щупов и одинаковые условия нагрузки. Приборы одной серии могут различаться регистрацией, набором режимов и совместимостью интеллектуальных щупов; эти возможности указаны для выбранного исполнения.
- Рейтинг безопасности CAT III 600 V. Прибор может измерять максимально 600 В в среде категории III
- Внутреннее сопротивление батареи. Прибор измеряет внутреннее сопротивление посредством двухпроводных соединений. Изменение внутреннего сопротивления в сторону увеличения от известных расчетных параметров указывает на то, что состояние батареи ухудшается. Тестирование занимает не более 3 секунд
- Напряжение батареи. Во время измерения внутреннего сопротивления, прибор также измеряет напряжение тестируемой батареи
- Режим измерения. Режим измерения используется для быстрого тестирования или для обнаружения неисправности. В данном режиме вы можете сохранять и просматривать показания во временной последовательности
- Пороговые значения и предупреждение. Пользователи могут настроить до 10 комплектов пороговых значений и получать индикацию Pass/Fail/Warning (Удовлетворительно/Неудовлетворительно/Предупреждение) после каждого измерения
- Программное обеспечение для проведения анализа состояния батареи Fluke. Упрощает импорт данных с прибора в ПК.
- Анализатор батарей Fluke BT508 предназначен для оперативного тестирования стационарных аккумуляторов, используемых в системах резервного питания.
- Использование Fluke BT508 обеспечивает высокую оперативность проверок.
- На тестирование внутреннего сопротивления одного аккумулятора затрачивается не более 3 секунд, при этом также контролируется фактическое напряжение на его выходах.
- Для сокращения воздействия пульсирующего напряжения на точность измерений анализатор Fluke BT508 оснащается подключаемым внутренним частотным фильтром.
- Важным преимуществом анализатора батарей Fluke BT508 является возможность задания допустимых пороговых значений проверяемых параметров.
- Прибор предусматривает возможность установки 10 показателей пороговых уровней, поэтому достаточно выбрать нужный набор пороговых значений.
- Назначение тестера батарей Fluke BT508:
Технические особенности
Для малых сопротивлений существенно влияние соединений. Предусмотренная конструкцией измерительная схема и подходящие щупы помогают разделить подключение и измерительный канал. Разрешение показания, предел диапазона и нормированная погрешность оценивают совместно, сохраняя условия, при которых получен результат.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 600 |
| Частота | 500 Гц |
| Интерфейс | Мини-USB |
| Класс защиты | IP IP40 |
| Класс защиты IP | IP40 |
| Масса | 850 г / 1,9 фунта |
| Сопротивление батареи | До 3000 мОм |
| Рабочая температура | От 0°C до 40°C |
Применение

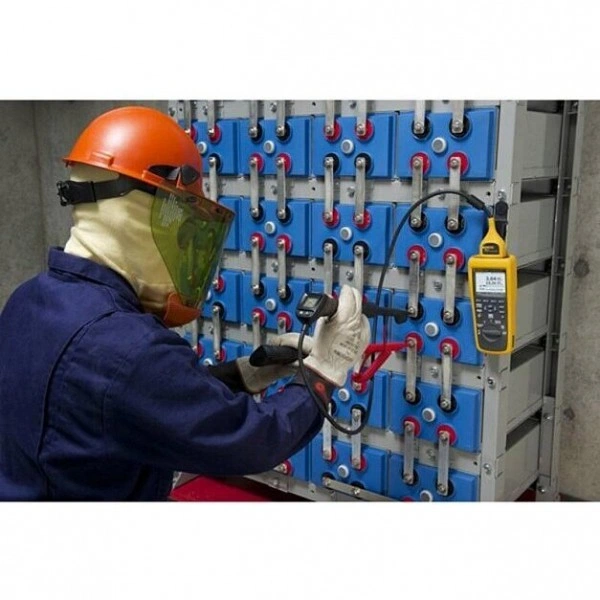

Прибор используют при обслуживании стационарных батарей и систем резервного питания в рамках принятого плана обследования. Для последующего сравнения сохраняют порядок обхода элементов, их маркировку и условия работы. История сопоставимых измерений помогает выделить элементы с изменившимися параметрами и определить, где требуется дополнительная проверка.
Комплектация и совместимость
Комплект поставки
- Анализатор аккумуляторных батарей Fluke BT5081 шт.

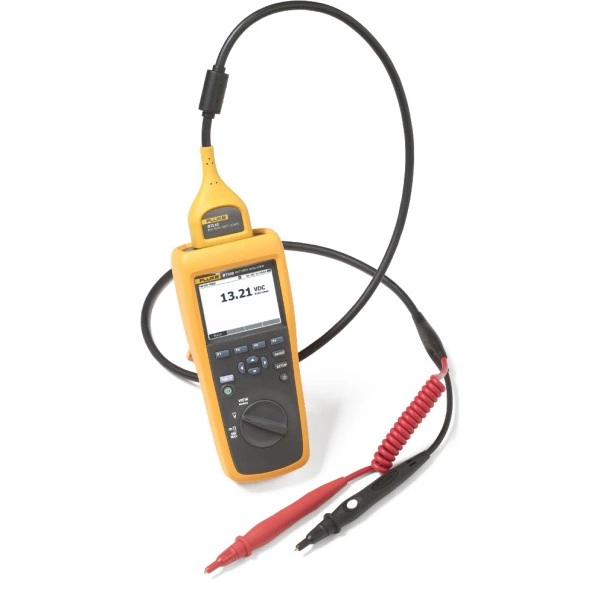

- Базовый измерительный провод BTL101 шт.
- Литий-ионная батарея BP5001 шт.
- Зарядное устройство переменного тока BC5001 шт.
- Кабель мини-USB1 шт.
- Наплечный ремень1 шт.
- Поясной ремень1 шт.
- Ремешок на магнитной подвеске1 шт.
- Программное обеспечение для управления батареей FlukeView®1 шт.
- Мягкий переносной футляр1 шт.
- Запасные предохранители2 шт.
