Основная информация об акустическом устройстве визуализации
Акустическое устройство визуализации. Поиск источников звука.
- Частота кадров
- 25 кадров/с
- Номинал головки датчика
- IP51
- Дисплей: Сенсорный экран
- Емкостный
- Габариты (В × Ш × Д)
- 186 × 322 × 68 мм
Назначение и исполнение

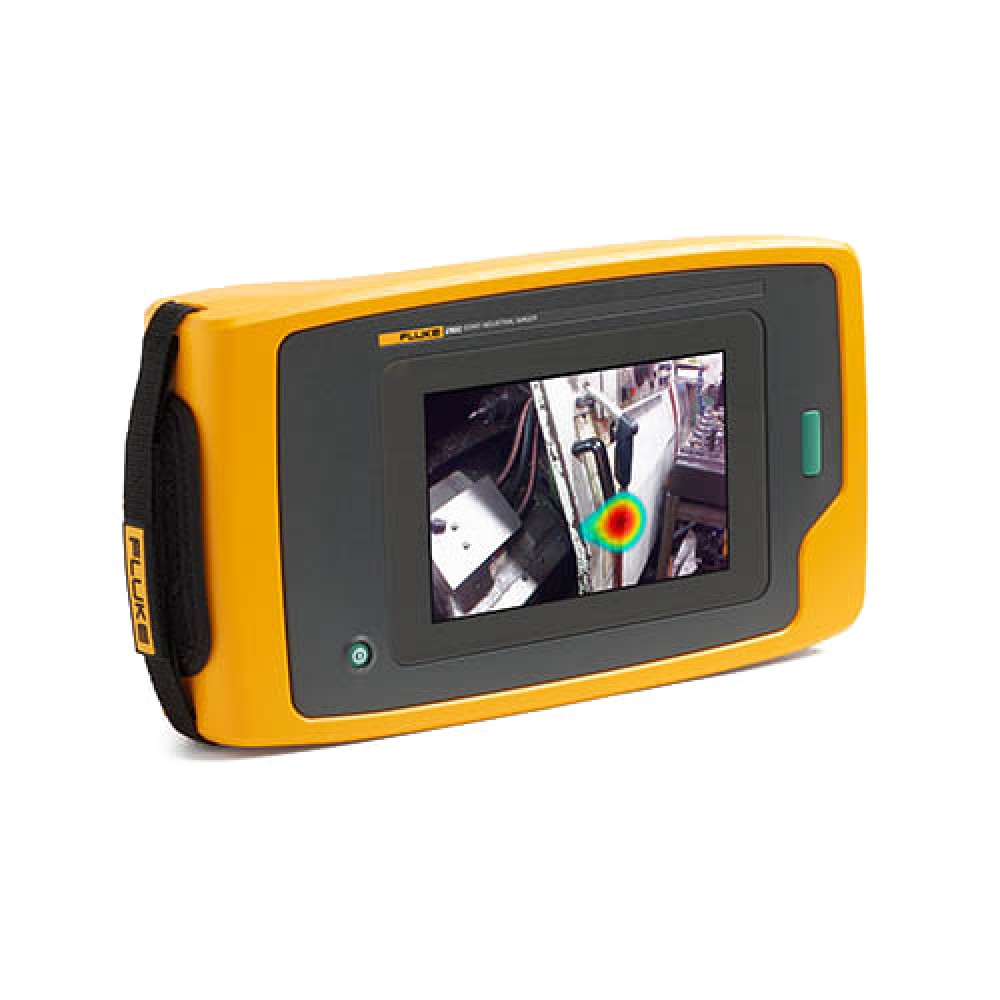

Акустическое устройство визуализации FLUKE ii900. Акустическая камера FLUKE предназначена для визуализации источников звука в предусмотренной рабочей полосе. При выборе рассматривают диапазон частот, дистанцию обнаружения, условия объекта и способ сохранения наблюдений. Акустическое изображение и термограмма относятся к разным физическим величинам и не являются взаимозаменяемыми режимами.
Функциональные возможности ii900
Результат связывают с условиями распространения звука и состоянием проверяемого оборудования. Фоновый шум, отражения и расстояние могут влиять на наблюдаемую картину. Выбранная полоса помогает выделить соответствующие источники, но сама по себе не устанавливает причину дефекта и не заменяет последующую техническую проверку.
- Делайте больше с теми же воздушными компрессорами — не торопитесь тратить большие суммы на приобретение дополнительного компрессора
- Обеспечьте надлежащее давление воздуха на вашем пневматическом оборудовании
- Снижение расходов на коммунальные услуги
- Сокращение времени обнаружения утечек
- Повышение надежности производственной линии

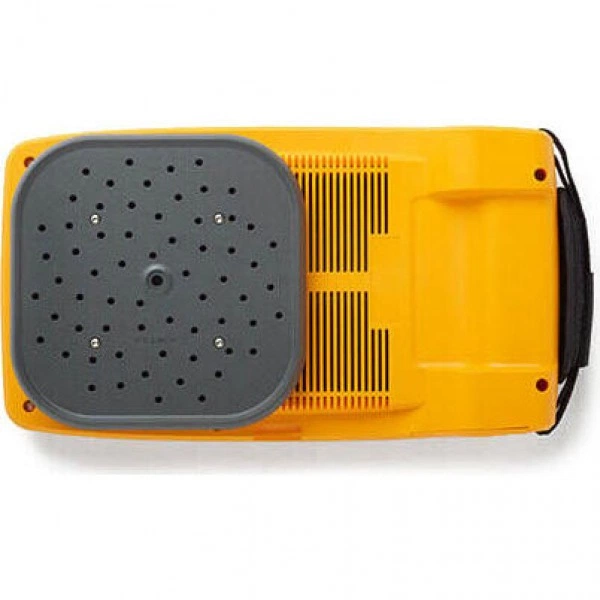

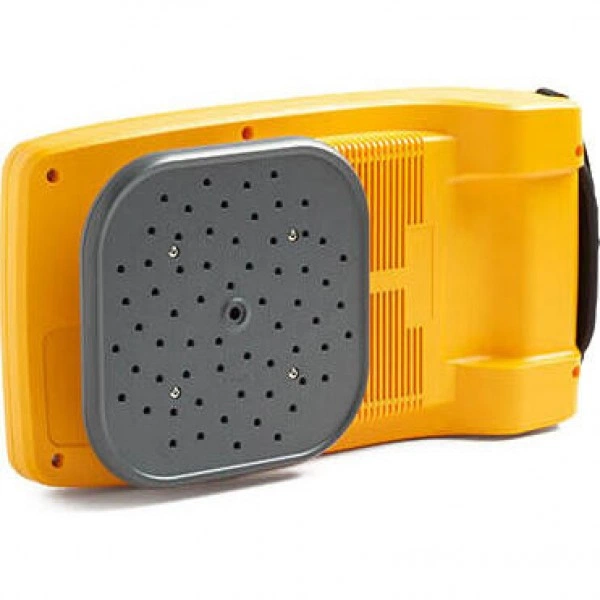

- Портативное акустическое устройство визуализации для промышленного применения Fluke ii900 оснащено массивом микрофонов для увеличения поля зрения, что позволяет специалистам по техническому обслуживанию быстро и точно определять места утечки воздуха, газа и вакуума в системах сжатого воздуха — даже в шумных условиях.

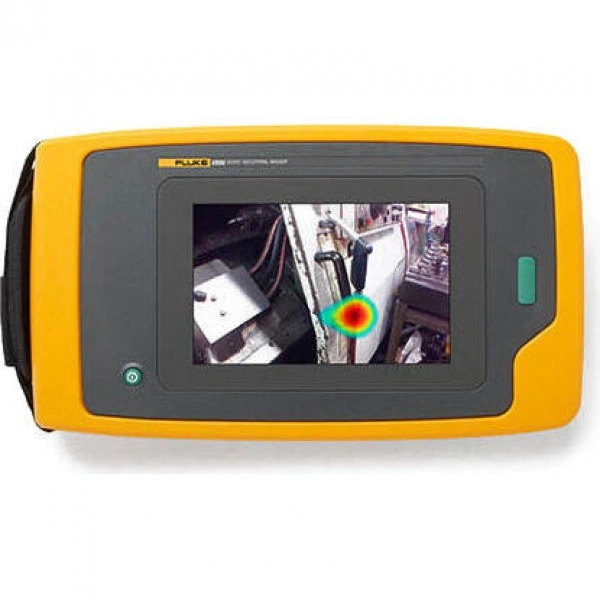

- 7-Дюймовый сенсорный ЖК-экран накладывает изображение SoundMap™ на изображение в видимом диапазоне для быстрого определения места утечки.
Технические особенности
При сопоставлении наблюдений сохраняют расстояние, направление съемки, рабочую полосу и режим объекта. Изменение одного из этих условий может менять картину без изменения состояния оборудования. Возможности количественной оценки и специальные режимы анализа проверяют по точному исполнению камеры.
Основные характеристики
| Параметр | Значение |
|---|---|
| Частота кадров | 25 кадров/с |
| Номинал головки датчика | IP51 |
| Полоса частот | От 2 кГц до 52 кГц |
| Дисплей: Сенсорный экран | Емкостный |
| Поле зрения | 15 см (приблиз. 6 дюймов) |
| Габариты (В × Ш × Д) | 186 × 322 × 68 мм |
| Масса (с батареей) | 1,7 кг (3,75 фунта) |
| Разрешение | 1280 × 800 (1 024 000 пикселей) |
Применение
Для обследования составляют маршрут и понятные обозначения контрольных точек. Вместе с изображением сохраняют контекст: оборудование, режим и условия наблюдения. Это позволяет повторить контроль после обслуживания и связать акустический источник с конкретным узлом, а не только с яркой областью на экране.
Подготовка рабочего набора
Для работы с FLUKE ii900 сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость
Комплект поставки
- Акустическое устройство визуализации Fluke ii9001 шт.
- Блок питания и зарядное устройство для аккумуляторных батарей (включая сетевые переходники)1 шт.
- Защищенные литий-ионные интеллектуальные батареи2 шт.
- Кабель USB1 шт.
- Прочный жесткий футляр для переноски1 шт.
- Регулируемые ремешки для руки и шеи1 шт.
